MAX17558
量产60V、双路输出、同步降压型控制器
宽输入电压范围、双路输出控制器,提高工业应用设计灵活性
- 产品模型
- 2
产品详情
- 较宽工作范围
- 4.5V至60V较宽输入电压范围
- 0.8V至24V较宽输出电压范围
- RSENSE或电感DCR电流检测
- 可选择同相或180°错相工作
- 100kHz至2.2MHz可调节开关频率
- 独立使能和PGOOD引脚
- 采用无铅(Pb)、32引脚、5mm x 5mm TQFN-EP封装
- 增强电源效率
- 低阻栅极驱动,高效率
- 轻载时DCM工作模式
- 灵活的自举LDO
- 在恶劣工业环境下工作可靠
- 独立可调节软启动或跟踪
- 折返式限流限制MOSFET在短路条件下的散热
- 工作在-40°C至+125°C温度范围
- 输出过压和过热保护
MAX17558为双路输出、同步降压型控制器,用于驱动nMOSFET。
器件采用峰值电流控制模式、固定频率架构,工作在最高2.2MHz。器件可配置为两路单相、独立的10A电源,或者双相、单路输出20A电源。器件也支持两路180°错相输出,降低输入电容ESR引起的功率损耗。
IC支持使用外部电流检测电阻(高精度)或电感DCR (提高系统效率)进行电流检测。折返式限流限制MOSFET在短路条件下的功耗。
IC提供每路输出可独立调节的软启动,启动时单调进入预偏置输出。IC可配置为PWM或DCM工作模式,取决于用户希望采用固定频率工作还是看重轻载效率。
IC工作在-40°C至+125°C温度范围,采用无铅(Pb)、32引脚、5mm x 5mm、TQFN封装,带有裸焊盘。
应用
- 电脑数控
- DC动力系统分配
- 工业电源
- 运动控制
- 可编程逻辑控制器
参考资料
数据手册 1
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
MAX17558ATJ+ | 32-LFCSP-5X5X0.75 | ||
MAX17558ATJ+T | 32-LFCSP-5X5X0.75 |
产品型号 | 产品生命周期 | PCN |
---|---|---|
6月 20, 2016 - 1612 ASSEMBLY |
||
MAX17558ATJ+ | 量产 |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件工具及仿真模型
EE-Sim Power®工具 1
EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计,包括原理图、BOM(采用市售部件)、时域和频域仿真。您可以下载自定义原理图,在独立EE-Sim OASIS仿真器中进一步分析,其中采用SIMPLIS和SIMetrix SPICE引擎。
立即开始EE-SimSIMPLIS Models 1
评估套件

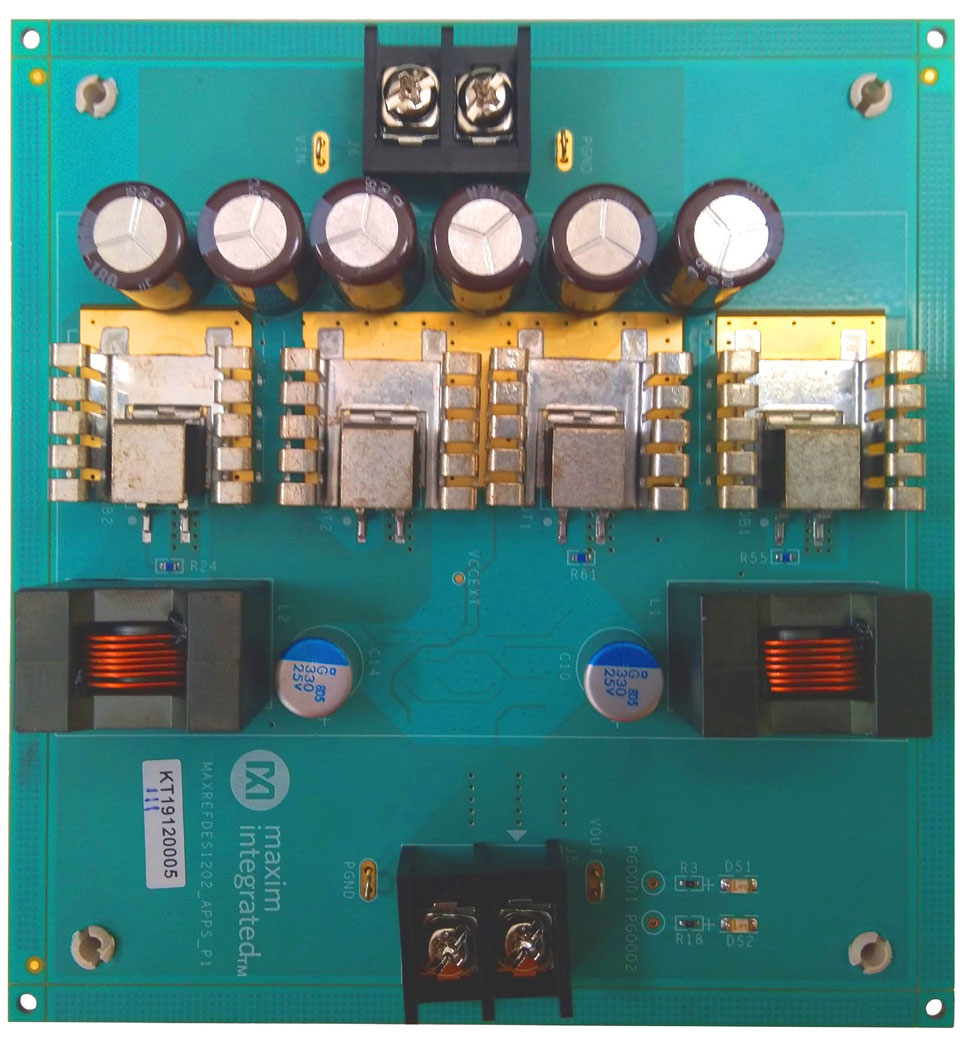

参考电路
