概览
优势和特点
- 减少外部元件数量并降低总成本
- 无肖特基同步操作
- 提供内部补偿，以实现任何输出电压
- 内置软启动
- 全陶瓷电容设计，布局紧凑
- 减少DC-DC稳压器库存数量
- 宽输入范围：4.5V至42V
- 可调输出：0.9V至0.9 x VIN
- 100kHz至2.2MHz可调开关频率，具有外部同步功能
- 降低功耗
- 峰值效率 > 90%
- PFM/DCM可提高轻负载效率
- 关断电流：2.8µA
- 在恶劣工业环境中可靠运行
- 峰值限流保护
- 内置通过低电平有效RESET监控输出电压的功能
- 可编程EN/UVLO阈值
- 单调启动进入预偏置负载状态
- 过温保护
- 较高的工业级-40°C至+125°C工作温度范围/-40°C至+150°C结温范围
产品详情

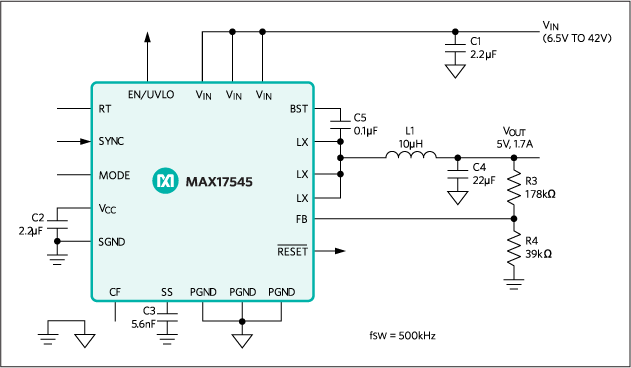

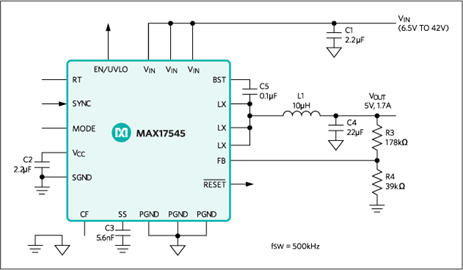

MAX17545是一款高效、高压、同步降压型DC-DC转换器，集成MOSFET，可在4.5V至42V输入电压下工作。该转换器可提供高达1.7A的电流并产生0.9V至0.9 x VIN的输出电压。在-40°C至+125°C范围内，反馈(FB)电压精确到±1.1%以内。
MAX17545采用峰值电流模式控制。该器件可以在脉冲宽度调制(PWM)、脉冲频率调制(PFM)或断续导通模式(DCM)控制方案下运行。
该器件采用20引脚(4mm × 4mm) TQFN封装。提供仿真模型。
应用
- 基站电源
- 分布式电源调节
- 通用负载点
- 高电压单板系统
- 工业电源
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (2)
参考资料
工具及仿真模型
EE-Sim®电源工具
EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。
