概览
优势和特点
- 减少外部元件，降低总体成本
- 无肖特基同步操作
- 内部补偿，在任意输出电压下均可稳定工作
- 内置软启动
- 全陶瓷电容设计，布局紧凑
- 减少DC-DC稳压器料号清单
- 4.5V至60V较宽输入范围
- 0.9V至0.9 x VIN可调节输出
- 100kHz至2.2MHz可调节开关频率范围，带外同步
- 降低功耗
- 峰值效率高于95%
- PFM/DCM模式，轻载时保持高效
- 辅助自举LDO，提高效率
- 3.5µA关断电流
- 在恶劣工业环境下工作可靠
- 打嗝或闭锁模式过载保护
- DL至LX短路检测功能
- 内置输出电压监测，带有低电平有效RESET引脚
- 可编程EN/UVLO门限
- 启动时单调进入预偏置负载状态
- 过热保护
- 高工业级-40°C至+ 125°C环境工作温度范围/ -40°C至+ 150°C结温范围
产品详情

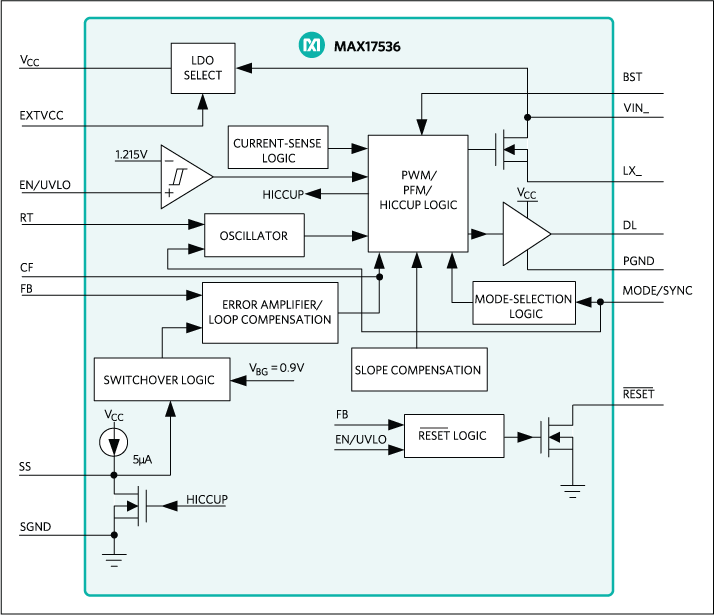

MAX17536是一颗高效、高压、同步降压型DC-DC转换器，它内置高边MOSFET，工作在4.5V至60V输入电压范围。转换器可提供高达4A输出电流，输出电压为0.9V至0.9 x VIN。-40°C到125°C工作温度范围内，反馈(FB)电压精度在±1.4%范围之内。
MAX17536采用峰值电流模式控制。器件能够在脉宽调制(PWM)、脉冲频率调制(PFM)和非连续传导模式(DCM)控制方法下工作。
器件采用20引脚(5mm × 5mm)薄型QFN (TQFN)封装，提供仿真模式。
应用
- 基站电源
- 配电稳压器
- 通用负载点电源
- 高压单板系统
- 工业电源
- 壁式变压器稳压
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (3)
参考资料
工具及仿真模型
EE-Sim®电源工具
EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。
SIMPLIS Models

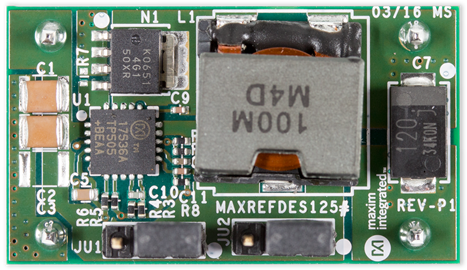

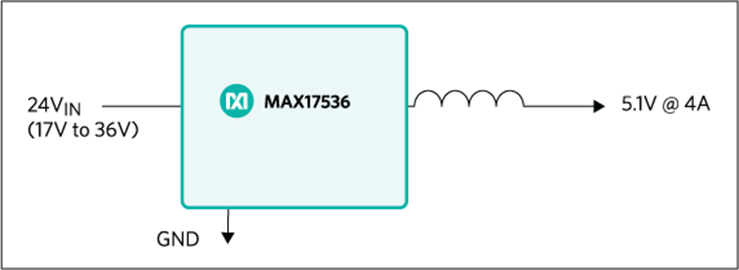

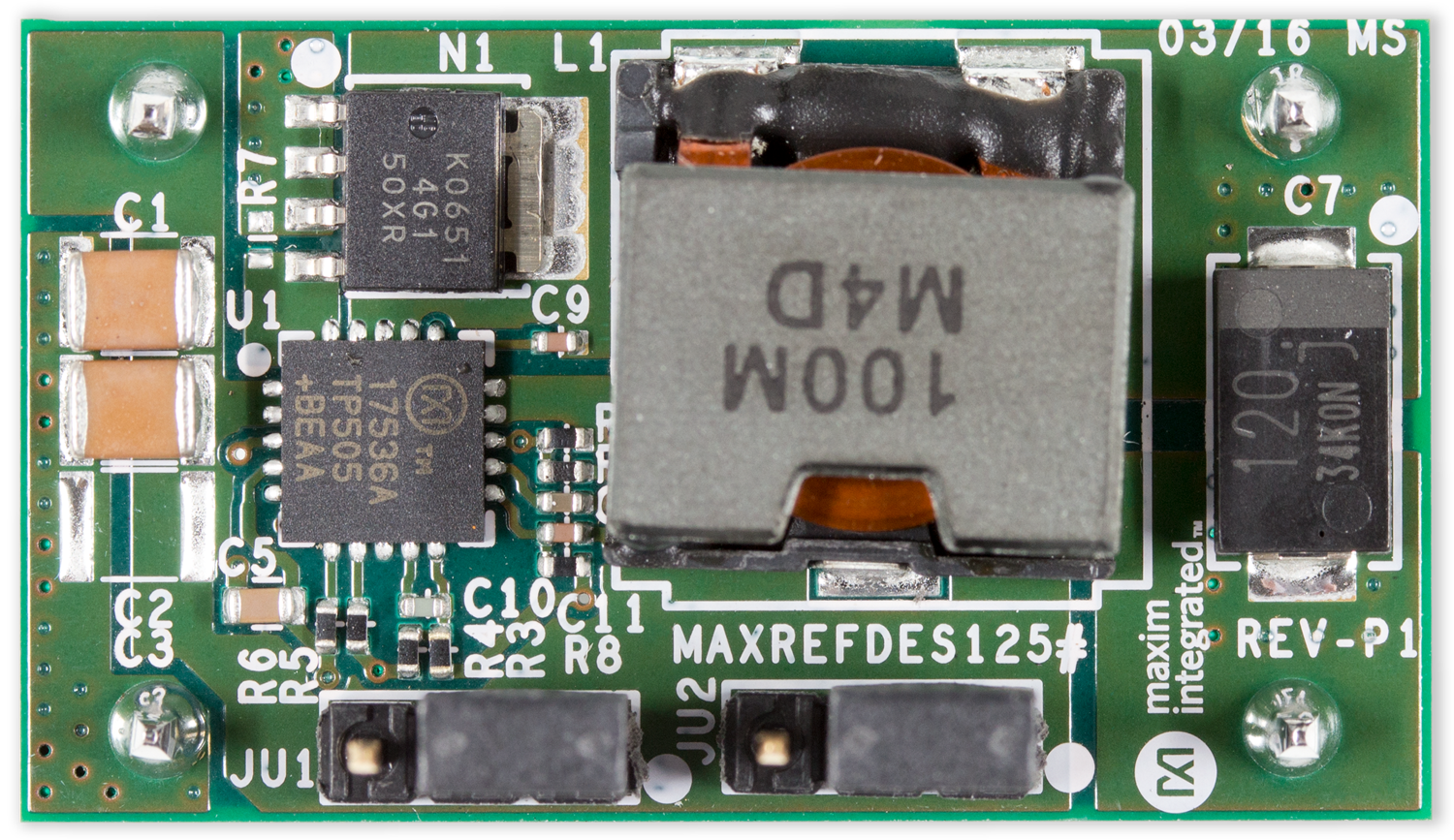

参考电路 (1)
