概览

优势和特点

  • 缩减DC-DC稳压器库存清单
    • 输出电压(0.904V至3.782V和4.756V至5.048V,分辨率为20mV)
    • 可配置为两路独立输出(3A/3A)或两相单路输出(6A)
  • 降低噪声和EMI
    • 可调节开关频率,可选择0/180°相移
    • 外部频率同步
    • 可调节开关摆率
    • 符合EN55022 (CISPR22) B类辐射和传导性EMI标准
  • 便于系统设计
    • 全陶瓷电容方案
    • 自动配置内部补偿
    • 可选择打嗝或砖墙模式
    • 可调节软启动上升/下降时间,具有软停止模式和预偏置启动
    • -40°C至+125°C工作温度范围
  • 工作可靠
    • 可靠的故障保护(VIN_UVLO、UV/OV、UC/OC、OT)
    • 电源就绪

产品详情

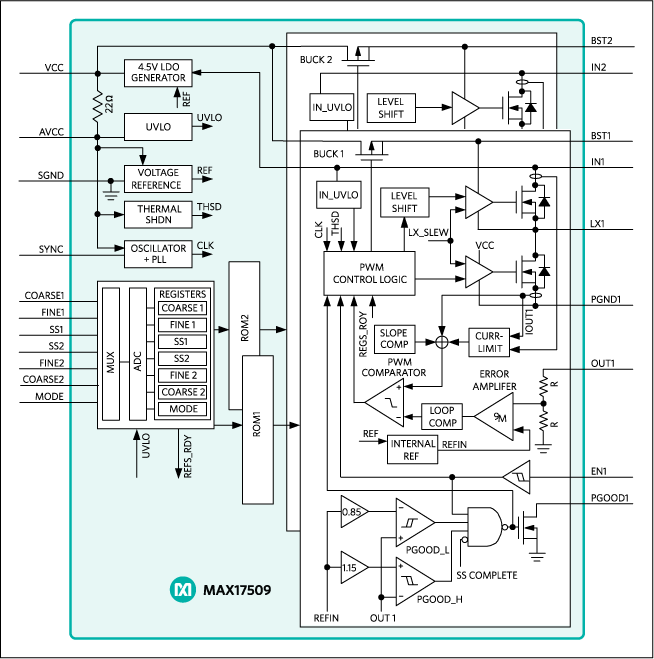

MAX17509集成两个3A内部开关降压型调节器,具有可编程特性。器件可配置为独立两路单相3A电源或单路两相输出6A电源。器件采用4.5V至16V输入工作,产生可独立调节的输出电压,范围为0.904V至3.782V和4.756V至5.048V,系统精度为±2%。

器件允许通过将电阻连接至配置引脚来选择多个可编程选项,从而为最终用户提供最大灵活性。器件的两项主要亮点是用于任意输出电压的自配置补偿和设置LX开关节点摆率来降低噪声的能力。在对噪声敏感的应用中,例如FPGA、RF和音频中的高速吉比特收发器都得益于这种独特的摆率控制。提供SYNC输入,用于多片器件与系统时钟同步操作。

MAX17509提供输出过压(OV)和欠压(UV)保护,以及过流(OC)和欠流(UC)保护,具有可选的打嗝/闭锁选项。器件工作在-40°C至+125°C温度范围,带有温度检测和关断功能,用于过热(OT)保护。器件采用32引脚5mm x 5mm TQFN封装。

应用

  • 基站负载点稳压器
  • FPGA和DSP核心电源
  • 工控设备
  • 多负载点(POL)电源

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

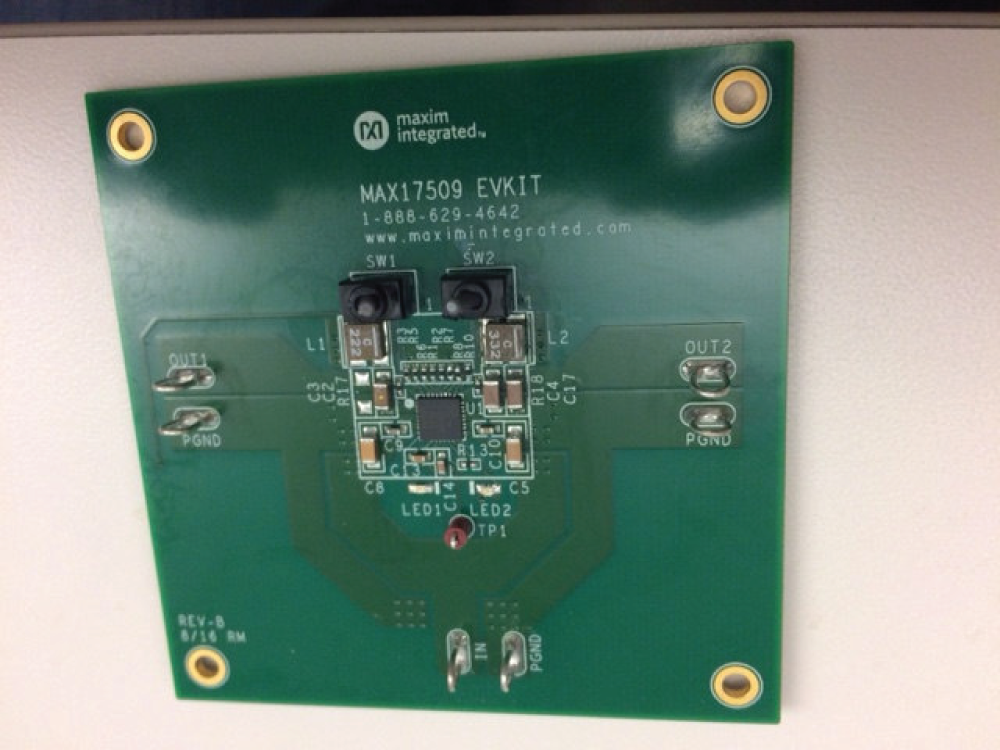

评估套件 (1)

工具及仿真模型

EE-Sim® DC-DC工具

EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计,包括原理图、BOM(采用市售部件)、时域和频域仿真。您可以下载自定义原理图,在独立EE-Sim OASIS仿真器中进一步分析,其中采用SIMPLIS和SIMetrix SPICE引擎。

EESim-Pdp-Spotlight

SIMPLIS Models

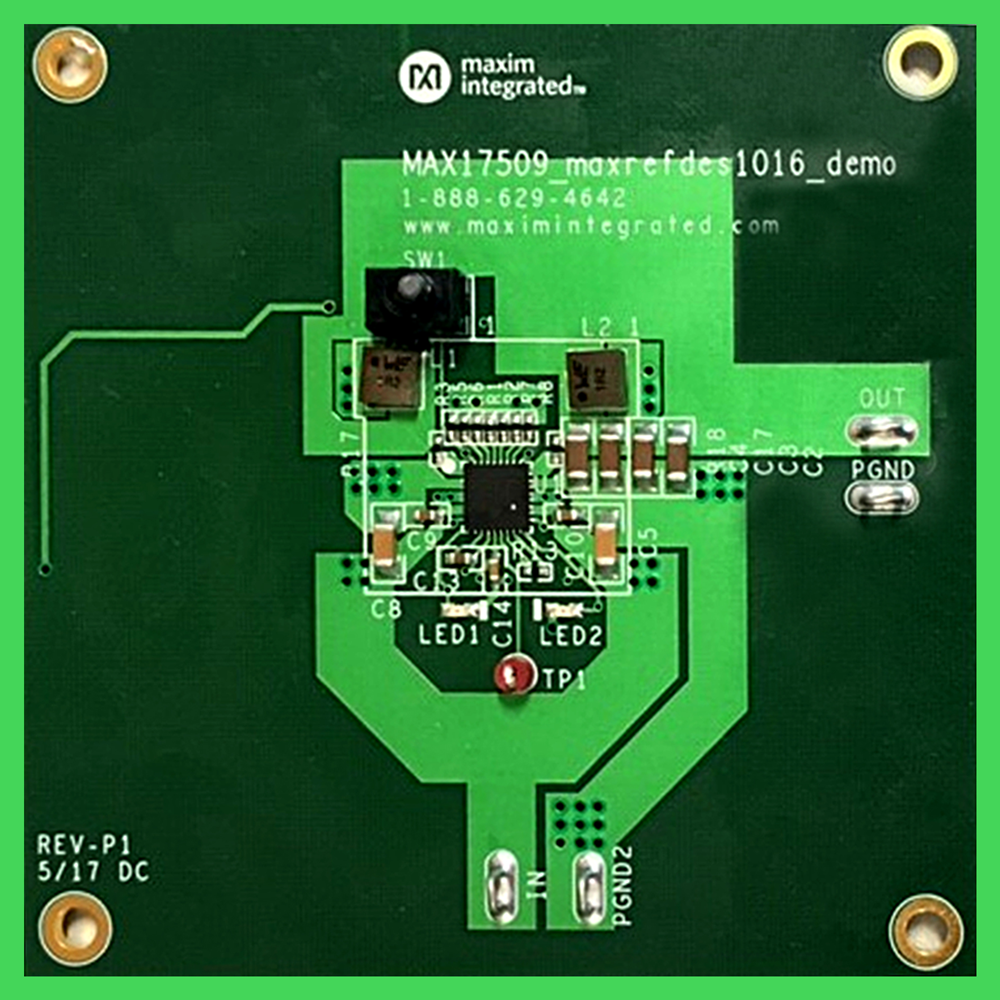

MAXREFDES1016 SIMPLIS Schematic

MAXREFDES1016 SIMPLIS Schematic

MAX17509 SIMPLIS Schematic

MAX17509 SIMPLIS Schematic

参考电路 (2)
