特性
- 2.7V至18V输入电压范围
- 1或2节锂离子电池
- 输出电压范围为3V至18V，高于VIN
- 集成功率FET
- 可选择输入峰值限流(ISET)
- 3.5A、2.7A或1.85A
- 93% 效率
- 低功耗
- 0.1µA真关断电流
- 60µA静态电流
- 保护
- 真关断防止输入与输出之间电流流通
- 软启动浪涌保护
- 短路保护
- 过热保护
- -40°C至+125°C工作温度范围
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

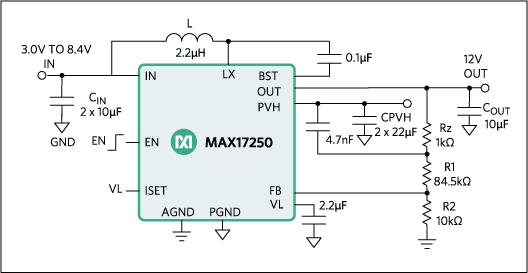

MAX17250 DC-DC boost转换器为高效、低静态电流、同步boost (升压)转换器，具有真关断(True Shutdown™)、可编程输入限流和短路保护。MAX17250支持2.7V至18V较宽输入电压范围，产生3V至18V输出电压。MAX17250的最大导通时间为800ns，提供三种工作模式。第一种模式为上电时的软启动模式。第二种工作模式为常规工作模式，采用固定的导通时间/最小关断时间脉冲频率调制(PFM)架构，仅在需要时才进行转换器开关，静态电流只有60µA (典型值)。最后一种工作模式为真关断模式，此时输出与输入完全断开，电池耗流达到最小的0.1µA (典型值)关断电流。MAX17250采用紧凑、12焊球、1.72mm x 1.49mm晶圆级封装(WLP)或14引脚、3mm x 3mm TDFN封装。
应用
- 1或2节锂离子电池应用
- 电池供电物联网(IoT)设备
- 蜂鸣器/报警器驱动器
- 数码相机
- 显示屏电源
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
视频
1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX17250ANC+ |
12-WLCSP-N/A
|
|
|
| MAX17250ANC+T |
12-WLCSP-N/A
|
|
|
| MAX17250ATD+ |
Thin Dual Flatpack No Leads
|
|
|
| MAX17250ATD+T |
Thin Dual Flatpack No Leads
|
|
- MAX17250ANC+
- 引脚/封装图-中文版
-
12-WLCSP-N/A
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- MAX17250ANC+T
- 引脚/封装图-中文版
-
12-WLCSP-N/A
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- MAX17250ATD+
- 引脚/封装图-中文版
-
Thin Dual Flatpack No Leads
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- MAX17250ATD+T
- 引脚/封装图-中文版
-
Thin Dual Flatpack No Leads
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
5月 10, 2024
- 2405
WAFER FAB
MAX17250ANC+
量产
MAX17250ANC+T
量产
根据型号筛选
产品型号
产品生命周期
PCN
5月 10, 2024
- 2405
WAFER FAB
评估套件 2

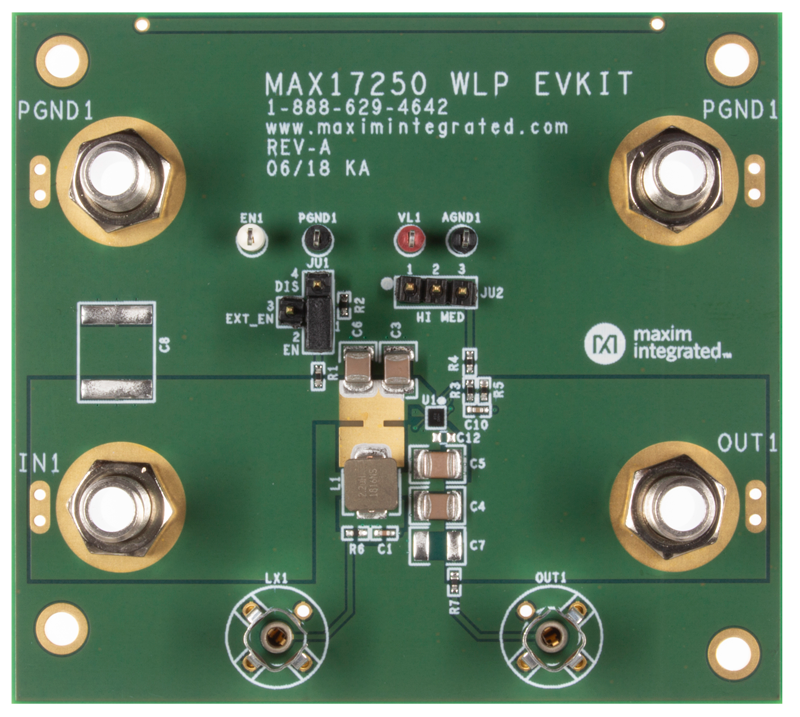

MAX17250EVKIT#WLP
MAX17250 评估板，器件采用WLP封装
产品详情
MAX17250 WLP评估板(EV kit)评估采用晶圆级封装(WLP)的MAX17250 IC。MAX17250为高效、低静态电流、同步升压型DC-DC转换器，具有真关断(Shutdown™)、可编程输入限流和短路保护。MAX17250评估板工作在2.7V至18V输入电压范围，取决于具体负载。评估板提供3V至18V电阻可配置输出电压。输入峰值限流可设置为3.5A/2.7A/1.85A电流。评估板已安装MAX17250ANC+ (WLP)。
应用
- 1或2节锂离子电池应用
- 电池供电物联网(IoT)设备
- 蜂鸣器/报警器驱动器
- 数码相机
- 显示屏电源
资料
MAX17250EVKIT#TDFN
MAX17250 评估套件，器件采用TDFN封装
产品详情
MAX17250 TDFN评估套件(EV kit)用于评估采用TDFN封装的MAX17250 IC。MAX17250为高效、低静态电流、同步升压型DC-DC转换器，具有真关断(Shutdown™)、可编程输入限流和短路保护。MAX17250评估套件工作在2.7V至18V输入电压范围，取决于具体负载。评估套件提供3V至18V电阻可配置输出电压。输入峰值限流可设置为3.5A/2.7A/1.85A电流。评估套件已安装MAX17250ATD+ (TDFN)。
应用
- 1或2节锂离子电池应用
- 电池供电物联网(IoT)设备
- 蜂鸣器/报警器驱动器
- 数码相机
- 显示屏电源
资料
