概览
优势和特点
- 静态电源电流：350nA
- 输出短路保护
- 自动直通模式
- 提供过流和过温保护
- 峰值效率为95%，500μA时为89%或更高
- 5.0V时的典型输出电流为300mA (VIN > 3.6V)
- 输入电压范围：400mV至5.5V
- 最小启动电压：880mV
- 单个电阻可调输出电压
- 2.3V至5.2V输出电压范围，步进为100mV
- 提供5.4V输出电压设置
- 峰值电感限流值：500mA
- 有源放电功能
- 热关断保护
- 多种封装选择：
- 1.58mm x 0.89mm、0.4mm间距、6引脚(3 x 2) WLP封装
- 2mm x 2mm、8引脚TDFN
- 工作温度范围：–40°C至+125°C
产品详情
MAX17227J是一款nanoPower升压转换器，能够提供高达500mA峰值电感电流的负载，并提供自动直通操作、True Shutdown™、逐周期电感限流、短路和热保护功能。MAX17227J的静态电流超低、总体解决方案尺寸小且在整个负载和线路范围内的效率高。MAX17227J非常适合电池供电的应用，因为在这些应用中，必须延长电池使用时间，且在所有功率水平下都需要高效率。
MAX17227J采用静态电流消耗超低的自适应导通时间、脉冲频率调制(PFM)控制方案。MAX17227J具有真正关断模式，即输出与输入断开，无正向或反向电流。有源放电电阻功能从输出电容拉动电荷。
MAX17227J采用节省空间、高性价比的1.58mm x 0.89mm、6引脚WLP（3 x 2、0.4mm间距）和2mm x 2mm、8引脚TDFN封装。工作温度范围为-40°C至+125°C。
应用
- 医疗
- 临床仪器仪表
- 电池供电医疗设备
- 工业
- 紧急照明
- 物联网传感器
- 消费电子
- Wi-Fi®模块
- 近带物联网
- 可穿戴设备
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

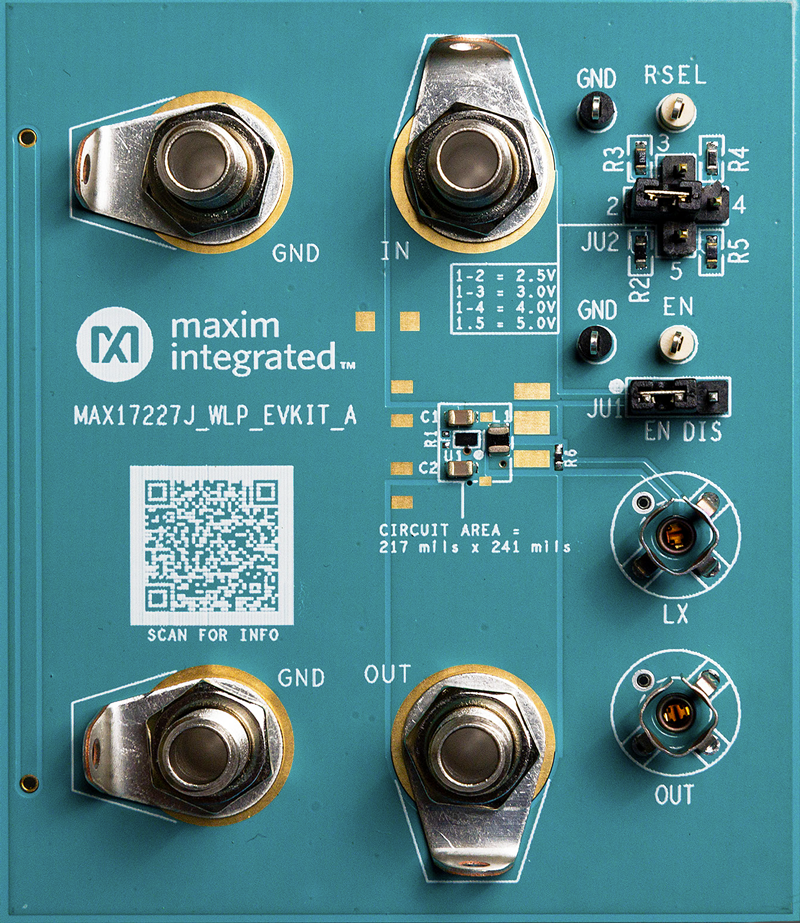

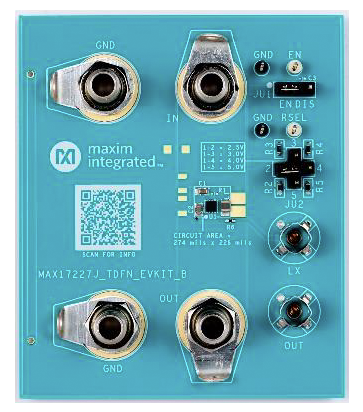

评估套件 (2)
