概览

优势和特点

  • 静态电流仅为350nA
  • 提供输出短路保护
  • 真关断模式
    • 1nA关断电流
    • 关断时断开输出与输入连接
    • 任何VOUT输出电压下均无反向电流
  • 96%峰值效率,500μA下效率为 90%或更高
  • 850mA典型输出电流@ 5.0V (VIN = 3.0V)
  • 400mV至5.5V输入范围,超低功耗模式下稳压输出可达5.35V
  • 880mV最小启动电压
  • 单电阻调节输出电压
    • 2.3V至5.2V输出电压范围,100mV步长
    • 提供5.4V、5.5V输出电压设置
  • 2A峰值电感限流值
  • 热关断保护
  • 多种封装选项:
    • 1.58mm x 0.89mm、0.4mm焊距、6焊球(3 x 2) WLP
    • 2mm x 2mm、8引脚TDFN
  • -40°C至+125°C工作温度范围

产品详情

MAX17227A为nanoPower升压转换器(boost),能够提供高达2A峰值电感电流,并具有真关断(True Shutdown™)、逐周期电感限流、短路保护和热保护等功能。关断期间,从电源输入引脚仅消耗1nA电流。MAX17227A具有超低静态电流、较小的总体方案尺寸,在整个负载范围内均保持高效工作。对于必须保持超长电池工作时间,或在任何功率等级都要求高效运行的电池供电应用,MAX17227A成为最理想的选择。

MAX17227A采用可调接导通时间、脉冲频率调制(PFM)控制结构,具有超低静态电流。MAX17227A提供真关断模式,关断时断开输出与输入的连接,无正向或反向电流。这种方法对于能够在启动时由预充电输出电容供电、动态开启和关闭的系统,可节省宝贵的电池能量。

MAX17227A采用节省空间的高成效、1.58mm x 0.89mm、6焊球WLP (3 x 2,0.4mm焊距)封装和8引脚、2mm x 2mm TDFN封装。器件工作在-40°C至+125°C温度范围。

应用

  • 临床医疗仪器
  • 消费类
  • 紧急照明
  • 工业
  • IoT传感器
  • 医疗
  • NB IoT
  • 可穿戴音频
  • WiFi模块

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

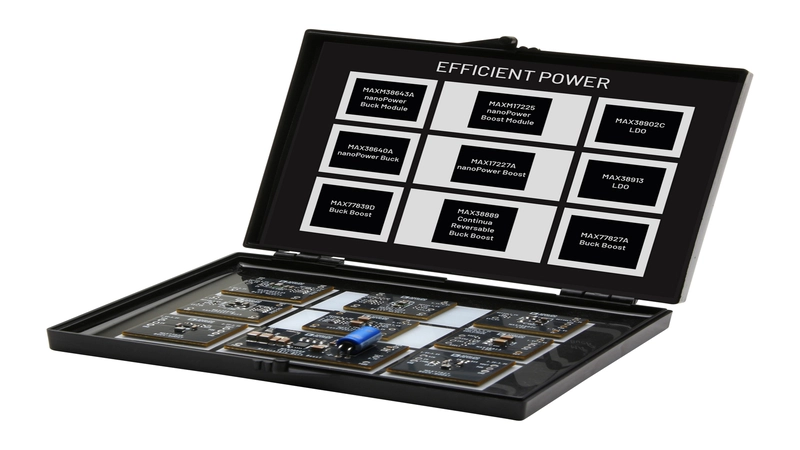

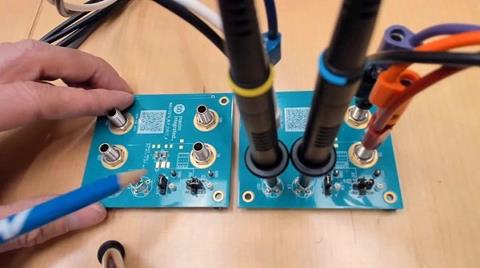

评估套件 (3)
