MAX1706

具有线性稳压器的1至3节电池、高电流、低噪声、升压型DC-DC转换器

更多 showmore-icon

低噪声、双输出转换器为蜂窝电话中的PA、无线电基带和逻辑电路供电

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.1)

PDF

1月 1, 1900 ellipse 中文

1720: 1至3节电池、大电流、低噪声、升压型DC-DC转换器，带有线性稳压器 Data Sheet

(产品技术资料帮助）
打开PDF文件 external-link 260.00K
Documentation 查看所有文档
产品模型 2
特性
  • 效率高达96%
  • 1.1VIN保证启动
  • 最高输出电流：850mA (MAX1705)
  • 升压输出（2.5V至5.5V可调）
  • 线性稳压器（1.25V至5.0V可调）
  • PWM/PFM同步整流拓扑
  • 300kHz PWM模式或可同步
  • 关断模式下为1µA
  • 电压监控器
  • 按钮式开/关控制
更多细节
show more Icon

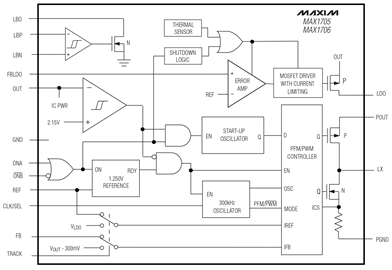

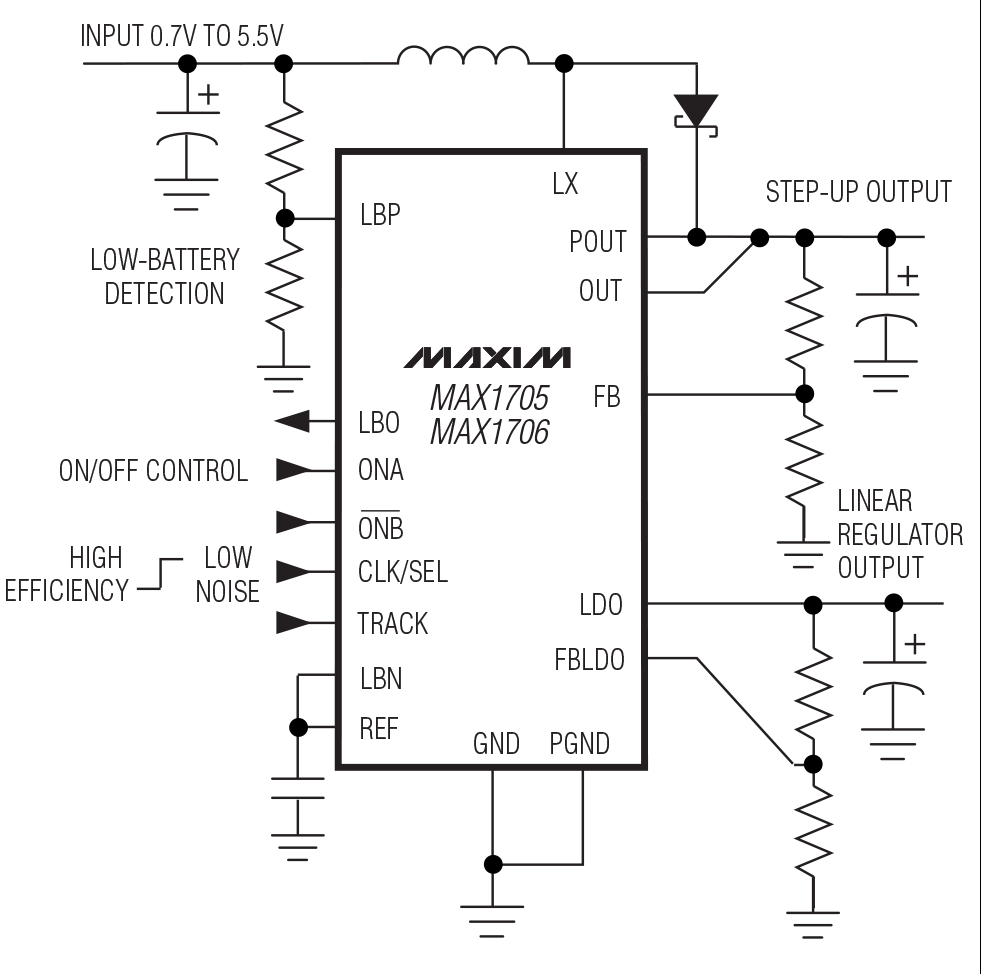

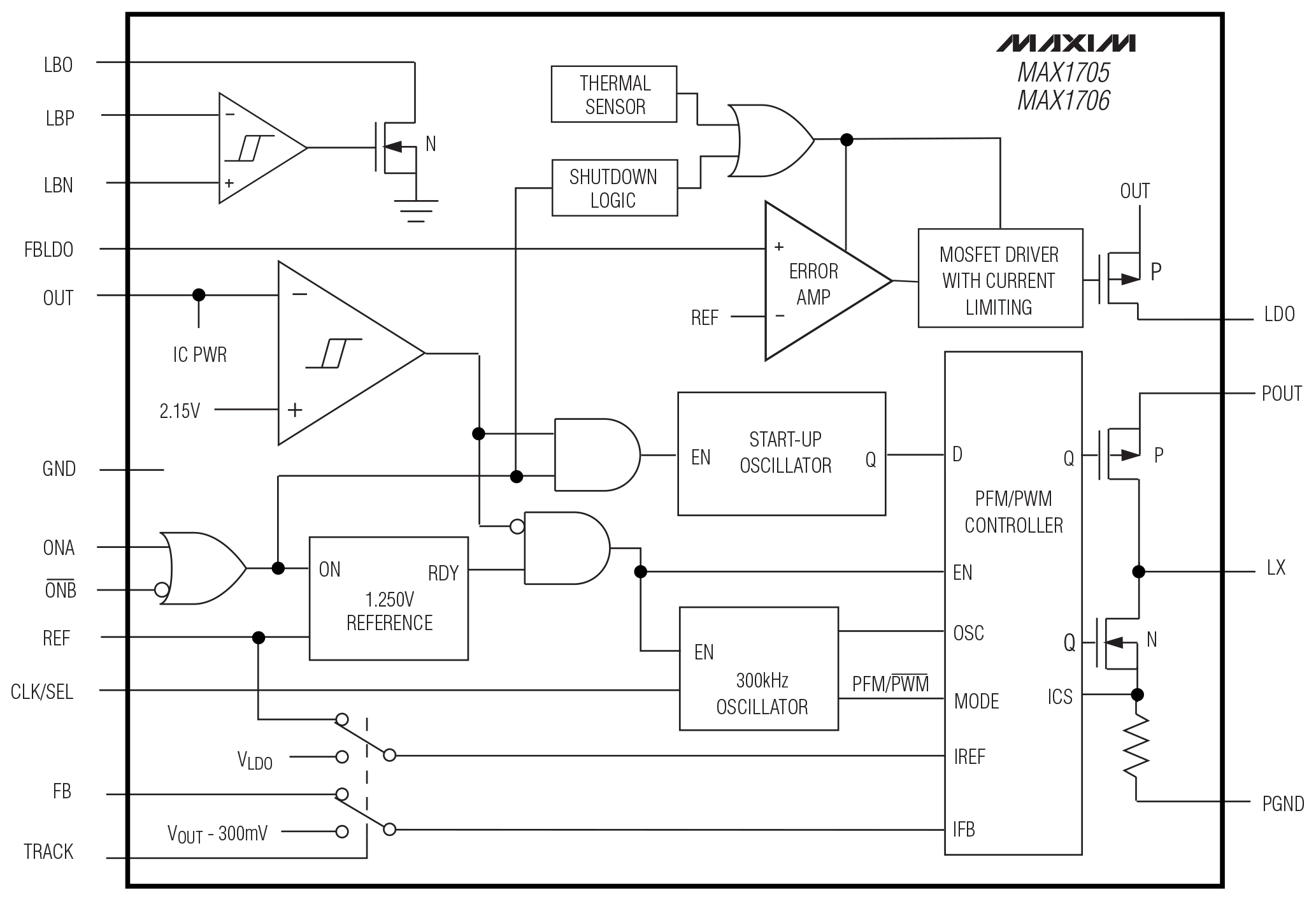

MAX1705/MAX1706是高效、低噪声的升压型DC-DC转换器，带有辅助线性稳压器输出。这些器件旨在用于电池供电的无线应用。它们使用同步整流器脉宽调制(PWM)升压拓扑，从电池输入生成2.5V至5.5V输出，例如1至3节NiCd/NiMH电池或1节锂离子电池。MAX1705有一个内部1A n沟道MOSFET开关。MAX1706有一个0.5A开关。两款器件还内置低压差线性稳压器，可提供高达200mA的电流。

MAX1705/MAX1706内置同步整流器，效率比同类非同步转换器高5%。此外提供脉冲频率调制(PFM)待机模式，以提高轻负载效率，还具有1µA关断模式。还有一种提高效率的跟踪模式，可将升压DC-DC转换器输出降低至比线性稳压器输出高300mV。

两款器件均采用16引脚QSOP封装，占用的空间与8引脚SO封装相同。其他特点包括两个用于启动/关闭控制的关断控制输入，以及一个用作电压监控器的非专用比较器。

应用

  • 数字无线电话
  • 手持式仪器仪表（PDA、掌上型电脑）
  • 掌上型电脑
  • PCS电话
  • 个人通讯装置
  • 双向寻呼
  • 无线手机
Show More Arrow image
file 查看数据手册 (Rev.1)
Documentation 查看所有文档
产品模型 2
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX1706

文档

13
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 设计笔记
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

3

PDF Vector

PDF

更新 05/11/2006
英文

MAX1705-MAX1706: 1 to 3 Cell, High Current, Low-Noise, Step-Up DC-DC Converters with Linear Regulator Data Sheet (Rev.1)

打开PDF文件

redirect
260.00K
download

下载 PDF

PDF Vector

PDF

更新 01/01/1900
中文

1720: 1至3节电池、大电流、低噪声、升压型DC-DC转换器，带有线性稳压器 Data Sheet

打开PDF文件

redirect
260.00K
download

下载 PDF

PDF Vector

PDF

更新 04/01/1998
日文

MAX1705-MAX1706_jp: 1～3セル、高電流、低ノイズ、ステップアップDC-DCコンバータ、リニアレギュレータ付 Data Sheet (Rev.0)

打开PDF文件

redirect
189.00K
download

下载 PDF

设计笔记

4

PDF Vector

HTML

更新 12/01/2000
英文
Step-up Converter with LDO Beats SEPIC Efficiency redirect icon

PDF Vector

HTML

更新 01/07/1999
英文
Two AA Cells Power Step-Down Regulator and 3.3V Boost redirect icon

PDF Vector

HTML

更新 09/11/2003
中文
两节AA电池供电的降压转换器和3.3V升压控制器 redirect icon

PDF Vector

HTML

更新 01/07/1999
日文
2セルAAからステップダウンレギュレータおよび3.3Vブーストを駆動 redirect icon

技术文章

6

PDF Vector

HTML

更新 03/23/2006
英文
Analog ICs for Low Voltage Systems redirect icon

PDF Vector

HTML

更新 04/23/2010
中文
用于低压系统的模拟IC redirect icon

PDF Vector

HTML

更新 08/21/2002
英文
Proper Layout and Component Selection Controls EMI redirect icon

PDF Vector

HTML

更新 08/20/2009
中文
正确的布局和元件选择是控制EMI的关键 redirect icon

PDF Vector

HTML

更新 08/21/2002
日文
適正なレイアウトと部品の選択によるEMIの抑制 redirect icon

PDF Vector

HTML

更新 03/08/2011
英文
Reduce the Chances of Human Error: Part 1, Power and Ground redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 7
show more Icon

数据手册 2

MAX1705-MAX1706: 1 to 3 Cell, High Current, Low-Noise, Step-Up DC-DC Converters with Linear Regulator Data Sheet (Rev.1)
1720: 1至3节电池、大电流、低噪声、升压型DC-DC转换器，带有线性稳压器 Data Sheet

设计笔记 2

两节AA电池供电的降压转换器和3.3V升压控制器
Step-up Converter with LDO Beats SEPIC Efficiency

技术文章 3

用于低压系统的模拟IC
正确的布局和元件选择是控制EMI的关键
Reduce the Chances of Human Error: Part 1, Power and Ground

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAX1706EEE+ 16-QSOP-150_MIL external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX1706EEE+T 16-QSOP-150_MIL external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 13, 2023

- 2361N

WAFER FAB

MAX1706EEE+

量产

MAX1706EEE+T

量产

pdf

pcn_2361n

external-icon

1月 24, 2019

- 1746N

ASSEMBLY

MAX1706EEE+

量产

MAX1706EEE+T

量产

pdf

pcn_1746n

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 13, 2023

- 2361N

arrow down

WAFER FAB

MAX1706EEE+

量产

MAX1706EEE+T

量产

pdf

pcn_2361n

external-icon
1月 24, 2019

- 1746N

arrow down

ASSEMBLY

MAX1706EEE+

量产

MAX1706EEE+T

量产

pdf

pcn_1746n

external-icon

软件和型号相关生态系统

部分模型 产品周期 描述

内部电源开关升压稳压器2
MAX1700
popup image
Cart

量产

1节电池至3节电池、高功率1A、低噪声、升压型DC-DC转换器

MAX1703
popup image
Cart

量产

1节电池至3节电池、高功率1.5A、低噪声、升压型DC-DC转换器

评估套件 2

MAX1706EVKIT

MAX1705、MAX1706评估板

zoom

MAX1706EVKIT

MAX1705、MAX1706评估板

download icon

下载

 print icon

打印
MAX1706EVKIT
MAX1705、MAX1706评估板

特性和优点

  • 输入范围：+0.9V至+4.5V
  • 高功率输出：4.5V或可调
  • 双路输出：升压型和线性稳压器
  • 线性稳压器输出电流：200mA（最大值）
  • 可选的跟踪模式可实现超高效率
  • 低噪声、3.3V或可调输出电压
  • 高效率升压型转换器：高达96%
  • 总输出电流高达850mA
  • 内置300kHz振荡器
  • 内部MOSFET和同步整流器
  • 关断电流：1µA
  • 电源良好输出
  • 表贴元件
  • 装配完成且经过测试
立即购买 更多内容

产品详情

MAX1705评估套件（EV套件）是一款升压型开关稳压器，适用于采用1至3节镍镉/镍氢电池或1节锂离子电池供电的电池供电系统。该评估套件接受+0.9V至+4.5V输入，并将其转换为4.5V升压型输出和3.3V线性稳压器输出。它提供低静态电流、高效率脉冲频率调制操作以实现超长电池使用时间以及高功率、固定频率脉冲宽度调制模式。MAX1705内置低压差线性后置稳压器，可减少高频纹波。

MAX1705评估套件是一款装配完成且经过测试的表面贴装电路板。它还可用于评估MAX1706。



应用

  • 数字无线电话
  • 手持式仪器仪表（PDA、掌上型电脑）
  • 掌上型电脑
  • PCS电话
  • 个人通讯装置
  • 双向寻呼
  • 无线手机

MAX1705EVKIT

MAX1705、MAX1706评估板

zoom

MAX1705EVKIT

MAX1705、MAX1706评估板

download icon

下载

 print icon

打印
MAX1705EVKIT
MAX1705、MAX1706评估板

特性和优点

  • 输入范围：+0.9V至+4.5V
  • 高功率输出：4.5V或可调
  • 双路输出：升压型和线性稳压器
  • 线性稳压器输出电流：200mA（最大值）
  • 可选的跟踪模式可实现超高效率
  • 低噪声、3.3V或可调输出电压
  • 高效率升压型转换器：高达96%
  • 总输出电流高达850mA
  • 内置300kHz振荡器
  • 内部MOSFET和同步整流器
  • 关断电流：1µA
  • 电源良好输出
  • 表贴元件
  • 装配完成且经过测试
立即购买 更多内容

产品详情

MAX1705评估套件（EV套件）是一款升压型开关稳压器，适用于采用1至3节镍镉/镍氢电池或1节锂离子电池供电的电池供电系统。该评估套件接受+0.9V至+4.5V输入，并将其转换为4.5V升压型输出和3.3V线性稳压器输出。它提供低静态电流、高效率脉冲频率调制操作以实现超长电池使用时间以及高功率、固定频率脉冲宽度调制模式。MAX1705内置低压差线性后置稳压器，可减少高频纹波。

MAX1705评估套件是一款装配完成且经过测试的表面贴装电路板。它还可用于评估MAX1706。



应用

  • 数字无线电话
  • 手持式仪器仪表（PDA、掌上型电脑）
  • 掌上型电脑
  • PCS电话
  • 个人通讯装置
  • 双向寻呼
  • 无线手机
