MAX1703

1节电池至3节电池、高功率1.5A、低噪声、升压型DC-DC转换器

更多 showmore-icon

具有增益模块的紧凑、高效、低噪声升压型转换器

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 效率高达95%
  • 高达1.5A输出
  • 固定5V或可调升压输出(2.5V至5.5V)
  • 输入范围:0.7V至5.5V
  • 低功耗模式(300µW)
  • 低噪声、恒定频率模式(300kHz)
  • 可同步开关频率(200kHz至400kHz)
  • 逻辑控制关断电流:1µA
  • 电源良好比较器
  • 非专用增益块
更多细节
show more Icon

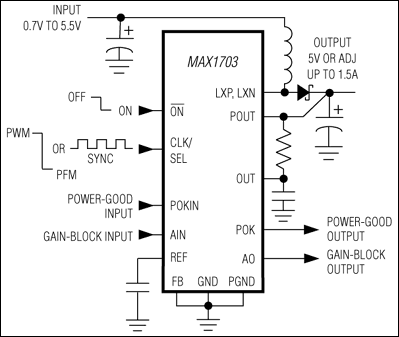

MAX1703是一款高效率、低噪声、升压型DC-DC转换器,适用于电池供电的无线应用。它使用同步整流脉宽调制(PWM)升压拓扑,从电池输入生成2.5V至5.5V输出,例如一至三节镍镉/镍氢电池或一节锂离子电池。该器件包括一个2A、75mΩ、N沟道MOSFET开关和一个140mΩ、P沟道同步整流器。

MAX1703内置同步整流器,效率比同类非同步转换器高5%。此外提供脉冲频率调制(PFM)低功耗模式,以提高轻负载效率,还具有1µA关断模式。

MAX1703采用16引脚窄体SO封装,并带有一个非专用比较器,可产生电源良好或低电池电量警告输出。它还包含一个线性增益模块,可用于构建线性稳压器。

如需更低功率的输出和更小的封装,请参考MAX1700/MAX1701。如需双路输出(升压加线性稳压器),请参考MAX1705/MAX1706。如需板载模数转换器,请参考MAX848/MAX849。

MAX1703评估套件有助于加速设计。



应用

  • 数字无线电话
  • 手持式仪器仪表(PDA、掌上型电脑)
  • 掌上型电脑
  • PCS电话
  • 个人通讯装置
  • 双向寻呼
  • 无线手机
