MAX17020

量产

双通道Quick-PWM、降压型控制器，具有低功耗LDO和RTC电源

多功能控制器，可配置用于笔记本电脑的系统供电以及图形卡、存储器供电

数据手册 (Rev. 2) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 双路Quick-PWM
  • 内置100mA、5V或可调输出线性稳压器
  • 独立的LDO旁路输入
  • 内部自举二极管
  • 次级反馈输入保持电荷泵工作
  • 3.3V、5mA RTC供电电源(常开)
  • OUT1：5V或1.5V固定输出或0.7V可调反馈
  • OUT2：3.3V或1.05V固定输出或动态调节
  • 次级SMPS上0V至2V REFIN2动态输入
  • 2V ±1%、50µA基准
  • 6V至24V输入电压范围(28V，最大值)
  • 超声模式
  • 独立的SMPS及LDO使能控制
  • 独立的SMPS电源就绪输出
  • 所需元件数最少

MAX17020带同步整流的双通道Quick-PWM™降压电源(SMPS)控制器，用于生成电池供电系统的5V/3.3V主电源或1.5V/1.05V I/O电源。低边MOSFET检测提供简单的低成本、高效电流检测功能，可实现谷电流限制保护。限流功能与输出过压和欠压保护功能相结合，确保可靠的输出电压。

工作在跳脉冲模式或超声模式时，5V/3.3V或1.5V/1.05V SMPS输出可以节省功耗并避免产生可闻噪声。超声模式强制控制器将轻载时的开关频率维持在大于20kHz的水平。

内部100mA线性稳压器可以产生上电或其它低功耗“常备电路”所需的5V偏置电压。当SMPS启动时，独立的旁路输入可以自动旁路线性稳压器。

该主控制器还具有次级反馈输入，在SECFB电压降至其门限电压以下时触发一个超声波脉冲(DL1开启)。这样可以在不对输出电压产生过充的情况下，由DL1驱动刷新外部电荷泵。

该器件具有独立的关断控制，简化上电及断电排序设计。为了防止启动时的电流尖峰，内部电压在1ms周期内从零缓慢上升到最终目标电压。为了防止关断时输出端出现振铃使电压达到地电位以下，内部电压在1ms内从先前电压缓慢下降至零。两个独立的电源就绪输出简化了与外部控制器的接口。

MAX17020与MAX8778引脚兼容。

应用

  • DDR1、DDR2、DDR3电源
  • 游戏控制台
  • 图形卡
  • I/O系统电源(1.5V和1.05V电源)
  • 低功耗I/O和芯片组电源
  • 主系统电源(5V和3.3V电源)
  • 笔记本电脑
  • PDA与移动通信
  • 电信
  • 2至4节Li+电池供电产品
MAX17020
双通道Quick-PWM、降压型控制器，具有低功耗LDO和RTC电源

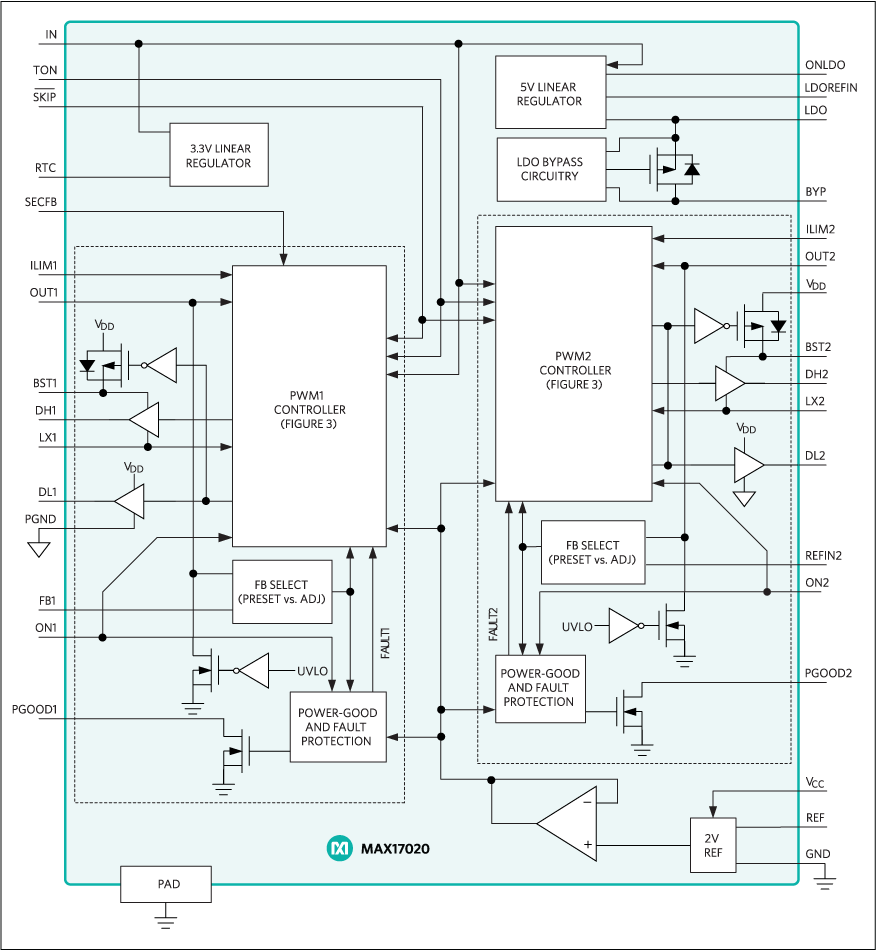

MAX17020：引脚配置
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
开关稳压器和控制器 1
MAX17031
量产 双通道Quick-PWM、降压型控制器，具有低功耗LDO和RTC电源，用于主电源
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

MAX17020EVKIT

MAX17020评估板

立即购买 更多内容

特性和优点

  • 6V至24V输入范围
  • 3.3V、5mA RTC电源(常开)
  • 内部5V、100mA线性稳压器(0.6V至4V可调)
  • 输出电压：
    • 1.05V、10AMIN (VOUT2，0至2V动态可调)或预置为3.3V
    • 1.5V、6AMIN (VOUT1，0.7V至5.5V可调)
    • 8VMIN、2mA (电荷泵输出)
  • 第二路输出支持0至2V REFIN2动态输入
  • 400kHz/300kHz开关频率(分别对应于1.5V/1.05V输出)
  • 电源就绪(PGOOD1和PGOOD2)指示
  • 第二路反馈输入维持电荷泵工作
  • 32引脚、5mm x 5mm薄型QFN封装
  • 完全安装并经过测试

产品详情

MAX17020评估板(EV kit)用于演示MAX17020的标准应用电路。这款双Quick-PWM™同步DC-DC转换器对高压电池和/或交流适配器进行降压转换，产生笔记本电脑的主电源。MAX17020评估板可以从6V至24V电池输入产生1.5V (VOUT1)和1.05V (VOUT2)两路输出电压。1.5V输出可提供至少6A电流，1.05V输出可提供至少10A电流。两路输出电压可以在0.7V至5.5V范围内调节。一路外部非稳压型电荷泵从1.5V输出产生8V (VSEC)辅助输出，电流可达2mA。

MAX17020内置一路固定的5V低压差(LDO)线性稳压器(电流可达100mA)和一路3.3V、5mA常开电源，用于实时时钟(RTC)供电。

MAX17020评估板工作在400kHz/300kHz的开关频率(分别对应于1.5V/1.05V输出)，具有优异的电源和负载瞬态响应特性。

评估5V和3.3V输出时,可以使用MAX8778评估板。MAX17020与MAX8778引脚兼容。

应用

  • DDR1、DDR2、DDR3电源
  • 游戏控制台
  • 图形卡
  • I/O系统电源(1.5V和1.05V电源)
  • 低功耗I/O和芯片组电源
  • 主系统电源(5V和3.3V电源)
  • 笔记本电脑
  • PDA与移动通信
  • 电信
  • 2至4节Li+电池供电产品
MAX17020EVKIT
MAX17020评估板
