特性
- SMPS稳压器(VDDQ)
- Quick-PWM具有100ns负载阶跃响应
- 输出电压可预设为1.8V或1.5V，或在1.0V至2.5V之间调节
- 在整个电源和负载工作范围内保证1%的VOUT精度
- 最大输入电压额定值26V
- 精确的谷电流限制保护
- 200kHz至600kHz开关频率
- 可源出/吸收电流的线性稳压器(VTT)
- ±2A源出/吸入电流峰值
- 对输出电容要求较低
- 输出电压预设为VDDQ/2或通过REFIN在0.5V至1.5V之间调节
- 待机状态下具有低静态电流
- 软启动/软关断
- SMPS电源就绪窗口比较器
- VTT电源就绪窗口比较器
- 可选择过压保护
- 欠压/热保护
- ±3mA基准缓冲器(VTTR)
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
MAX17000脉宽调制(PWM)控制器可以为笔记本电脑中的DDR、DDR2、DDR3存储器提供完整的电源方案。该器件集成了一路降压控制器、一路可源出/吸收电流的LDO稳压器以及一路基准缓冲器，能够产生VDDQ、VTT和VTTR所需的所有电压。
VDDQ电压由降压转换器提供，采用Maxim专有的Quick-PWM™控制器。高效、恒定导通时间PWM控制器可轻松支持宽范围的输入/输出电压比(适合低占空比应用)，提供100ns的负载瞬态响应，并保持相对恒定的开关频率。Quick-PWM架构不仅解决了固定频率、电流模式PWM出现的负载瞬态特性差的问题，同时还避免了传统的固定导通、关闭时间PWM方案中的开关频率变化问题。控制器可检测电流，从而实现精确的谷电流限制保护。器件还具有过压、欠压及热保护功能。MAX17000可以工作在三种不同模式：高效跳脉冲模式、低噪声强制PWM模式及用于在笔记本待机时支持存储器工作的待机模式。开关频率可在200kHz至600kHz之间设置，允许采用小外形元件并实现高效率。VDDQ输出电压可预设为1.8V或1.5V，或通过外部电阻分压器在1.0V至2.5V间调节。在整个电源和负载工作范围内保证1%的输出电压精度。
MAX17000提供±2A源出-吸入LDO稳压器，用于产生存储器端接VTT供电。VTT稳压器的电压波动范围为±5mV，非常适合存储器端接应用中的负载突变场合。该功能也降低了对输出电容的要求。
VTTR基准缓冲器可源出、吸收±3mA电流，为存储控制器和存储器总线设备提供所需的基准电压。

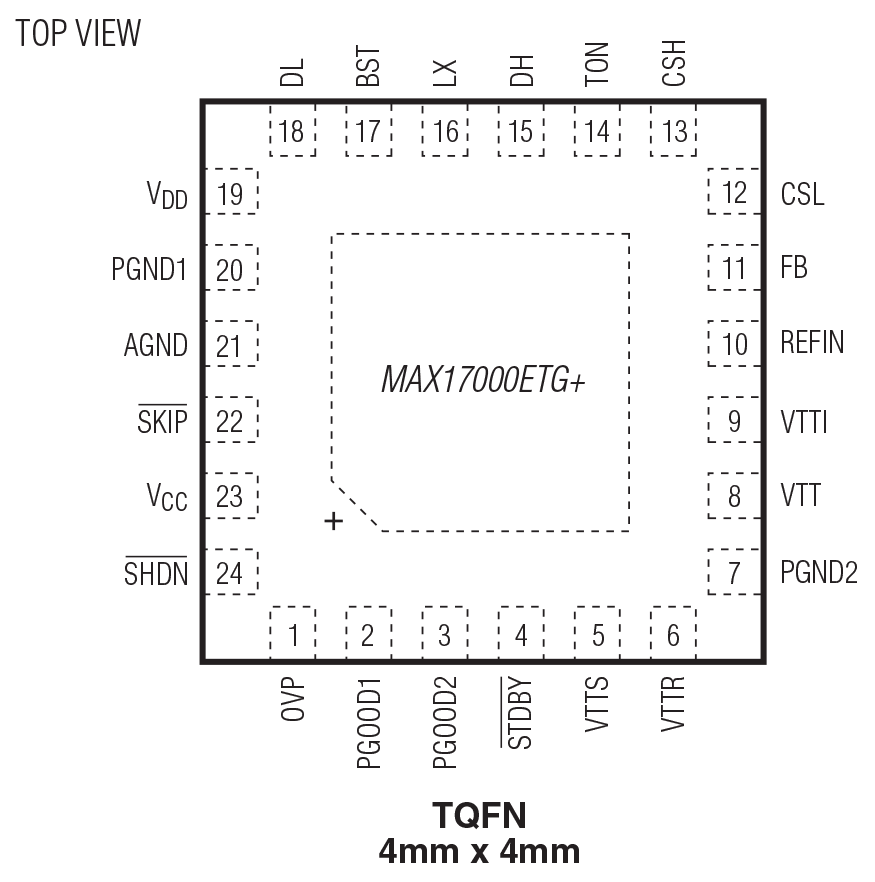

MAX17000提供小型4mm x 4mm、24引脚薄TQFN封装。
应用
- DDR、DDR2和DDR3存储器电源
- 笔记本电脑
- SSTL存储器供电
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX17000
文档
筛查
1 应用
-
全部
-
数据手册
-
可靠性数据
-
全部
-
英文
-
中文
-
日文
数据手册
3
可靠性数据
1
34.42K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
软件和型号相关生态系统
评估套件 2
MAX17000EVKIT
MAX17000评估板
产品详情
MAX17000评估板(EV kit)是完全组装并经过测试的表面贴装印刷电路板(PCB)，用来演示MAX17000 DDR存储器电源的特性。评估板提供了一个完整DDR存储器系统所需的稳压电源。评估板可生成主存储器电压(VDDQ)，跟踪吸入/源出终端电压(VTT)以及基准电压(VTTR)。
该开关模式电源(SMPS)稳压器工作在300kHz开关频率，提供预置1.8V VDDQ (OUT)主存储器电压，能够提供10A输出电流。终端稳压器提供0.9V VTT电源，可以吸收/源出2A电流。终端基准缓冲器提供0.9V VTTR电源，可以吸收/源出3mA电流。
评估板需要7V至20V (IN)输入电压和低功率5V (VDD)偏置电源。
应用
- DDR、DDR2和DDR3存储器电源
- 笔记本电脑
- SSTL存储器供电
MAX17039EVKIT
MAX17000、MAX17007A和MAX17039评估板
特性和优点
- MAX17039：
- 兼容Intel IMVP-7串行VID的25MHz接口
- 0至1.5200V输出电压范围
- 7V至20V输入电压范围
- CPU核电源SMPS
- 3相、快速响应、交错控制Quick-PWM控制器
- 2个内部驱动器 + 1个外部驱动器(MAX8791)
- 瞬态电压抑制特性
- 99A峰值负载电流能力(每相33A)
- 350kHz开关频率(每相)
- GPU核电源SMPS
- 单相、快速响应、内置驱动器的Quick-PWM控制器
- 33A峰值负载电流能力
- 440kHz开关频率
- 增益可调节的有源电压定位
- 电源就绪(VR__READY)输出
- 外部热故障检测(/VR_HOT)
- 输出电流监测器(IMON_)
- 过压、欠压和热故障保护
- 56引脚薄型QFN封装
- MAX17000：
- 完备的DDR电源：VCCDDR、VTTDDR和VTTR
- 7V至20V输入电压范围
- 400kHz开关频率
- 10A输出电流能力(VCCDDR)
- 2A输出电流能力(VTTDDR)
- 3mA输出电流能力(VTTR)
- 过压保护
- 电源就绪输出指示(D15和D16)
- 24引脚薄型QFN封装
- MAX17007A：
- I/O电源：VTT1和VTT2
- 7V至20V输入电压范围
- 300kHz开关频率
- 6A输出电流能力(VTT1)
- 21A输出电流能力(VTT2)
- 过压、欠压和热故障保护
- 电源就绪输出指示(D19和D20)
- 28引脚薄型QFN封装
产品详情
MAX17039评估板(EV kit)用于演示大功率、可动态调节的多相IMVP-7笔记本电脑应用电路。这款DC-DC转换器能够对较高的电池电压和/或交流适配器电压进行降压转换，产生两路精确的低压CPU/GPU核电源。评估板符合Intel移动IMVP-7 CPU的瞬态电压要求，具有电源就绪指示信号、电压调节器热监测(/VR_HOT)以及电源就绪输出(VR__READY)，并满足串行VID的通信和控制规范。MAX17039包含两个大电流SMPS，用于CPU和GPU核电源。用于CPU的调节器采用3相、交错控制Quick-PWM™架构，带有一个外部MAX8791单相同步MOSFET驱动器。用于GPU的调节器采用单相、Quick-PWM架构。3相CPU核电源SMPS采用120°错相工作，实现了真正的交错控制，最大程度地降低了输入电容。
可通过3线串行VID接口(3线SVID：VCLK、VDIO、/ALERT)独立控制并动态调节CPU/GPU输出电压，将每个开关调节器的输出设置为不同的电压值。评估板具有增益可调节的有源电压定位功能，可降低功耗以及对大体积输出电容的要求。摆率控制器支持VID码之间的受控转换，提供受控的软启动和关断过程。SVID还可以将每个调节器分别设置为低功耗跳脉冲工作模式。
MAX17039提供0至1.5200V数字可调输出，电池输入范围为7V至20V。CPU核电源SMPS的每一相设计可提供20A (热保护)电流以及33A峰值输出电流，总峰值输出电流高达99A。单相GPU核电源SMPS设计可提供20A (热保护)电流以及33A峰值输出电流。CPU核电源SMPS工作在350kHz开关频率(每相)，具有优异的电源和负载瞬态响应特性。与CPU核电源SMPS相比，GPU核电源SMPS工作在440kHz开关频率。
MAX17039评估板还可用于评估MAX17000和MAX17007A DC-DC转换器。该评估板还包含Windows® 2000、Windows XP®和Windows Vista®兼容软件，为评估MAX17039的性能提供了简便的图形用户界面(GUI)。
应用
- 笔记本/台式机/服务器
- 电压定位降压型转换器
- VR12/IMVP-7 CPU核电源
