MAX16990

36V、2.5MHz汽车级Boost/SEPIC控制器

更多 showmore-icon

2.5MHz汽车应用PWM控制器,以有限的空间提供电源预升压,支持冷/热启动

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 18
特性
  • 工作电压低至4.5V (在自举模式下:2.5V或更低),可承受高达42V的抛负载瞬态电压
  • 开关频率范围:100kHz至1MHz (MAX16990)以及1MHz至2.5MHz (MAX16992)
  • 反馈电压精度:±1%
  • 关断电流:4µA
  • 可调整斜率补偿
  • 内部软启动(9ms)
  • 电流模式控制
  • PGOOD输出和打嗝模式,增强系统保护
  • 过热关断
  • 工作温度范围:-40°C至+125°C
  • 紧凑的12引脚TQFN (3mm × 3mm)以及10引脚µMAX封装
更多细节
show more Icon

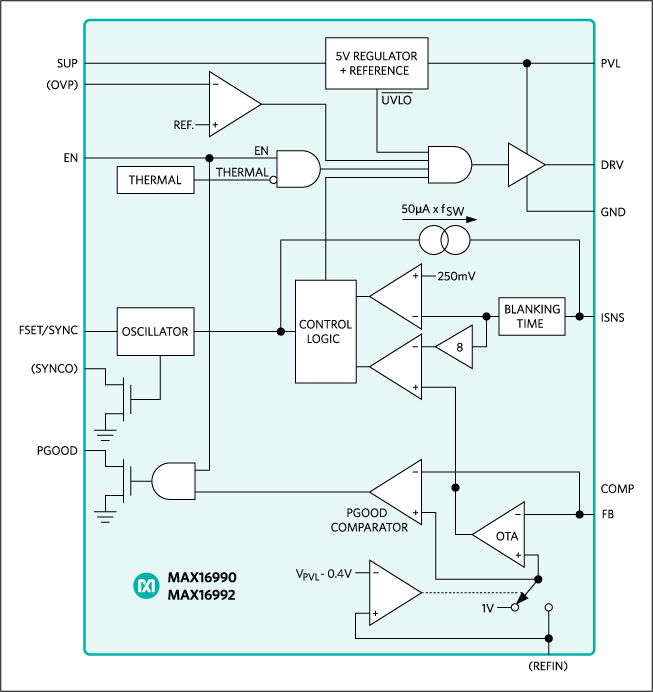

MAX16990/MAX16992为高性能、电流模式PWM控制器,具有4µA (典型值)关断电流,在较宽的输入电压范围实现boost/SEPIC转换。4.5V至36V输入电压范围使得这些器件理想用于汽车电子产品,例如前端“预升压”或“SEPIC”电源、大功率LED照明的第一级升压。内部低压差稳压器(PVL调节器)输出5V,使得MAX16990/MAX16992可直接采用汽车电池作为输入。当转换器输出连接到SUP输入时,输入工作电压范围可扩展到低至2.5V。
多个器件版本,提供一种或多种下述功能:两相工作同步输出(SYNC0)、利用独立的输入引脚(OVP)实现过压保护、基准输入(REFIN)允许实时调整输出电压。
MAX16990和MAX16992采用不同的工作频率。利用FSET/SYNC输入,所有版本的器件均可同步至外部主时钟。
另外,MAX16990/MAX16992具有工厂可编程扩频选项。所有器件均采用紧凑的12引脚TQFN和10引脚µMAX®封装。

应用

  • 车载音频/导航系统
  • 车载LED照明
  • 仪表盘
产品模型 18

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX16990ATCC/V+
  • HTML
  • HTML
MAX16990ATCC/V+T
  • HTML
  • HTML
MAX16990ATCD/V+
  • HTML
  • HTML
MAX16990ATCD/V+T
  • HTML
  • HTML
MAX16990ATCD/VY+
  • HTML
  • HTML
MAX16990ATCD/VY+T
  • HTML
  • HTML
MAX16990ATCE/V+
  • HTML
  • HTML
MAX16990ATCE/V+T
  • HTML
  • HTML
MAX16990ATCF/V+
  • HTML
  • HTML
MAX16990ATCF/V+T
  • HTML
  • HTML
MAX16990ATED/V+
  • HTML
  • HTML
MAX16990ATED/V+T
  • HTML
  • HTML
MAX16990ATEF/V+
  • HTML
  • HTML
MAX16990ATEF/V+T
  • HTML
  • HTML
MAX16990AUBA/V+
  • HTML
  • HTML
MAX16990AUBA/V+T
  • HTML
  • HTML
MAX16990AUBB/V+
  • HTML
  • HTML
MAX16990AUBB/V+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 27, 2023

- 2249

WAFER FAB

MAX16990ATCC/V+

量产

MAX16990ATCC/V+T

量产

MAX16990ATCD/V+

量产

MAX16990ATCD/V+T

量产

MAX16990ATCD/VY+

量产

MAX16990ATCD/VY+T

量产

MAX16990ATCE/V+

量产

MAX16990ATCE/V+T

量产

MAX16990ATCF/V+

量产

MAX16990ATCF/V+T

量产

MAX16990ATED/V+

量产

MAX16990ATED/V+T

量产

MAX16990AUBA/V+

量产

MAX16990AUBA/V+T

量产

MAX16990AUBB/V+

量产

MAX16990AUBB/V+T

量产

6月 18, 2021

- 2161

ASSEMBLY

MAX16990ATCC/V+

量产

MAX16990ATCC/V+T

量产

MAX16990ATCD/V+

量产

MAX16990ATCD/V+T

量产

MAX16990ATCE/V+

量产

MAX16990ATCE/V+T

量产

MAX16990ATCF/V+

量产

MAX16990ATCF/V+T

量产

MAX16990ATED/V+

量产

MAX16990ATED/V+T

量产

10月 31, 2019

- 1853

WAFER FAB

MAX16990ATCC/V+

量产

MAX16990ATCD/V+

量产

MAX16990ATCD/V+T

量产

MAX16990ATCD/VY+

量产

MAX16990ATCD/VY+T

量产

MAX16990ATCE/V+

量产

MAX16990ATCE/V+T

量产

MAX16990ATCF/V+

量产

MAX16990ATCF/V+T

量产

MAX16990AUBA/V+

量产

MAX16990AUBA/V+T

量产

MAX16990AUBB/V+

量产

MAX16990AUBB/V+T

量产

1月 15, 2015

- 1487

WAFER FAB

MAX16990ATCC/V+

量产

MAX16990ATCD/V+

量产

MAX16990AUBA/V+

量产

MAX16990AUBA/V+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 27, 2023

- 2249

arrow down

WAFER FAB

MAX16990ATCC/V+

量产

MAX16990ATCC/V+T

量产

MAX16990ATCD/V+

量产

MAX16990ATCD/V+T

量产

MAX16990ATCD/VY+

量产

MAX16990ATCD/VY+T

量产

MAX16990ATCE/V+

量产

MAX16990ATCE/V+T

量产

MAX16990ATCF/V+

量产

MAX16990ATCF/V+T

量产

MAX16990ATED/V+

量产

MAX16990ATED/V+T

量产

MAX16990AUBA/V+

量产

MAX16990AUBA/V+T

量产

MAX16990AUBB/V+

量产

MAX16990AUBB/V+T

量产

6月 18, 2021

- 2161

arrow down

ASSEMBLY

MAX16990ATCC/V+

量产

MAX16990ATCC/V+T

量产

MAX16990ATCD/V+

量产

MAX16990ATCD/V+T

量产

MAX16990ATCE/V+

量产

MAX16990ATCE/V+T

量产

MAX16990ATCF/V+

量产

MAX16990ATCF/V+T

量产

MAX16990ATED/V+

量产

MAX16990ATED/V+T

量产

10月 31, 2019

- 1853

arrow down

WAFER FAB

MAX16990ATCC/V+

量产

MAX16990ATCD/V+

量产

MAX16990ATCD/V+T

量产

MAX16990ATCD/VY+

量产

MAX16990ATCD/VY+T

量产

MAX16990ATCE/V+

量产

MAX16990ATCE/V+T

量产

MAX16990ATCF/V+

量产

MAX16990ATCF/V+T

量产

MAX16990AUBA/V+

量产

MAX16990AUBA/V+T

量产

MAX16990AUBB/V+

量产

MAX16990AUBB/V+T

量产

1月 15, 2015

- 1487

arrow down

WAFER FAB

MAX16990ATCC/V+

量产

MAX16990ATCD/V+

量产

MAX16990AUBA/V+

量产

MAX16990AUBA/V+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

MAX16992EVKIT

评估MAX16990和MAX16992

zoom

MAX16992EVKIT

评估MAX16990和MAX16992

评估MAX16990和MAX16992

特性和优点

  • 输入电压范围:4.5V (自举模式为3V)至36V
  • 8V时具有高达2A输出
  • 演示外部时钟同步
  • 演示SUP UVLO
  • 演示逐周期电流限制以及打嗝模式
  • 热关断保护
  • PGOOD指示
  • 演示动态调整输出
  • 可切换输出选择
  • 演示两相工作
  • 经过验证的PCB布局以及热管理设计
  • 完全组装并经过测试

产品详情

MAX16990/MAX16992评估板(EV kits)是完全组装并经过测试的PCB,板上带有16W DC-DC转换器,在汽车应用中用于前端预升压。器件集成了低边FET驱动器以及电流模式控制环路电路,用于输出电压调节,该器件理想用于汽车升压或SEPIC转换器。在默认配置中,MAX16990集成驱动器开关频率为400KHz,MAX16992集成驱动器开关频率为2.2MHz。MAX16990可同步至100KHz至1MHz范围的外部时钟源,MAX16992可同步至1MHz至2.5MHz范围的外部时钟源。
评估板可采用4.5V (自举模式下为3V)至36V DC电源工作。评估板能够承受42V抛负载的持续时间高达400ms。评估板演示了器件的特性,例如,动态调整输出电压、外部时钟同步、可配置两相工作、逐周期电流限制、打嗝模式以及热关断。升压转换器稳压为8V,可提供高达2A电流。评估板带有外部p-MOSFET (P1),在故障条件下可将升压输出与负载断开。评估板还演示了汽车应用中的MAX16990参考设计。

应用

  • 车载音频/导航系统
  • 车载LED照明
  • 仪表盘

MAX16990EVKIT

评估MAX16990和MAX16992

zoom

MAX16990EVKIT

评估MAX16990和MAX16992

评估MAX16990和MAX16992

特性和优点

  • 输入电压范围:4.5V (自举模式为3V)至36V
  • 8V时具有高达2A输出
  • 演示外部时钟同步
  • 演示SUP UVLO
  • 演示逐周期电流限制以及打嗝模式
  • 热关断保护
  • PGOOD指示
  • 演示动态调整输出
  • 可切换输出选择
  • 演示两相工作
  • 经过验证的PCB布局以及热管理设计
  • 完全组装并经过测试

产品详情

MAX16990/MAX16992评估板(EV kits)是完全组装并经过测试的PCB,板上带有16W DC-DC转换器,在汽车应用中用于前端预升压。器件集成了低边FET驱动器以及电流模式控制环路电路,用于输出电压调节,该器件理想用于汽车升压或SEPIC转换器。在默认配置中,MAX16990集成驱动器开关频率为400KHz,MAX16992集成驱动器开关频率为2.2MHz。MAX16990可同步至100KHz至1MHz范围的外部时钟源,MAX16992可同步至1MHz至2.5MHz范围的外部时钟源。
评估板可采用4.5V (自举模式下为3V)至36V DC电源工作。评估板能够承受42V抛负载的持续时间高达400ms。评估板演示了器件的特性,例如,动态调整输出电压、外部时钟同步、可配置两相工作、逐周期电流限制、打嗝模式以及热关断。升压转换器稳压为8V,可提供高达2A电流。评估板带有外部p-MOSFET (P1),在故障条件下可将升压输出与负载断开。评估板还演示了汽车应用中的MAX16990参考设计。

应用

  • 车载音频/导航系统
  • 车载LED照明
  • 仪表盘
工具和仿真

工具及仿真模型 2

参考电路

参考电路 4

MAXREFDES1017

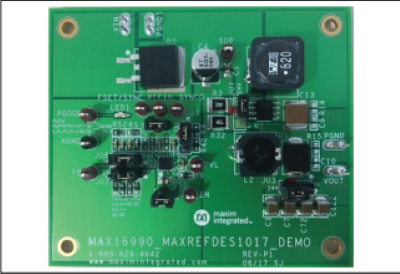

Selectable Single-Output SEPIC Converter

zoomopens a dialog

MAXREFDES1017

Selectable Single-Output SEPIC Converter

Selectable Single-Output SEPIC Converter

特性和优点

  • Minimized Radio Interference with 2.5MHz Switching Frequency Above the AM Radio Band
  • Space-Efficient Solution Design with Minimized External Components
    • 100kHz to 1MHz Switching-Frequency Range
    • 12-Pin TQFN (3mm × 3mm) and 10-Pin µMAX Packages
  • Spread Spectrum Simplifies EMI Management Design
  • Flexibility with Available Configurations for Boost, SEPIC, and Multiphase Applications
    • Adjustable Slope Compensation
    • Current-Mode Control
    • Internal Soft-Start (9ms)
  • Protection Features Support Robust Automotive Applications
    • Operating Voltage Range Down to 4.5V (2.5V or Lower in Bootstrapped Mode), Immune to Load-Dump Transient Voltages Up to 42V
    • PGOOD Output and Hiccup Mode for Enhanced System Protection
    • Overtemperature Shutdown
    • −40°C to +125°C Operation
查看参考设计详情 external link

使用部分 1

设计和集成工具

pdf icon

ZIP

2.98 M

MAXREFDES1220

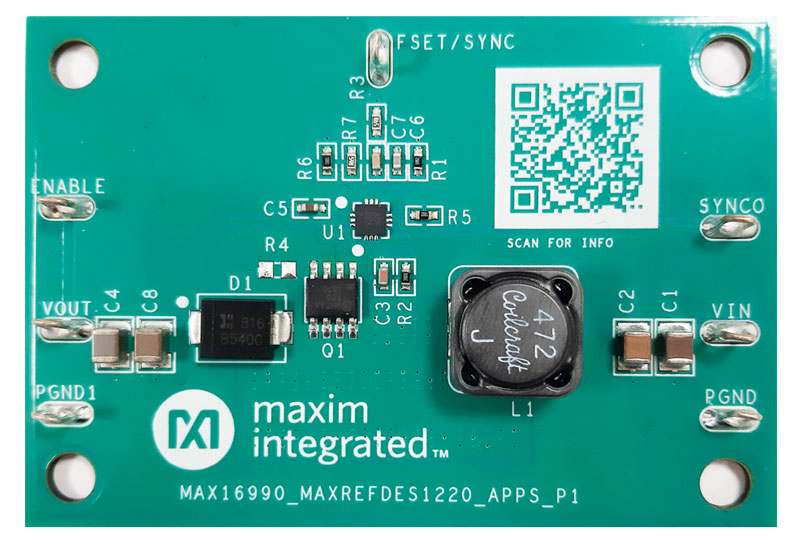

Bootstrapped, 5V/2A, Step-Up DC-DC Converter with 90% Efficiency Using the MAX16990

MAXREFDES1204

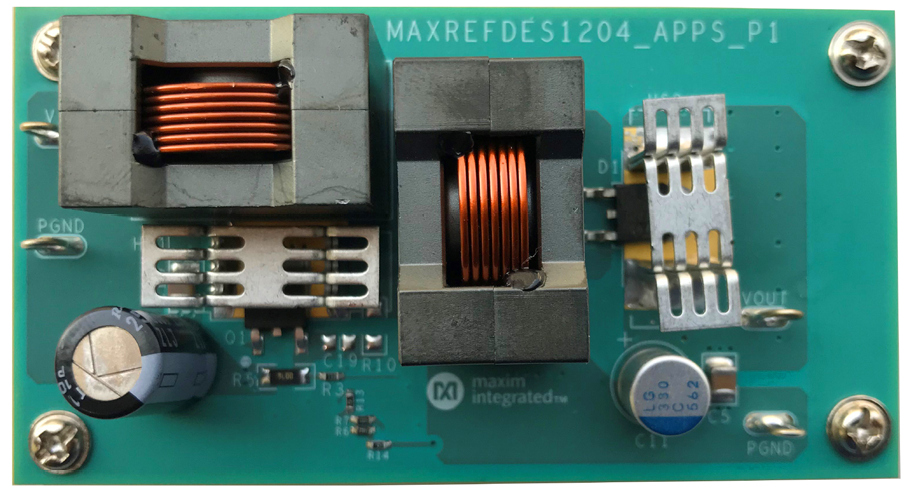

Single-Output SEPIC Converter Using MAX16990

zoomopens a dialog

MAXREFDES1204

Single-Output SEPIC Converter Using MAX16990

Single-Output SEPIC Converter Using MAX16990

特性和优点

  • Very High Efficiency > 90% for Load > 25%
  • Very Low Line and Load Regulation < 0.02%
  • Output Voltage Ripple < 0.7% at Nominal VIN
  • Overshoot < 2.6% for 50% Step Load
  • Continuous Conduction Mode (CCM) Operation
  • Internal Soft-Start
查看参考设计详情 external link

使用部分 1

设计和集成工具

pdf icon

ZIP

2.57 M

maxrefdes1210 figure 1

96W, 12V Two-Phase SEPIC Using the MAX16990

zoomopens a dialog

MAXREFDES1210

96W, 12V Two-Phase SEPIC Using the MAX16990

96W, 12V Two-Phase SEPIC Using the MAX16990

特性和优点

Space-Efficient Solution Design with Minimized External Components

  • 100kHz to 1MHz Switching-Frequency Ranges
  • 12-Pin TQFN (3mm x 3mm) and 10-Pin μMAX Packages

Spread Spectrum Simplifies EMI Management Design

Flexibility with Available Configurations for Boost, SEPIC, and Multiphase Applications

  • Adjustable Slope Compensation
  • Current-Mode Control
  • Internal Soft-Start (9ms)

Protection Features Support Robust Automotive Applications

  • Operating Voltage Range down to 4.5V (2.5V or Lower in Bootstrapped Mode), Immune to Load- Dump Transient Voltages up to 42V
  • PGOOD Output and Hiccup Mode for Enhanced System Protection
  • Overtemperature Shutdown
  • -40°C to +125°C Operation
查看参考设计详情 external link

使用部分 1

设计和集成工具

pdf icon

ZIP

1.28 M
