MAX16984

汽车应用大电流降压转换器，具有USB保护/主机充电适配器仿真功能

更多 showmore-icon

业界首款集成了高压、反馈可调节DC-DC转换器的USB数据保护开关

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 高效DC-DC控制器
    • 4.5V至28V (42V抛负载)工作电压
    • 提供5V、2.5A输出电流
    • 用户可调节USB电流门限
    • 220kHz至2.2MHz固定工作频率
    • 空载时，可工作在强制PWM模式
    • 扩频模式降低EMI
    • SYNC输入用于时钟同步
    • 低静态电流跳脉冲模式和低静态电流关断模式
    • 软启动降低浪涌电流
  • 集成输出调节电路，用于补偿电缆压降
    • 用户可调节电压增益
    • 支持长达3米的电缆/电阻可达600mΩ
  • USB D+/D-保护和主机充电仿真器
    • 4Ω USB2.0 480Mbps/12Mbps数据开关
    • 集成iPod/iPhone/iPad充电检测端接电阻
    • 支持USB BC1.2充电下行端口(CDP)和专用的充电端口(DCP)模式
    • 中国电信行业标准YD/T 1591-2009
    • 高速旁路模式
    • 对电池短路、对VBUS短路保护
    • 兼容USB On-the-Go规范
  • 分离电源SUP和SUPSW，大大降低功耗
  • 低电平有效、漏极开路故障指示
  • 汽车级ESD保护(HVD±)
    • ±25kV气隙放电/±8kV接触放电ISO10605
    • ±15kV气隙放电/±8kV接触放电IEC 61000-4-2
    • ±15kV气隙放电/±8kV接触放电(330Ω、330pF)
  • 过热保护和短路保护
  • 5mm × 5mm、28引脚TQFN和侧面防潮QFND封装
  • -40°C至+125°C工作温度范围
更多细节
show more Icon

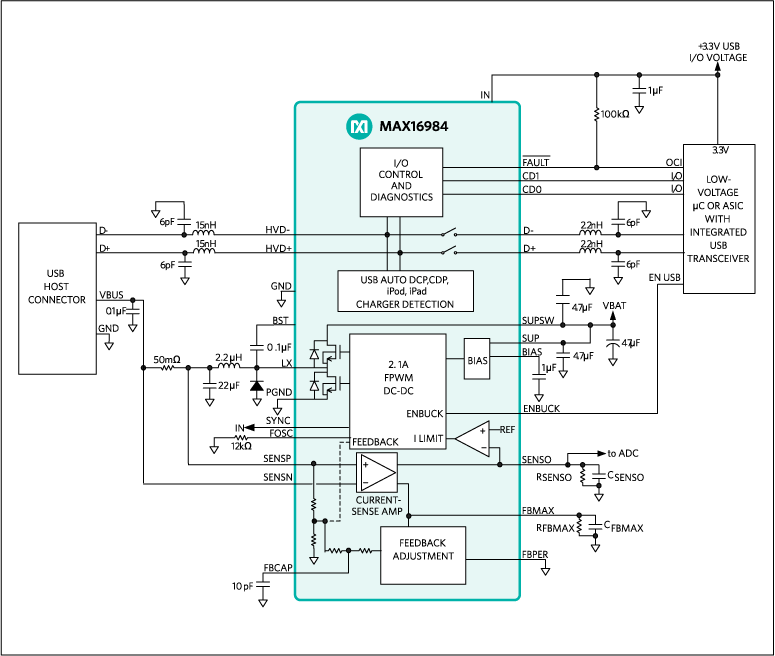

MAX16984集成了可驱动2.5A负载的5V汽车级降压转换器、USB主机充电适配器仿真器以及车载USB主机保护开关。USB保护开关提供较高的ESD保护和短路保护，并集成了主机充电器端口检测电路，满足USB2.0电池充电规范BC1.2和中国电信行业标准YD/T 1591-2009。器件还包括iPod®/iPhone® 1.0A和iPad® 2.1A专用充电模式电路。HVD+和HVD- ESD保护电路使得HVD+和HVD-输出能够承受±15kV气隙放电/±8kV接触放电，符合IEC 61000-4-2和330Ω、330pF ESD模式保护要求。

高效降压型DC-DC转换器工作电压高达28V，抛负载瞬态保护电压高达42V。器件优化工作在高频，电阻可编程频率范围：220kHz至2.2MHz，可根据应用需求对效率、噪声以及电路板空间进行优化。转换器内置高边n沟道开关，并且使用一个低导通压降的肖特基续流二极管进行整流。轻载条件下，小尺寸低边n沟道开关工作在固定频率。对于要求低静态电流的场合，可以关断低边n沟道开关，允许轻载下工作在跳脉冲模式。转换器在105°C下可提供高达2.1A的连续负载电流。MAX16984S集成扩频振荡器，以提高EMI性能。

MAX16984还包括USB负载电流检测放大器和可配置反馈调节电路，可自动对USB电压进行调整以补偿汽车应用中电缆产生的压降。MAX16984利用DC-DC转换器内部固定峰值电流门限和用户可配置的外部USB负载检流放大器门限限定USB负载电流。

应用

  • 车载联网
  • 车载无线电与导航
  • USB专用电源充电器
  • 远程信息处理
  • 主机用USB接口
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX16984

文档

6
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 产品亮点
  • 数据手册
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 07/06/2018
英文

MAX16984: Automotive High-Current Step-Down Converter with USB Protection/Host Charger Adapter Emulator Data Sheet (Rev.0)

打开PDF文件

redirect
3.00M
download

下载 PDF

产品亮点

1

PDF Vector

PDF

更新 06/27/2023
英文
MAX16984 Product Brief redirect icon

355.94K

download

下载 PDF

技术文章

4

PDF Vector

HTML

更新 06/30/2015
日文
USBバッテリ充電(BC)仕様1.2の概要とアダプタエミュレータの重要な役割 redirect icon

PDF Vector

HTML

更新 03/05/2014
英文
Enable Automotive USB Power: Managing the Increasing Currents, Longer Cables, and Tight Portable-Device Specifications redirect icon

PDF Vector

HTML

更新 04/07/2014
日文
車載USB電源の実現：電流の増大、ケーブルの延長、および厳しいポータブル機器仕様への対処 redirect icon

PDF Vector

HTML

更新 03/19/2015
英文
USB Battery Charging and Adapter Emulators redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAX16984RACIL/V+ 28-LFCSP-4X4X0.55 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16984RACIL/V+T 28-LFCSP-4X4X0.55 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16984RACIL/VY+ 28-LFCSP_SS-4X4X0.55 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16984RACIL/VY+T 28-LFCSP_SS-4X4X0.55 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16984RAGI/VY+ Quad Flatpack, Dimple Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16984RAGI/VY+T Quad Flatpack, Dimple Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16984RATI/V+ 28-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16984RATI/V+T 28-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16984SACIL/V+ 28-LFCSP-4X4X0.55 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16984SACIL/V+T 28-LFCSP-4X4X0.55 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16984SACIL/VY+ 28-LFCSP_SS-4X4X0.55 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16984SACIL/VY+T 28-LFCSP_SS-4X4X0.55 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16984SAGI/VY+ Quad Flatpack, Dimple Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16984SAGI/VY+T Quad Flatpack, Dimple Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16984SATI/V+ 28-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16984SATI/V+T 28-LFCSP-5X5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 17, 2020

- 1707U2

ASSEMBLY

MAX16984RAGI/VY+

量产

MAX16984RAGI/VY+T

量产

MAX16984SAGI/VY+

量产

MAX16984SAGI/VY+T

量产

pdf

pcn_1707u2

external-icon

6月 18, 2021

- 2161

ASSEMBLY

MAX16984RATI/V+

量产

MAX16984RATI/V+T

量产

MAX16984SATI/V+

量产

MAX16984SATI/V+T

量产

pdf

pcn_2161

external-icon

3月 16, 2018

- 1681B

WAFER FAB

MAX16984RATI/V+

量产

MAX16984RATI/V+T

量产

MAX16984SATI/V+

量产

MAX16984SATI/V+T

量产

pdf

pcn_1681b

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 17, 2020

- 1707U2

arrow down

ASSEMBLY

MAX16984RAGI/VY+

量产

MAX16984RAGI/VY+T

量产

MAX16984SAGI/VY+

量产

MAX16984SAGI/VY+T

量产

pdf

pcn_1707u2

external-icon
6月 18, 2021

- 2161

arrow down

ASSEMBLY

MAX16984RATI/V+

量产

MAX16984RATI/V+T

量产

MAX16984SATI/V+

量产

MAX16984SATI/V+T

量产

pdf

pcn_2161

external-icon
3月 16, 2018

- 1681B

arrow down

WAFER FAB

MAX16984RATI/V+

量产

MAX16984RATI/V+T

量产

MAX16984SATI/V+

量产

MAX16984SATI/V+T

量产

pdf

pcn_1681b

external-icon

软件和型号相关生态系统

评估套件 2

MAX16984EVKIT

MAX16984评估套件

zoom

MAX16984EVKIT

MAX16984评估套件

download icon

下载

 print icon

打印
MAX16984EVKIT
MAX16984评估套件

特性和优点

  • 可配置的充电检测模式
    • USB-IF BC1.2 CDP、DCP
    • Apple 2.1A、1.0A
    • 中国YD/T1591-2009充电规范
  • 通过集成DC-DC转换器（220kHz至2.2MHz）自动调整USB电压
  • 经过验证的PCB布局
  • 装配完成且经过测试
立即购买 更多内容

产品详情

MAX16984评估套件（EV套件）演示了带有USB保护/主机充电器适配器仿真器的MAX16984汽车级大电流降压型转换器。

该器件集成主机充电器端口检测电路，符合USB 2.0 BC1.2电池充电规范，还具有适用于Apple®iPod®/ iPhone® 1.0A和iPad® 2.1A专用充电模式的电路。

该器件集成高侧电流检测和电压调节电路，可提供自动USB电压调节，以补偿与汽车应用相关的固定电缆中的压降。

该器件的降压型DC-DC转换器可在高达28V的连续电压下工作，并针对高达42V的负载突降瞬变提供保护功能。该转换器可电阻编程的频率范围为220kHz至2.2MHz，并可连续提供2.1A电流。

该评估套件配置为2.2MHz工作频率，随附的3米USB电缆可用于演示器件的电缆补偿能力。该评估套件经过调优，可在随附USB电缆末端获得出色的眼图质量；这种调谐方法称为远端眼图调谐。该评估套件的USB 2.0高速眼图如图1所示。

该评估套件可作为使用MAX16984的设计的基本参考图。应密切关注元件选择和布局，以确保获得出色的应用性能。如需额外支持或设计协助，请联系工厂。



应用

  • 车载联网
  • 车载无线电与导航
  • USB专用电源充电器
  • 远程信息处理
  • 主机用USB接口

MAX16984LEVKIT

MAX16984评估套件（采用CQFN封装的MAX16984R/MAX16984S）

zoom

MAX16984LEVKIT

MAX16984评估套件（采用CQFN封装的MAX16984R/MAX16984S）

download icon

下载

 print icon

打印
MAX16984LEVKIT
MAX16984评估套件（采用CQFN封装的MAX16984R/MAX16984S）

特性和优点

  • 可配置的充电检测模式
    • USB-IF BC1.2 CDP、DCP
    • Apple 2.1A、1.0A
    • 中国YD/T1591-2009充电规范
  • 通过集成DC-DC转换器（220kHz至2.2MHz）自动调整USB电压
  • 经过验证的PCB布局
  • 装配完成且经过测试
立即购买 更多内容

产品详情

MAX16984L评估套件（EV套件）演示了集成USB保护和主机充电器适配器的MAX16984L汽车级高效降压型DC-DC转换器。

MAX16984L集成主机充电器端口检测电路，符合USB 2.0 BC1.2电池充电规范，还具有用于Apple® iPod®/iPhone® 1.0A和iPad® 2.1A专用充电模式的电路。

MAX16984L集成高侧电流检测和电压调节电路，可提供自动USB电压调节，以补偿与汽车应用相关的固定电缆中的压降。

MAX16984L降压型DC-DC转换器可在高达28V的连续电压下工作，并针对高达42V的负载突降瞬变提供保护功能。该转换器可通过电阻编程的频率范围为220kHz至2.2MHz，并可连续提供2.1A电流。

该评估套件配置为2.2MHz工作频率，随附的3米USB电缆可用于演示MAX16984L的电缆补偿能力。该评估套件经过调优，可在随附USB电缆末端获得出色的眼图质量；这种调谐方法称为远端眼图调谐。该评估套件的USB 2.0高速眼图如图1所示。



应用

  • 汽车连接
  • 汽车收音机和导航
  • 专用USB电源充电器
  • 远程信息处理
  • 用于主机和集线器应用的USB端口
