MAX16963

量产

双通道2.2MHz、低压降压型DC-DC转换器

汽车级双通道DC-DC转换器以小尺寸提供两个1.5A电源轨

数据手册 (Rev. 5)

产品选型表

产品模型: 12

Viewing:

概述

小尺寸元件
- 双路2.2MHz DC-DC转换器
适用于负载点应用
- 高达1.5A输出电流
- 可调输出电压：0.8V至3.6V
- 工作电源电压范围：2.7V至5.5V
轻负载时效率高
- 跳跃模式下的静态电流为36µA
低电磁辐射
- 可编程SYNC I/O引脚
- 扩频
低功耗模式可节省能源
- 独立使能输入
输出轨监控有助于防止系统故障
- 开漏电源良好输出
限制启动期间的冲击电流
- 内置软启动定时器
过温和短路保护
4mm × 4mm、16引脚TQFN和16引脚TSSOP封装
工作温度范围：–40°C至125°C

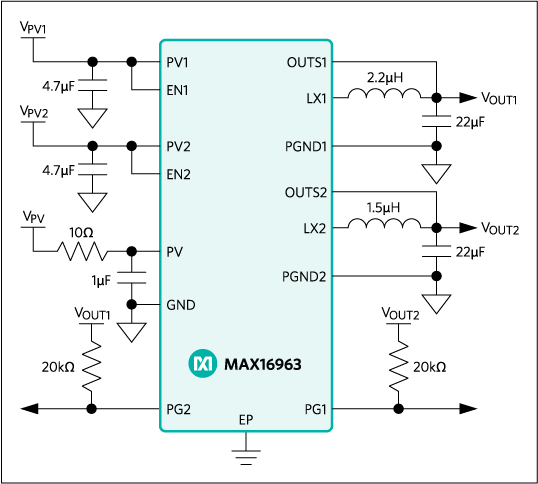

MAX16963是一款高效、双通道同步降压转换器，输入电压范围为2.7V至5.5V，输出电压范围为0.8V至3.6V。该器件每路输出可提供高达1.5A的负载电流。该器件具有低输入/输出电压范围，能够提供高输出电流，因此非常适合板载负载点和后置调节应用。该器件在负载、线路和温度范围内的输出误差为±3%。

该器件具有2.2MHz固定频率PWM模式，可实现出色的抗扰度和负载瞬态响应性能，还提供跳跃模式，以提高轻负载下的效率。2.2MHz的工作频率支持全陶瓷电容设计，可采用小尺寸外部元件。可选的扩频调制功能可充分减少开关频率引起的电磁辐射。

板载低R_DSON开关有助于充分减少重负载时的效率损失并降低临界/寄生电感，相对于分立解决方案而言布局大大简化。遵循简单的布局和尺寸要求可确保新设计一次成功。

该器件提供工厂预设输出电压或可调输出电压版本（相关选项请参阅完整数据手册中的选型指南）。对于出厂预设输出电压版本，客户可以在不使用外部电阻的情况下实现±3%的输出电压精度，而对于可调输出电压版本，客户可使用外部电阻分压器将输出电压灵活设置为0.8V至3.6V之间的任意所需值。

其他特性包括8ms固定软启动、16ms固定电源良好延迟、过流和过温保护。

MAX16963采用散热增强型16引脚TSSOP-EP和4mm × 4mm、16引脚TQFN-EP封装，额定工作温度范围为-40°C至+125°C汽车温度范围。

应用

汽车后置调节
工业/军事
负载点应用

产品模型: 12

参考资料

数据手册 2

MAX16963: Dual 2.2MHz, Low-Voltage Step-Down DC-DC Converter Data Sheet (Rev.5) 07/15/2015

MAX16963 Data Sheet (Rev.0) 07/08/2013

可靠性数据 1

MAX16963 Reliability Data 01/12/2023

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX16963RATEA/V+	16-LFCSP-4X4X0.75	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
MAX16963RATEA/V+T	16-LFCSP-4X4X0.75	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
MAX16963SATEA/V+	16-LFCSP-4X4X0.75	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
MAX16963SATEA/V+T	16-LFCSP-4X4X0.75	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
MAX16963SATEC+	16-LFCSP-4X4X0.75	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
MAX16963SATEC+T	16-LFCSP-4X4X0.75	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
MAX16963SATEC/V+	16-LFCSP-4X4X0.75	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
MAX16963SATEC/V+T	16-LFCSP-4X4X0.75	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
MAX16963SATEF/V+	16-LFCSP-4X4X0.75	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
MAX16963SATEF/V+T	16-LFCSP-4X4X0.75	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
MAX16963SAUEA/V+	16-TSSOP_4.4_EP-4.4_MM	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
MAX16963SAUEA/V+T	16-TSSOP_4.4_EP-4.4_MM	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

6月 18, 2021 - 2161 ASSEMBLY
		pcn_2161
MAX16963RATEA/V+	量产
MAX16963RATEA/V+T	量产
MAX16963SATEA/V+	量产
MAX16963SATEA/V+T	量产
MAX16963SATEC/V+	量产
MAX16963SATEC/V+T	量产
MAX16963SATEF/V+	量产
MAX16963SATEF/V+T	量产
10月 13, 2017 - 1673 ASSEMBLY
		pcn_1673
MAX16963RATEA/V+	量产
MAX16963RATEA/V+T	量产
MAX16963SATEA/V+	量产
MAX16963SATEA/V+T	量产
MAX16963SATEC/V+	量产
MAX16963SATEC/V+T	量产
MAX16963SATEF/V+	量产
MAX16963SATEF/V+T	量产
2月 20, 2015 - 1510 WAFER FAB
		pcn_1510
MAX16963RATEA/V+	量产
MAX16963SATEA/V+	量产
MAX16963SATEA/V+T	量产
MAX16963SATEC/V+	量产
MAX16963SATEC/V+T	量产
MAX16963SATEF/V+	量产
MAX16963SATEF/V+T	量产
MAX16963SAUEA/V+T	量产
7月 13, 2022 - 2236A ASSEMBLY
		pcn_2236a
MAX16963SAUEA/V+	量产
MAX16963SAUEA/V+T	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

MAX16963评估套件

立即购买更多内容

特性和优点

输入电压范围：2.7V至5.5V
双路输出（1.5A时为1.2V，1.5A时为1.8V）
固定2.2MHz开关频率
强制PWM和跳跃工作模式
外部同步
高效率
电源良好输出（PG1、PG2）
过流和热关断保护
装配完成且经过测试

产品详情

MAX16963评估套件（EV套件）是一款装配完成且经过测试的电路板，用于评估集成高侧和低侧开关的MAX16963双通道同步降压型转换器IC。该评估套件输出配置为提供1.2V和1.8V输出，每路输出高达1.5A。该评估套件电路可在IC内部设置的2.2MHz开关频率下工作，并具有用于监控IC电源良好输出信号（PG1、PG2）的PCB焊盘和用于使能评估套件输出（EN1、EN2）的跳线。

MAX16963评估套件可采用单直流电源供电，能够在全范围运行时提供高达5.5V的电压和3A电流。该评估套件随附MAX16963RAUEA/V+ IC，采用带裸露焊盘的16引脚TSSOP封装。

应用

汽车后置调节
工业/军事
负载点应用
