概览
优势和特点
- 3.5V至36V宽输入电压范围
- 可承受42V输入瞬变
- 瞬态欠压下采用高占空比工作
- 5V固定输出或1V至10V可调输出电压
- 内部集成3A高边开关(70mΩ，典型值)
- 快速负载瞬态响应，电流模式架构
- 可调整开关频率(220kHz至1MHz)
- 频率同步输入
- 30µA待机工作电流
- 5µA典型关断电流
- 频谱扩展(可选)
- 过压、欠压、过热以及短路保护
产品详情

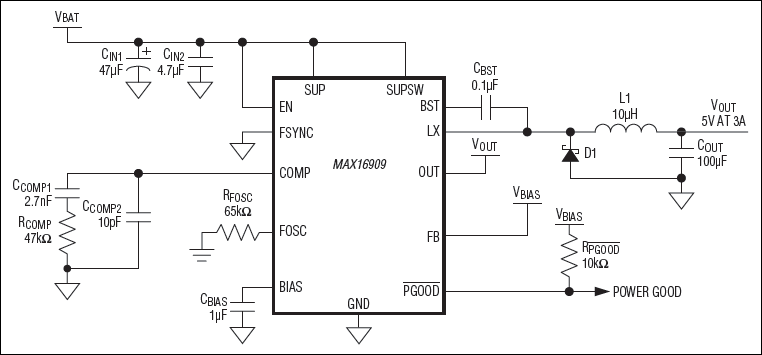

MAX16909为3A、电流模式、内置高边开关的降压转换器。器件设计工作在3.5V至36V输入电压范围，空载时仅消耗30µA静态电流。开关频率通过外部电阻在220kHz至1MHz之间调整，并可同步至外部时钟。输出电压可通过引脚选择为固定5V输出，或者1V至10V可调输出。宽输入电压范围以及在瞬态欠压下的高占空比工作特性，使得该器件非常适合汽车以及工业应用。
器件在轻载时工作于跳脉冲模式，有助于降低电流损耗。保护功能包括：过流限制、过压保护以及带自动恢复功能的热关断保护。器件还具有电源就绪监测器，便于电源排序。
器件工作在-40°C至+125°C汽车级温度范围，采用16引脚TSSOP和TQFN (5mm x 5mm)封装，带有裸焊盘。
应用
- 汽车
- 高压输出DC-DC转换器
- 工业
- 负载点应用
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
配套产品推荐
MAX16909 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| MAX16909RATE/V+ | 材料声明 | 质量和可靠性 | Thin Quad Flatpack, No Leads | |
| MAX16909RATE/V+T | 材料声明 | 质量和可靠性 | Thin Quad Flatpack, No Leads | |
| MAX16909RAUE+ | 材料声明 | 质量和可靠性 | 16-TSSOP_4.4_EP-4.4_MM | |
| MAX16909RAUE+CFZ | 材料声明 | 质量和可靠性 | 16-TSSOP_4.4_EP-4.4_MM | |
| MAX16909RAUE+T | 材料声明 | 质量和可靠性 | 16-TSSOP_4.4_EP-4.4_MM | |
| MAX16909RAUE+TCFZ | 材料声明 | 质量和可靠性 | 16-TSSOP_4.4_EP-4.4_MM | |
| MAX16909RAUE/V+ | 材料声明 | 质量和可靠性 | 16-TSSOP_4.4_EP-4.4_MM | |
| MAX16909RAUE/V+T | 材料声明 | 质量和可靠性 | 16-TSSOP_4.4_EP-4.4_MM | |
| Wafer Fabrication Data | MAX16909 Reliability Data |
