MAX16907
量产36V、2.2MHz降压型转换器，具有低工作电流
直接将汽车电池电压转换至3.3V，电流可达3A，工作频率高于AM波段
- 产品模型
- 14
概述
- 3.5V至36V较宽的输入电压范围
- 可承受42V输入瞬变
- 瞬态欠压下采用高占空比工作
- 5V固定输出或1V至10V可调输出
- 内部集成3A高边开关(70mΩ，典型值)
- 快速负载瞬态响应，电流模式架构
- 可调整开关频率(1MHz至2.2MHz)
- 频率同步输入
- 30µA静态工作电流
- 5µA典型关断电流
- 扩频(可选)
- 过压、欠压、过热以及短路保护

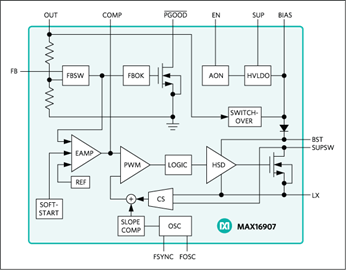

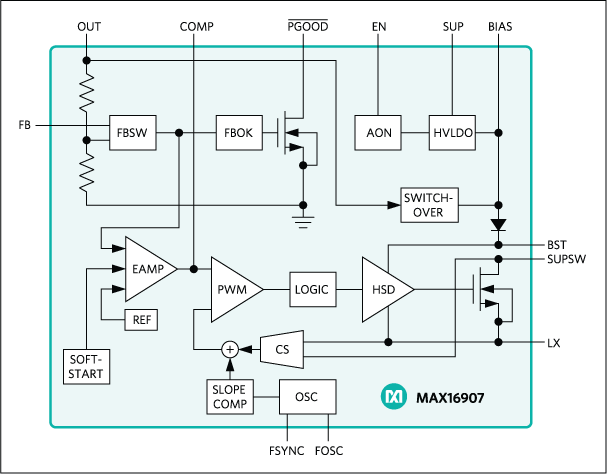

MAX16907为3A、电流模式、内置高边开关的降压转换器。器件设计工作在3.5V至36V输入电压范围，空载时仅消耗30µA静态电流。开关频率通过外部电阻在1MHz至2.2MHz之间调整，并可同步至外部时钟。输出电压可通过引脚选择为固定5V输出，或1V至10V可调输出。宽输入电压范围以及在瞬态欠压下的高占空比工作特性，使得该器件非常适合汽车以及工业应用。
器件在轻载时工作于跳脉冲模式，有助于降低电流损耗。保护功能包括：过流限制、过压保护以及带自动恢复的热关断保护。器件还具有电源就绪监测器，方便电源排序。
器件工作在-40°C至+125°C汽车级温度范围，采用16引脚TSSOP和TQFN (5mm x 5mm)封装，带有裸焊盘。
应用
- 汽车
- 高压输出DC-DC转换器
- 工业
- 负载点应用
参考资料
数据手册 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX16907RATE+ | Thin Quad Flatpack, No Leads | ||
| MAX16907RATE+T | Thin Quad Flatpack, No Leads | ||
| MAX16907RATE/V+ | Thin Quad Flatpack, No Leads | ||
| MAX16907RATE/V+T | Thin Quad Flatpack, No Leads | ||
| MAX16907RAUE/V+ | 16-TSSOP_4.4_EP-4.4_MM | ||
| MAX16907RAUE/V+T | 16-TSSOP_4.4_EP-4.4_MM | ||
| MAX16907SATE+ | Thin Quad Flatpack, No Leads | ||
| MAX16907SATE+T | Thin Quad Flatpack, No Leads | ||
| MAX16907SATE/V+ | Thin Quad Flatpack, No Leads | ||
| MAX16907SATE/V+T | Thin Quad Flatpack, No Leads | ||
| MAX16907SAUE+ | 16-TSSOP_4.4_EP-4.4_MM | ||
| MAX16907SAUE+T | 16-TSSOP_4.4_EP-4.4_MM | ||
| MAX16907SAUE/V+ | 16-TSSOP_4.4_EP-4.4_MM | ||
| MAX16907SAUE/V+T | 16-TSSOP_4.4_EP-4.4_MM |
