概览

优势和特点

  • 功率密度高,元件数量少
    • 紧凑型2.52mm x 4.89mm、45引脚WLP封装
    • 内部补偿
    • 单电源操作,并集成LDO用于偏置生成
  • 宽工作范围
    • 输入电压范围:2.7V至16V
    • 输出电压范围:0.5V至5.8V
    • 可配置开关频率:500kHz至1.5MHz
    • 结温范围:–40°C至+125°C
    • 三个编程引脚,用于选择不同的配置
  • 优化的性能和效率
    • 峰值效率:91.2%(VDDH = 12V、VOUT = 1.2V、fSW = 500kHz)
    • AMS可改善负载瞬态
    • 可选DCM可提高轻负载效率
    • 差分远程检测

产品详情

MAX16731是一款完全集成式高效降压型DC-DC开关稳压器。该稳压器可以采用2.7V至16V输入电源,支持0.5V至5.8V输出调节范围,提供高达30A负载电流。

该器件的开关频率可在500kHz至1.5MHz之间进行配置,并可在尺寸和性能方面优化设计。

MAX16731采用具有内部补偿的固定频率、电流模式控制。该IC采用先进的调制方案(AMS)和可选的断续电流模式(DCM)工作,以提高性能。可通过三个编程引脚(PGM0、PGM1和PGM2)选择操作设置和可配置功能。

MAX16731具有一个内部1.8V线性稳压器(LDO)输出,为栅极驱动(VCC)和内部电路(AVDD)供电。

该IC具有多种保护功能,包括正负过流保护、输出过压保护和过温保护,可确保设计稳定可靠。

该器件采用紧凑型2.52mm x 4.89mm WLP封装。支持的结温范围为-40℃至+125℃。



应用

  • 通信设备
  • 存储器VDDQ
  • 网络设备
  • 负载点稳压器
  • 服务器和存储设备

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

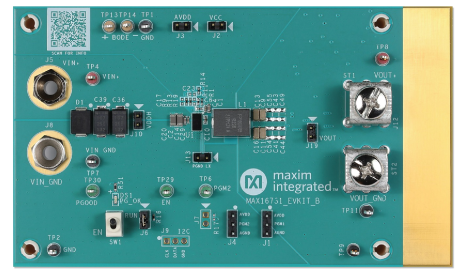

评估套件 (1)
