MAX15157B

60V电流模式buck控制器,提供高精度电流指示

更多 showmore-icon

60V电流模式buck控制器,集成电流监测器

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 较宽的工作范围缩短开发时间
    • 8V至60V输入电压范围
    • 3V至56V输出电压范围
    • 120kHz至1MHz开关频率范围
    • -40°C至+125°C工作温度范围
  • 高度集成缩小方案占位面积
    • 内部LDO用于产生偏压电源
    • 时钟同步输入
    • 电流监测器输出
  • 可靠的故障保护改善系统质量、简化系统设计
    • 可调节输入欠压锁定
    • 平均和逐周期过流保护
    • 输入欠压故障保护
    • 多种过压保护电平
    • 热关断
  • 可调节斜率补偿
  • 支持多相
  • 小尺寸、5mm x 5mm、32引脚TQFN封装,0.5mm焊距
更多细节
show more Icon

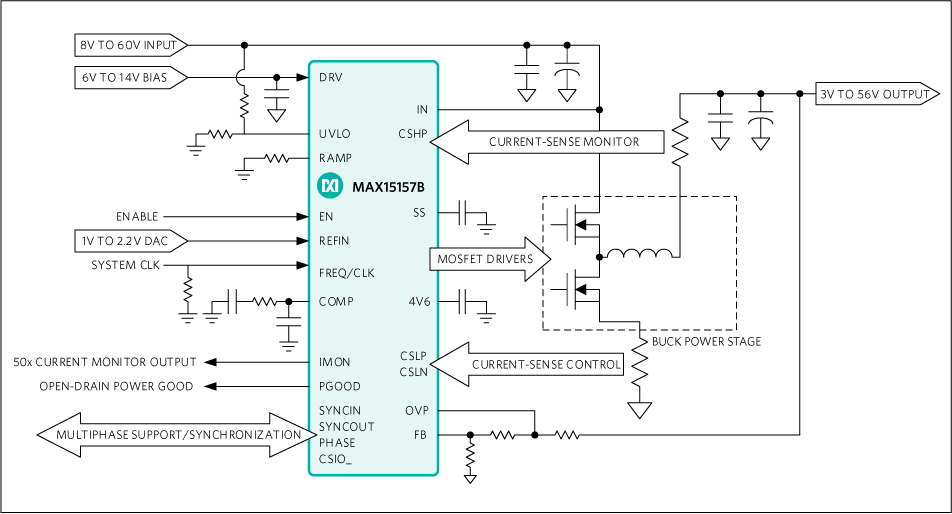

MAX15157B属于MAX15157四开关升/降压控制器家族。MAX15157B以半桥buck配置驱动两个外部MOSFET。输出电压可通过1V至2.2V参考输入(REFIN)动态设置,支持模块化设计。

通过外部电阻设置内部振荡器频率,或将振荡器同步到外部时钟,实现开关频率的灵活控制。器件设计支持120kHz至1MHz开关频率。控制器具有专用的欠压锁定(UVLO)引脚和精确的使能输入门限控制,可实现灵活的电源排序配置。控制器也提供多种故障保护电路,防止过流(OCP)、输出过压(OVP)、输入UVLO和过热故障损坏器件。

MAX15157B具有可调节内部补偿斜坡。器件采用高精度检流放大器,通过模拟输出(IMON)报告输出电流。器件支持单相或多相(最多四相)操作。

器件与MAX15157封装兼容,采用5mm x 5mm、32引脚TQFN封装,支持-40°C至+125°C结温范围。

应用

  • 汽车
  • 通信
  • 工业

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX15157BATJ+
  • HTML
  • HTML
MAX15157BATJ+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX15157BEVKIT

MAX15157B 评估套件

zoom

MAX15157BEVKIT

MAX15157B 评估套件

MAX15157B 评估套件

特性和优点

  • 15V至60V输入电压范围(8V至60V可变)
  • 5V至32V输出电压范围(3V至52V可变)
  • 可调节斜率补偿
  • 高精度高边电流检测用于监测输出电流
  • 多达4相的多相操作
  • 可调节开关频率:120kHz至1MHz范围
  • 外部开关频率时钟同步
  • 外部REFIN输入用于输出调节
  • 打嗝式过流保护
  • 热关断
  • POW-OK输出(电源就绪输出)
  • 可调节输入UVLO和输出OVP电压
  • 可调节软启动和软停止
  • 启动时单调进入预偏置输出

产品详情

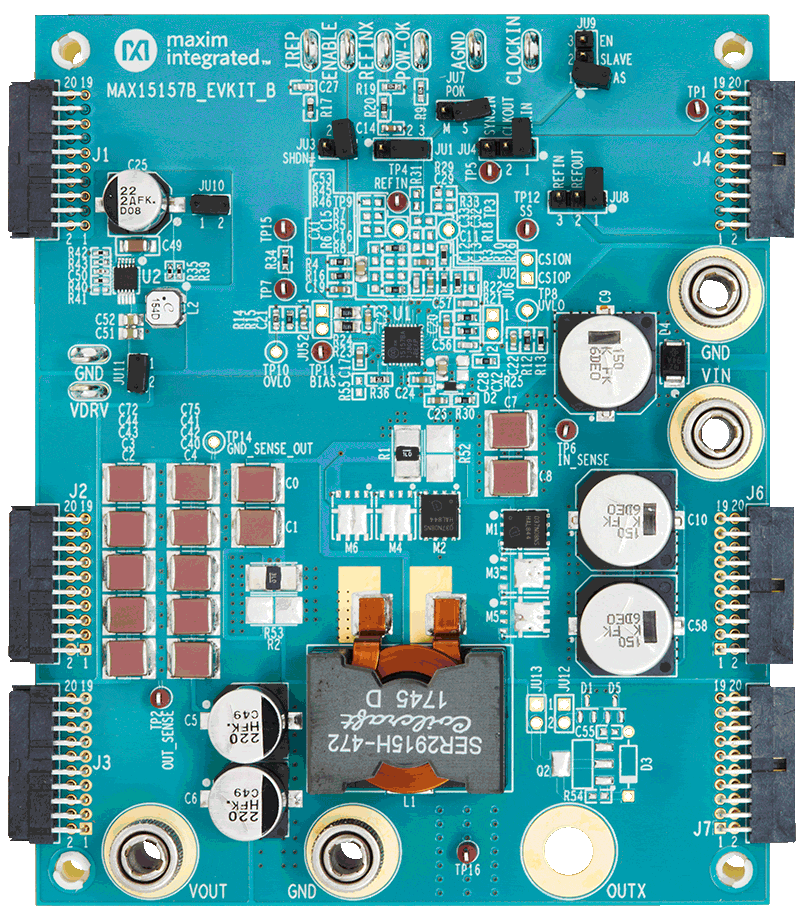

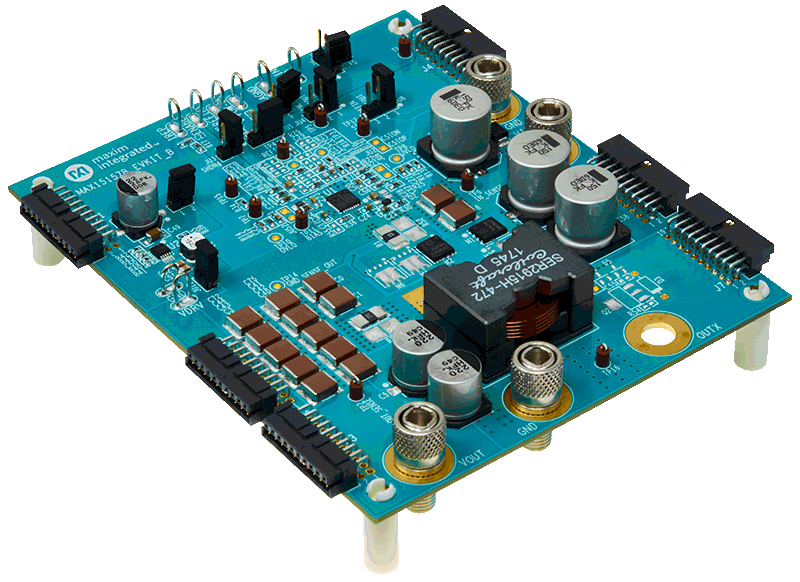

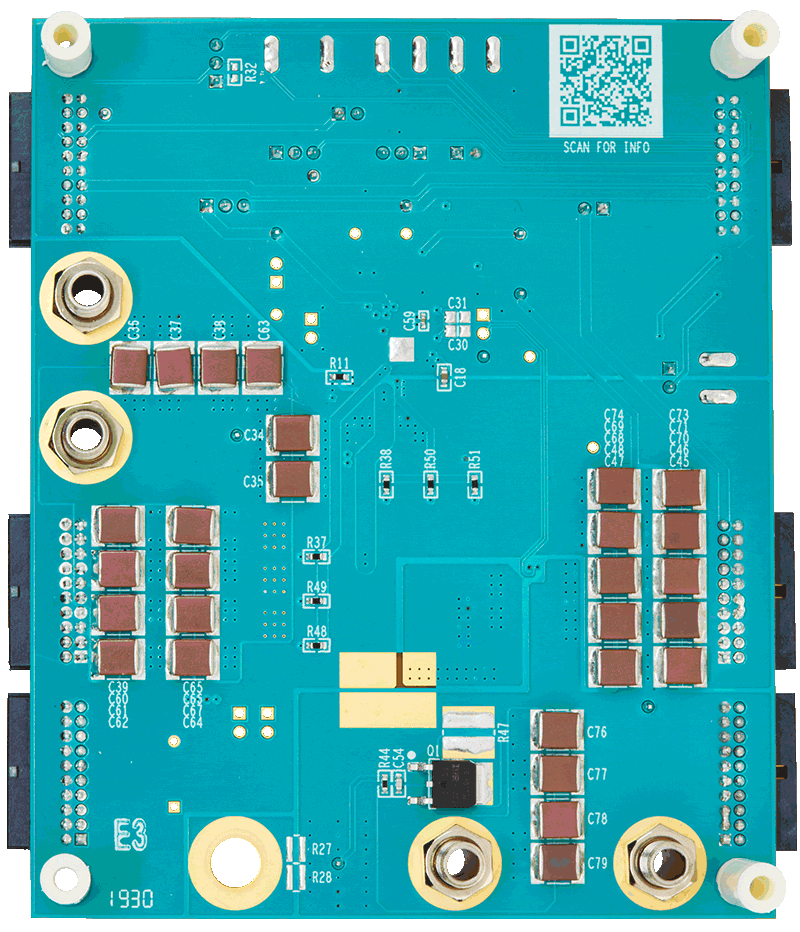

MAX15157B评估套件(EV kit)是完全装配并经过测试的电路板,板上包含用于评估MAX15157B性能所需的全部元件。器件为高效降压型和/或升压型调节器。评估套件由15V至60V直流电源供电。器件能够提供5V至32V @ 15A或200W (最大)输出,以及600kHz开关频率。关于如何设置评估套件开关频率、输入/输出电压范围的信息,请参阅MAX15157B数据手册。

应用

  • 汽车
  • 通信
  • 工业
