MAX15118

高效、18A、电流模式同步整流降压调节器,内置开关

更多 showmore-icon

尺寸最小(2mm x 3.5mm)的18A、DC-DC转换器方案,内置MOSFET

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 18A连续输出电流
  • 在整个负载、线路和温度范围内,反馈精度为±1%
  • 采用2.7V至5.5V电源供电
  • 输入欠压闭锁
  • 可调输出范围为0.6V至0.94 x VIN
  • 可编程软启动
  • 开关频率在工厂调整为1MHz
  • 采用低ESR陶瓷输出电容实现稳定运行
  • 安全启动进入预偏置输出状态
  • 外部基准输入
  • 可选跳跃模式选项可提高轻负载下的效率
  • 使能输入/PGOOD输出支持时序控制
  • 远程接地检测功能可提高精度
  • 热保护和过流保护
  • 微型2.10mm x 3.56mm、28引脚WLP封装
更多细节
show more Icon

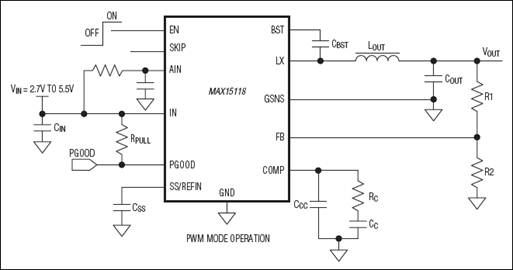

MAX15118高效、电流模式降压型稳压器集成了电源开关,工作电压范围为2.7V至5.5V,提供高达18A的输出电流,采用小型2mm x 3.5mm封装。MAX15118在轻负载条件下通过跳跃模式功能提供出色的效率,而在重负载条件下的效率也出类拔萃。该器件兼具小尺寸和高效率,对于便携式和非便携式应用都是适宜之选。

MAX15118采用带高增益跨导误差放大器的电流模式控制架构,可实现简单的补偿方案和逐周期限流功能,并对线路和负载瞬变作出快速响应。开关频率在工厂调整为1MHz(PWM操作),因此可以采用紧凑的全陶瓷电容设计。

集成开关具有低导通电阻,可确保在重负载时实现高效率,同时有效减少临界电感。MAX15118的布局和尺寸要求简单,可确保新设计一次成功。

MAX15118的其他特性包括用于降低冲击电流的电容可编程软启动、安全启动进入预偏置输出状态、使能输入以及用于电源时序控制的电源良好输出。

该稳压器采用28引脚(4 x 7)、2.10mm x 3.56mm WLP封装,额定温度范围扩展为-40°C至+85°C。



应用

  • 基站
  • DDR存储器
  • 分布式供电系统
  • 笔记本电脑
  • 服务器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX15118EWI+
  • HTML
  • HTML
MAX15118EWI+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX15118EVKIT

MAX15118评估板

zoom

MAX15118EVKIT

MAX15118评估板

MAX15118评估板

特性和优点

  • 采用2.7V至5.5V输入电源供电
  • 全陶瓷电容设计
  • 1MHz开关频率
  • 输出电压范围:
    • 0.6V至0.94 x VIN(强制PWM模式)
    • 0.6V至0.85 x VIN(跳跃模式)
  • 使能输入/电源良好输出
  • 可选跳跃模式功能
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX15118评估套件(EV套件)设计可靠,用于评估集成开关的MAX15118高效、18A、降压型稳压器,采用28引脚晶圆级封装(WLP)。该评估套件预设为1.5V输出,负载电流高达18A,输入电源电压为2.7V至5.5V。该器件具有1MHz固定开关频率,使其评估套件可实现全陶瓷电容器设计和快速瞬态响应。



应用

  • 基站
  • DDR存储器
  • 分布式供电系统
  • 笔记本电脑
  • 服务器
参考电路

参考电路 1

MAXREFDES1020

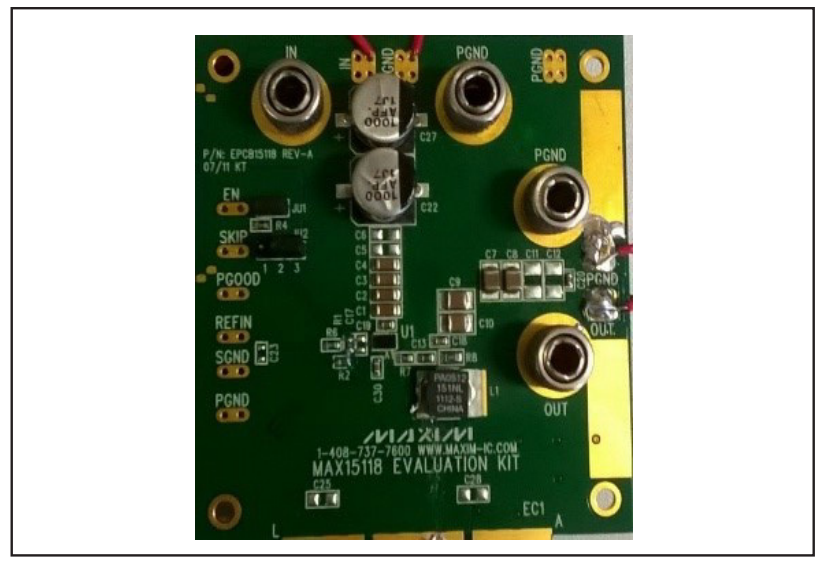

0.68V Power Supply Using MAX15118 as a Current-Mode Step-Down Regulator
