MAX15053
量产高效、2A、电流模式同步整流、降压型开关调节器
尺寸最小、效率最高的2A解决方案
- 产品模型
- 2
概述
- 5V时，内部高边和低边MOSFET分别具有30mΩ (典型值)和18mΩ (典型值)的RDS(ON)
- 整个温度范围内可连续输出2A电流
- 3.3V、2A输出时，效率高达96%
- 在整个负载、电源和温度范围内，输出电压精度保持在±1%
- 2.7V至5.5V工作电压
- 逐周期过流保护
- 0.6V至(0.94 x VIN)可调输出
- 可编程软启动
- 工厂校准的1MHz开关频率
- 使用低ESR陶瓷输出电容可保证稳定工作
- 安全启动至预偏置输出
- 外部基准输入
- 跳脉冲模式
- 使能输入/电源就绪输出
- 过流和过热完全保护
- 输入欠压锁定
MAX15053高效、电流模式、同步降压型开关调节器内置功率开关，可提供高达2A的输出电流。器件工作于2.7V至5.5V电压，输出电压范围为0.6V至输入电压的94%，非常适合分布式供电系统、便携设备和预调节应用。

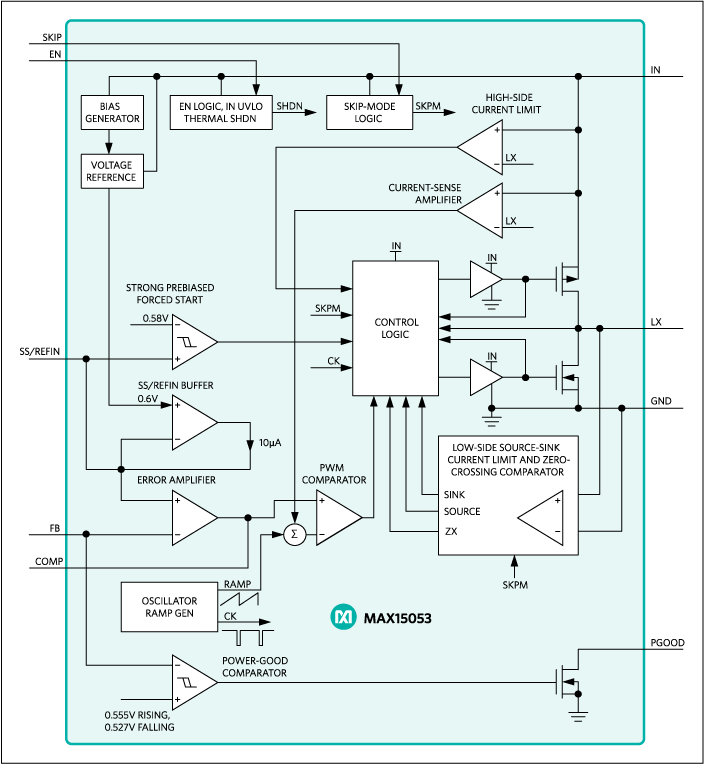

MAX15053采用电流模式控制架构，内置高增益跨导误差放大器。电流模式控制架构简化了补偿设计，确保逐周期限流并快速响应电源和负载的瞬态变化。
MAX15053提供可选择的跳脉冲模式，轻载时有助于降低电流消耗、获得更高效率。低RDS(ON)集成开关保证在重载下具有高效率，并使寄生电感降至最小，与分立方案相比，大大简化了布局设计。简单的布局和封装保证了新设计的一次通过率。
MAX15053采用1MHz、工厂校准的固定频率PWM工作模式。高开关频率结合PWM电流模式架构，允许采用紧凑的全陶瓷电容设计。
MAX15053提供电容可编程的软启动功能以减小浪涌电流，可启动进入预偏置工作状态，PGOOD开漏输出可用作中断或用于电源排序。
MAX15053采用9焊球(3 × 3阵列)、1.5mm × 1.5mm WLP封装，工作在-40°C至+85°C温度范围。
应用
- 分布式供电系统
- IP电话
- 笔记本电脑电源
- 便携式设备
- 线性稳压器的前置稳压
- 服务器电源
参考资料
数据手册 2
可靠性数据 1
用户手册 1
技术文章 5
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX15053EWL+ | Wafer-Level Package 3x3 Bump, Full Array | ||
| MAX15053EWL+T | Wafer-Level Package 3x3 Bump, Full Array |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件工具及仿真模型
EE-Sim Power®工具 1
EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。
立即开始EE-SimSIMPLIS Models 1
评估套件
MAX15053评估板
参考电路

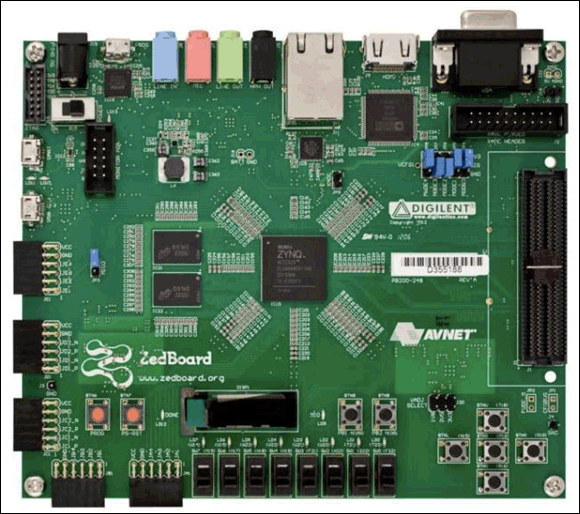

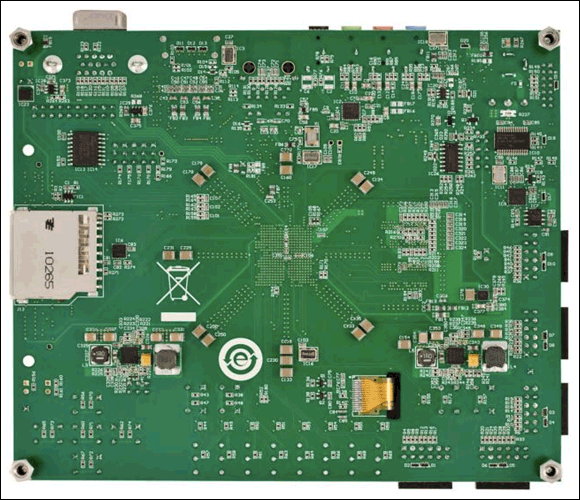

This fully tested reference design provides a complete solution for powering the Xilinx® Zynq® Extensible Processing Platform (EPP).
