MAX15051

高效、4A、1MHz、降压型调节器,内置开关,采用2mm x 2mm封装

更多 showmore-icon

3.3V/5V DC-DC调节器,优化用于小尺寸、高效率设计

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 内部18mΩ RDS(ON) MOSFET
  • 跳脉冲模式在轻载条件下可实现高效率(MAX15050)
  • 4A连续输出电流
  • 在整个负载、电源电压和温度变化范围内,输出电压精度保持在±1%
  • 工作在2.9V至5.5V电压
  • 0.6V至(0.9 x VIN)可调输出电压
  • 可调节软启动减小浪涌电流
  • 工厂校准的1MHz开关频率
  • 兼容陶瓷、聚合物和电解输出电容
  • 安全启动至预偏置输出
  • 使能输入/电源就绪输出
  • 过流和过热完全保护
  • 打嗝式过载保护
  • DDR应用中吸入/源出电流
  • 2mm x 2mm、16焊球(4 x 4阵列)、0.5mm焊球间距的WLP封装
更多细节
show more Icon

MAX15050/MAX15051高效开关调节器在0.6V至(0.9 x VIN)输出电压范围内可提供高达4A的负载电流。器件工作电压为2.9V至5.5V,非常适合板载负载点和后置稳压系统。在整个负载、电源电压和温度变化范围内,输出电压总精度保持在±1%以内。

MAX15050/MAX15051采用1MHz固定频率PWM工作模式。MAX15050具有跳脉冲模式,可提高轻载条件下的效率。MAX15050在单调软启动后,根据输出负载电流情况选择工作在强制PWM模式或跳脉冲模式。MAX15051单调软启动后,工作在强制PWM模式。较高的工作频率允许采用小尺寸外部元件。

片内低阻nMOS开关保证在重载下具有高效率,并将寄生电感降至最小,与分立方案相比,大大简化了布局。简单的布局和封装可确保新设计的一次通过率。

MAX15050/MAX15051采用宽带(> 26MHz)电压误差放大器。电压模式控制架构和电压误差放大器允许使用III型补偿机制,从而获得最大的环路带宽(高达200kHz)。较宽的环路频带能够支持快速瞬态响应,只需较小的输出电容,并允许采用全陶瓷电容设计。

MAX15050/MAX15051在高边和低边MOSFET上均具有打嗝式输出过载保护和峰值电流限制,发生短路、严重过载时,或在具有大电解电容的转换器中,能够确保安全工作。

MAX15050/MAX15051具有可调输出电压。输出电压可通过反馈端的2个外部电阻调整,或者在REFIN/SS输入施加外部基准电压进行调节。MAX15050/MAX15051提供可编程软启动时间,通过电容设置,以减小输入浪涌电流。内置热关断保护功能确保在任何条件下安全工作。MAX15050/MAX15051采用2mm x 2mm、16焊球(4 x 4阵列)、0.5mm焊球间距的WLP封装。

应用

  • ASIC/CPU/DSP核与I/O供电
  • 基站电源
  • DDR电源
  • 负载点
  • 便携式应用
  • RAID控制电源
  • 服务器电源
  • 电信与网络电源
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX15051EWE+
  • HTML
  • HTML
MAX15051EWE+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 2

MAX15051EVKIT

MAX15051评估板

zoom

MAX15051EVKIT

MAX15051评估板

MAX15051评估板

特性和优点

  • 2.9V至5.5V输入电压
  • 全陶瓷电容设计
  • 1MHz开关频率
  • 输出电压范围:0.6V至(0.9 x VIN)
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX15051评估板(EV kit)提供经过验证的设计,用于评估MAX15051内置开关的高效、4A、降压型调节器。评估板预设为1.8V输出,负载电流最大为4A,输入电源为2.9V至5.5V。IC工作在1MHz固定开关频率,使评估板能够实现全陶瓷电容设计和快速瞬态响应。

评估板PCB已安装MAX15051EWE+。

应用

  • ASIC/CPU/DSP核与I/O供电
  • 基站电源
  • DDR电源
  • 负载点
  • 便携式应用
  • RAID控制电源
  • 服务器电源
  • 电信与网络电源

MAX15050EVKIT

MAX15050评估板

zoom

MAX15050EVKIT

MAX15050评估板

MAX15050评估板

特性和优点

  • 2.9V至5.5V输入电压
  • 全陶瓷电容设计
  • 1MHz开关频率
  • 输出电压范围:0.6V至(0.9 x VIN)
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX15050评估板(EV kit)提供经过验证的设计,用于评估MAX15050内置开关的高效、4A、降压型调节器。评估板预设为1.8V输出,负载电流最大为4A,输入电源为2.9V至5.5V。IC工作在1MHz固定开关频率,使评估板能够实现全陶瓷电容设计和快速瞬态响应。

评估板PCB已安装MAX15050EWE+。

应用

  • ASIC/CPU/DSP核与I/O供电
  • 基站电源
  • DDR电源
  • 负载点
  • 便携式应用
  • RAID控制电源
  • 服务器电源
  • 电信与网络电源
工具和仿真

工具及仿真模型 2

参考电路

参考电路 1

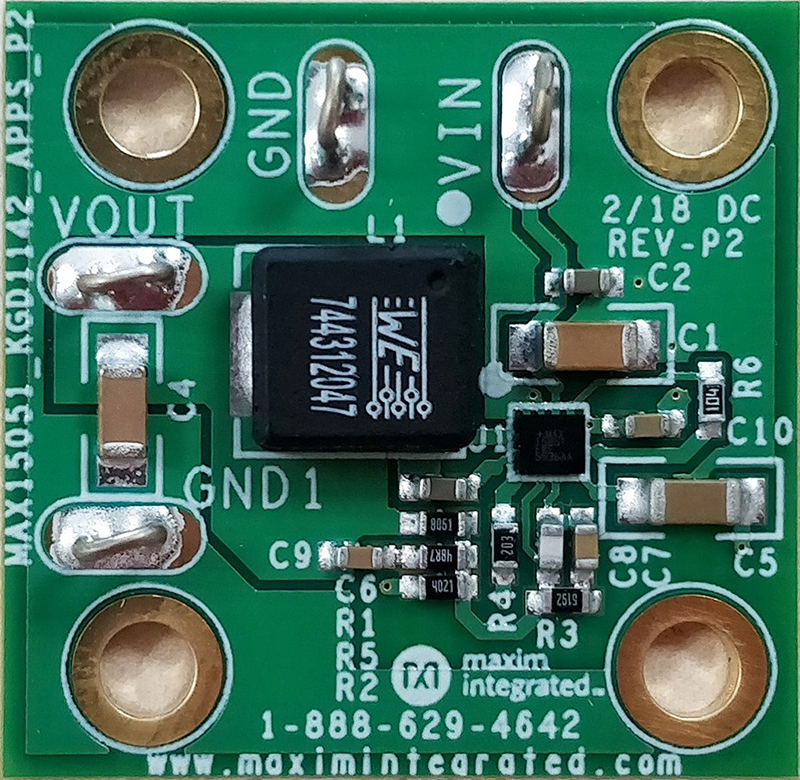

MAXREFDES1142

Ultra miniature Two Layer 4A, 1.8V Step-Down DC-DC Converter with Integrated Switches Using MAX15051

zoomopens a dialog

MAXREFDES1142

Ultra miniature Two Layer 4A, 1.8V Step-Down DC-DC Converter with Integrated Switches Using MAX15051

Ultra miniature Two Layer 4A, 1.8V Step-Down DC-DC Converter with Integrated Switches Using MAX15051

特性和优点

Features

  • 20μA Startup Current in UVLO
  • Programmable Input Undervoltage Lockout
  • Programmable Input Overvoltage Protection
  • Switching Frequency Synchronization
  • Adjustable Soft-Start
  • Programmable Slope Compensation
  • Fast Cycle-by-Cycle Peak Current Limit
  • 70ns Internal Leading-Edge Current-Sense Blanking
  • Hiccup Mode Output Short-Circuit Protection
查看参考设计详情 external link
