MAX15048

三输出buck控制器,提供跟踪/排序功能

更多 showmore-icon

低成本、三通道buck控制器,在小外形(5mm x 5mm)封装内提供排序、跟踪功能

产品详情
特性
  • 4.7V至23V或5V ±10%输入电压范围
  • 三输出同步buck控制器,采用120°错相工作方式
  • 预偏置启动(MAX15049)
  • 输出电压最低可调节至0.6V
  • 同步/比例跟踪(MAX15048)
  • 通过使能门限可实现精确的电压排序(MAX15049)
  • 外部补偿提供最大的灵活性
  • 数字软启动(MAX15048/MAX15049)和软停止(MAX15048)
  • 采用低边MOSFET的RDS(ON)实现无损谷电流模式电流检测
  • PGOOD输出
  • 集成自举二极管
  • 200kHz至1.2MHz可编程开关频率
  • 热关断和“打嗝式”输出短路保护
  • 节省空间的(5mm x 5mm)、32引脚TQFN封装

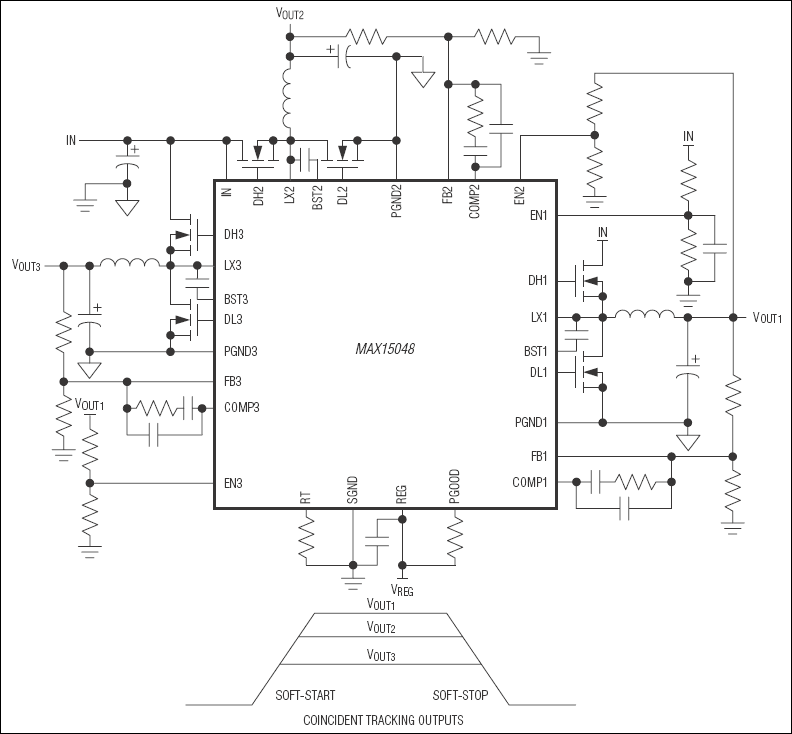

更多细节
show more Icon

MAX15048/MAX15049是三通道输出、脉宽调制(PWM)、降压型DC-DC控制器,具有跟踪(MAX15048)和排序(MAX15049)功能。器件工作在4.7V至23V输入电压范围。每个PWM控制器可提供低至0.6V的可调输出电压和高达15A的负载电流,并具有优异的负载和电源调整率。MAX15049可启动进入预偏置输出。MAX15048/MAX15049非常适合用于高性能、小尺寸电源管理方案。

器件提供同步跟踪、比例跟踪(MAX15048)或输出排序(MAX15049)多种选择,可以根据系统要求改变上电/断电顺序。MAX15048/MAX15049的各个PWM模块采用带有外部补偿的电压模式控制方案,具有优异的噪声抑制能力,并可选择多种电感值和电容类型,极大地提高了设计灵活性。各个PWM模块工作在相同的固定开关频率,可编程范围为200kHz至1.2MHz。120°错相工作时,各个转换器的工作频率高达1.2MHz,将输入电容纹波频率提高至3.6MHz,从而大大降低了RMS输入纹波电流以及输入旁路电容的尺寸。MAX15048/MAX15049集成自举二极管,进一步降低了系统成本。

MAX15048/MAX15049内置带有滞回的欠压锁定(UVLO)、数字软启动(MAX15048/MAX15049)/软停止(MAX15048)功能,保证每个转换器无干扰地上电和断电。电源就绪电路(PGOOD)监测全部三路输出,当所有输出均达到稳定电压时,向系统控制器/处理器提供一路电源就绪信号。器件的保护功能包括无损耗谷电流限制模式、“打嗝式”输出短路保护以及热关断保护。

MAX15048/MAX15049采用节省空间的5mm x 5mm、32引脚TQFN-EP无铅封装,工作在-40°C至+85°C扩展级温度范围。

应用

  • ASIC/CPU/DSP核与I/O供电
  • 基站电源
  • DDR电源
  • 负载点DC-DC转换器
  • RAID控制电源
  • 机顶盒
  • 电信与网络电源

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX15049EVKIT

MAX15049评估板

zoom

MAX15049EVKIT

MAX15049评估板

MAX15049评估板

特性和优点

  • 三路输出电源
    • VOUT1 (3.3V、3A)
    • VOUT2 (1.8V、3A)
    • VOUT3 (1.2V、6A)
  • 5.5V至16V输入电压(设计优化于12V输入)
  • 可选择工作在4.5V至5.5V输入电压
  • 每个转换器均工作在500kHz开关频率
  • 可将开关频率设置为最高1.2MHz
  • 排序模式(更改少数元件即可实现跟踪模式)
  • PGOOD电源监测
  • 小尺寸1.5in x 1in电路外形
  • OUT1输出峰值效率为92.8%
  • 完全安装并经过测试

产品详情

MAX15049评估板(EV kit)是完全安装并经过测试的PCB,用于评估MAX15049的性能。MAX15049是高性能、三通道同步buck控制器,具有排序功能。该评估板的直流输入电压范围为5V至16V (12V,典型值)。

MAX15049评估板输出可配置为3.3V、1.8V和1.2V,分别提供3A、3A和6A负载电流。评估板的开关频率设置为500kHz,也可通过替换一个电阻设置为最高1.2MHz。评估板出厂时配置为排序(MAX15049)功能,启动时进入预偏置。该评估板还可以通过更改少数元件,用于评估MAX15048的跟踪功能。提供PGOOD逻辑信号输出焊盘,便于电路监测。

MAX15049评估板安装了MAX15049ETJ+。如需评估MAX15048,请联系工厂获取引脚兼容的MAX15048ETJ+免费样品。

应用

  • ASIC/CPU/DSP核与I/O供电
  • 基站电源
  • DDR电源
  • 负载点DC-DC转换器
  • RAID控制电源
  • 机顶盒
  • 电信与网络电源
