MAX15003

三输出buck控制器,提供跟踪/排序功能

更多 showmore-icon

设计灵活的三通道控制器,每路可提供15A输出,具有排序和跟踪控制

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 5.5V至23V或5V ±10%输入电压范围
  • 三输出同步buck控制器
  • 可选择的同相或120°错相工作模式
  • 输出电压可调范围为0.6V至0.85VIN
  • 采用RSENSE实现无损谷电流限流模式或精确的谷电流检测
  • 外部补偿提供最大的灵活性
  • 数字软启动或软停止
  • 排序或同步/比例VOUT跟踪
  • 独立的PGOOD输出
  • /RESET,具有可编程超时周期
  • 200kHz至2.2MHz可编程开关频率
  • 外部频率同步
  • “打嗝式”输出短路保护
  • 节省空间的7mm x 7mm、48引脚TQFN封装

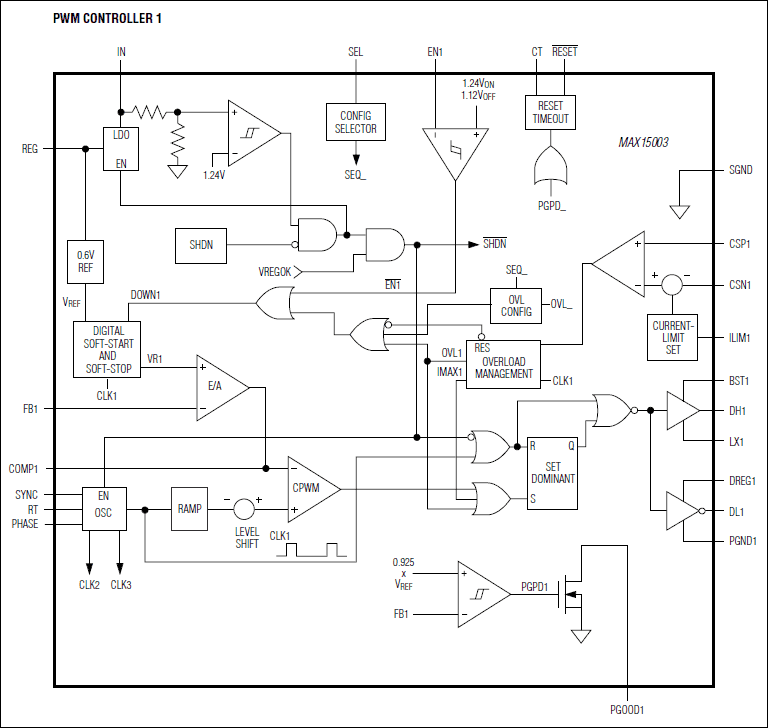

更多细节
show more Icon

MAX15003是一款三通道输出、脉宽调制(PWM)、降压型DC-DC控制器,具有采样/排序功能。该器件可工作在5.5V至23V或5V ±10%的输入电压范围。每个PWM控制器可提供低至0.6V的可调输出电压和高达15A的电流,并具有优异的负载和线路调整率。MAX15003非常适合用于高性能、小尺寸电源管理方案。

器件可提供同步跟踪、比例跟踪以及输出排序多种选择,可以根据系统要求改变上电/断电顺序。MAX15003的各个PWM模块采用电压模式控制方案,具有外部补偿,具有优异的噪声抑制能力,并可选择多种电感值和电容类型,提供了极大的设计灵活性。各个PWM模块工作在相同的固定开关频率,可编程范围为200kHz至2.2MHz,并可通过SYNC输入与外部时钟信号同步。120°错相工作时,各个转换器的工作频率高达2.2MHz,将输入电容纹波频率提高至6.6MHz,从而大大降低了RMS输入纹波电流和对输入旁路电寸的要求。

MAX15003内置输入欠压锁定,带有滞回、数字软启动/软停止功能,保证每个转换器无干扰地上电和断电。上电复位(/RESET)电路具有可调节超时周期,监测所有三路输出,当所有输出达到稳定电压时,向处理器输出/RESET信号。MAX15003的保护功能包括无损耗谷电流限制模式以及“打嗝式”输出短路保护。

MAX15003采用节省空间的7mm x 7mm、48引脚TQFN-EP封装,工作在-40°C至+125°C汽车级温度范围。有关MAX15003双路输出器件的详细信息,请参考MAX15002的数据资料。

应用

  • 网络/服务器电源
  • PCI Express®主机总线适配器电源
  • 负载点DC-DC转换器
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX15003ATM+
  • HTML
  • HTML
MAX15003ATM+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX15003EVKIT

MAX15003评估板

zoom

MAX15003EVKIT

MAX15003评估板

MAX15003评估板

特性和优点

  • 三路输出电源
    • VOUT1 (3.3V,3A)
    • VOUT2 (2.5V,4A)
    • VOUT3 (1.2V,10A)
  • 600kHz PWM开关
  • 开关频率最高可设置为2.2MHz
  • 外部频率同步
  • 可选择的跟踪或排序工作模式
  • 可选择的相位工作模式
  • 独立的PGOOD和/RESET信号输出
  • 完全安装并经过测试

产品详情

MAX15003评估板(EV kit)是完全安装并经过测试的表面贴装印刷电路板(PCB),用于评估MAX15003 IC的性能。MAX15003 IC是高性能、三通道同步降压控制器,每通道可输出高达10A的电流,并具有跟踪、排序功能。该评估板的标称直流输入电压范围为6V至14V (12V典型值)。

该评估板输出可配置为3.3V、2.5V和1.2V,分别提供3A、4A和10A的电流。MAX15003 IC的开关频率可设置为600kHz或同步于频率高达2.2MHz的外部时钟。可配置相位跟踪/排序模式,提供PGOOD1、PGOOD2、 PGOOD3和/RESET逻辑信号输出焊盘,用于电路监测。

应用

  • 网络/服务器电源
  • PCI Express®主机总线适配器电源
  • 负载点DC-DC转换器
