MAX15034

可配置的单/双路输出、同步buck控制器,支持大电流应用

更多 showmore-icon

双通道转换器,可配置为每路25A或单路50A输出

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 4.75V至5.5V或5V至28V输入电压范围
  • 双路输出同步buck控制器
  • 可配置为两路独立输出(25A)或单路输出(50A)
  • 平均电流模式控制具有精确的可调限流
  • 180°错相工作模式减小了输入滤波电容的尺寸
  • 并联工作模式下,可限制反向吸入电流
  • 每路输出电压在0.61V至5.5V范围内可调
  • 独立的可编程自适应电压定位
  • 单调启动进入预偏置输出
  • 每路输出具有独立的关断
  • 每相开关频率可编程,范围为100kHz至1MHz
  • 振荡器频率可同步至200kHz至2MHz
  • 输出具有数字软启动
  • 打嗝模式过流保护
  • 过热关断
  • 增强散热型28引脚TSSOP封装,可耗散2.1W功率
更多细节
show more Icon

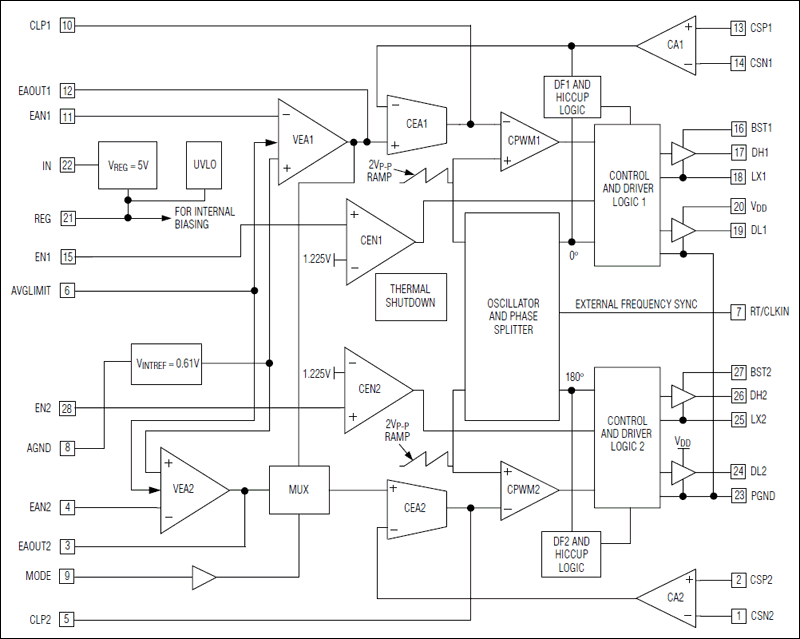

MAX15034是双相、可配置的单路或双路输出buck控制器,输入电压范围为4.75V至5.5V或5V至28V。模式选择输入可将器件设置为双路输出电源,或将两相连接在一起构成单路输出、大电流电源。MAX15034的每一路输出通道可驱动n沟道MOSFET,并能提供大于25A的负载电流。MAX15034采用平均电流模式控制,每相的开关频率高达1MHz,两相之间呈180°错相工作模式。错相工作模式大大降低了双相、单路输出电压应用中的输入电容纹波电流和输出电压纹波。每路控制器都具有高性能的电流和电压误差放大器,可为实现最优的输出滤波器L-C取值和瞬态响应提供补偿。

MAX15034提供两路使能输入,具有精确的导通门限,可实现两路输出电压的排序。该器件的开关频率可通过外部电阻编程设置,范围为100kHz至1MHz。MAX15034可同步至外部时钟。每路输出电压在0.61V至5.5V范围内可调。此外,该器件还包括热关断和打嗝模式短路保护功能。在要求快速瞬态响应或精确调节输出电压的应用中,可采用带自适应电压定位的MAX15034。

MAX15034采用增强散热型28引脚TSSOP封装,能够耗散2.1W功率。器件工作在-40°C至+125°C汽车级温度范围。

应用

  • 图形卡
  • 高端机算计/工作站/服务器
  • 网络系统
  • 负载点大电流/高密度电信系统DC-DC调节器
  • RAID系统

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX15034AAUI+
  • HTML
  • HTML
MAX15034BAUI+
  • HTML
  • HTML
MAX15034BAUI+T
  • HTML
  • HTML
MAX15034BAUI/V+
  • HTML
  • HTML
MAX15034BAUI/V+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 17, 2018

- 1721E

ASSEMBLY

MAX15034BAUI/V+T

量产

12月 7, 2015

- 1601

ASSEMBLY

MAX15034BAUI/V+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 17, 2018

- 1721E

arrow down

ASSEMBLY

MAX15034BAUI/V+T

量产

12月 7, 2015

- 1601

arrow down

ASSEMBLY

MAX15034BAUI/V+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX15034BEVKIT

MAX15034B和MAX5066评估板

zoom

MAX15034BEVKIT

MAX15034B和MAX5066评估板

MAX15034B和MAX5066评估板

特性和优点

  • 5V至16V输入电压范围(针对12V输入优化)
  • 输出电压
    • 1.2V/20A (0.61V至5.5V之间可调)
    • 1.2V/20A (0.61V至5.5V之间可调)
  • 300kHz开关频率
  • 可并联两路输出,提供更大输出电流(模式功能)
  • 平均电流模式控制提供精确的电流限制
  • 并联通道间的电流均分精度达±5%
  • 180°错相工作模式减小了输入滤波电容的尺寸
  • 过热关断
  • 极佳的输入电源和负载瞬变响应
  • “打嗝”式过流保护
  • 可同步至外部时钟
  • 提供输出直流精度
  • 小外形元件
  • 完全安装并经过测试

产品详情

MAX15034B评估板(EV kit)为两相、双输出buck转换器,具有5V至16V输入范围。MAX15034B评估板产生两路1.2V输出电压(VOUT1和VOUT2),每路都可提供20A输出电流,效率高达86.7%。MAX15034B评估板采用平均电流控制模式,各相均工作在300kHz开关频率,两相相差180°。

MAX15034B评估板是经过完全安装与测试的电路板。通过改变反馈电阻R4–R7可在0.61V至5.5V之间调整两路输出,其它特性包括热关断和“打嗝”式短路保护。

应用

  • 图形卡
  • 高端机算计/工作站/服务器
  • 网络系统
  • 负载点大电流/高密度电信系统DC-DC调节器
  • RAID系统
