MAX15026

低成本、小尺寸、能够工作在4.5V至28V宽电压范围的DC-DC同步buck控制器

更多 showmore-icon

低成本、通用的DC-DC控制器,工作在4.5V至28V,适合各种应用

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 6
特性
  • 4.5V至28V或5V ±10%输入电压范围
  • 0.6V至(0.85 x VIN)可调输出
  • 200kHz至2MHz可调开关频率
  • 可启动至预偏置负载
  • 具有可调温度补偿门限的无损、逐周期、谷电流模式限流
  • 吸电流模式限流保护
  • 自适应的内部数字软启动
  • ±1%精度的电压基准
  • 内部升压二极管
  • 自适应同步整流无需外部续流肖特基二极管
  • 打嗝模式短路保护
  • 热关断
  • 电源就绪输出及使能输入用于电源排序
  • ±5%精度的使能输入门限
  • 通过AEC-Q100认证(MAX15026B)
更多细节
show more Icon

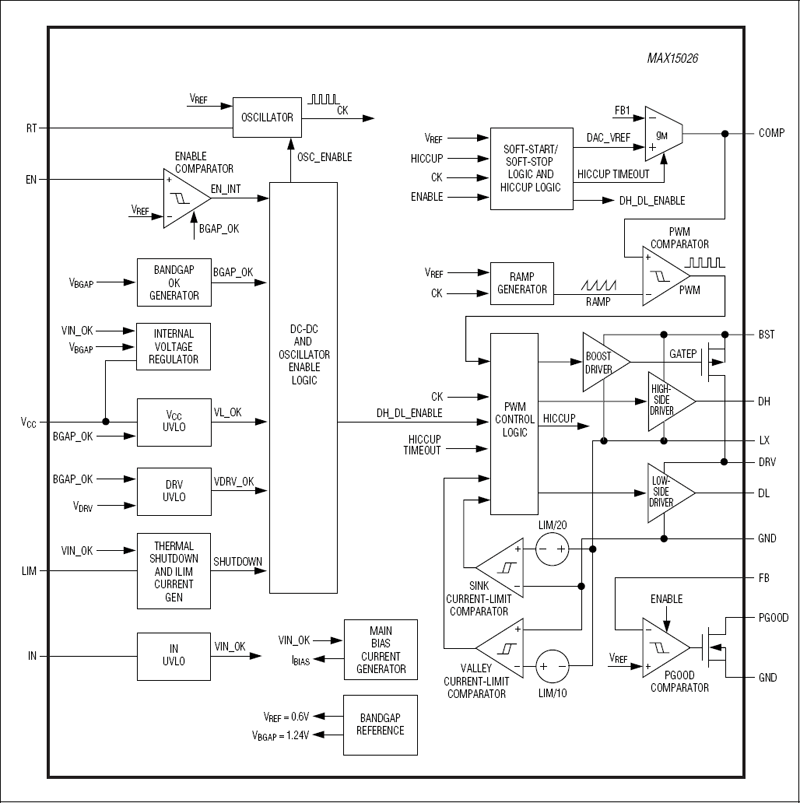

MAX15026同步降压控制器工作在4.5V至28V输入电压范围内,可产生调节范围为输入电压的85%到低至0.6V的输出电压,支持高达25A的负载电流。器件允许单调启动至预偏置而不对输出放电,并具有自适应的内部数字软启动功能。

MAX15026可通过外部电阻在200kHz至2MHz范围内调节开关频率。MAX15026的自适应同步整流无需外部续流肖特基二极管。该器件用外部低边MOSFET的导通电阻作为电流检测元件,省去了电流检测电阻。这样无需检流电阻即可在输出过载或输出短路故障情况下保护DC-DC元件不受损坏。打嗝模式限流降低了短路情况下的功耗。MAX15026包括一个电源就绪输出和一个具有精确开启/关断门限的使能输入,可用于输入电源监测和电源排序。

其它保护功能包括吸电流模式限流及热关断。

当器件从输出吸电流时,吸电流模式限流功能可防止反向电感电流达到危险值。

MAX15026采用节省空间和增强散热型3mm x 3mm、14引脚TDFN-EP封装。MAX15026可工作在扩展级-40°C至+85°C以及汽车级-40°C至+125°C温度范围。

MAX15026C设计提供额外的先断后通时间裕量。

应用

  • DSP电源
  • 用于LCD TV的二次变换电源
  • 负载点稳压器
  • 电源模块
  • 机顶盒
  • 交换机/路由器
产品模型 6

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX15026BETD+
  • HTML
  • HTML
MAX15026BETD+T
  • HTML
  • HTML
MAX15026CATD+
  • HTML
  • HTML
MAX15026CATD+T
  • HTML
  • HTML
MAX15026CETD+
  • HTML
  • HTML
MAX15026CETD+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

ASSEMBLY

MAX15026BETD+

量产

MAX15026BETD+T

量产

MAX15026CATD+

量产

MAX15026CATD+T

量产

MAX15026CETD+

量产

MAX15026CETD+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

arrow down

ASSEMBLY

MAX15026BETD+

量产

MAX15026BETD+T

量产

MAX15026CATD+

量产

MAX15026CATD+T

量产

MAX15026CETD+

量产

MAX15026CETD+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

MAX15026BEVKIT

MAX1502B评估板

zoom

MAX15026BEVKIT

MAX1502B评估板

MAX1502B评估板

特性和优点

  • 5V至16V输入电压范围
  • 对于MAX15026B,输入电压为4.5V至5.5V
  • 输出1.5V/10A
  • 600kHz开关频率
  • 使能输入
  • 电源就绪输出
  • 完全安装并经过测试

产品详情

MAX15026B评估板(EV kit)是完全安装并经过测试的PCB,包含评估10A同步降压控制器MAX15026B功能所需的全部电路。

MAX15026B评估板正常工作需要最大可提供4A电流的5V至16V电源。MAX15026B评估板输出设定为1.5V,并可提供高达10A的输出电流。控制器开关频率设置为600kHz。MAX15026B评估板带有使能电路及监测电源就绪输出的PCB焊盘。

应用

  • DSP电源
  • 用于LCD TV的二次变换电源
  • 负载点稳压器
  • 电源模块
  • 机顶盒
  • 交换机/路由器

MAX15026CEVKIT

MAX15026C评估板

zoom

MAX15026CEVKIT

MAX15026C评估板

MAX15026C评估板

特性和优点

  • 5V至16V输入电压范围
  • IC的可选输入电压范围为4.5V至5.5V
  • 1.5V、10A输出
  • 600kHz开关频率
  • 使能输入
  • 电源就绪输出
  • 完全安装并经过测试

产品详情

MAX15026C评估板(EV kit)是完全安装并经过测试的PCB,包含评估10A同步降压控制器MAX15026C性能所需的全部电路。

评估板正常工作需要最大可提供4A电流的5V至16V电源。评估板输出配置为1.5V,并可提供高达10A的输出电流。控制器开关频率设置为600kHz。评估板带有使能电路及监测电源就绪输出的PCB焊盘。

应用

  • DSP电源
  • 用于LCD TV的二次变换电源
  • 负载点稳压器
  • 电源模块
  • 机顶盒
  • 交换机/路由器
