MAX15023

4.5V至28V宽输入范围、双路输出同步buck控制器

更多 showmore-icon

低成本、双通道DC-DC控制器,工作在4.5V至28V,适合各种应用

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • 5.5V至28V或5V ±10%输入电压范围
  • 0.6V至(0.85 x VIN)可调输出
  • 200kHz至1MHz可调开关频率
  • 保证单调启动至预偏置负载
  • 无损、逐周期、低边、峰值限流具有可调节温度补偿门限
  • 具有逐周期、低边、峰值限流保护
  • 专有的自适应内部数字软启动
  • 精度为±1%的电压基准
  • 内置自举二极管
  • 自适应同步整流无需外部续流肖特基二极管
  • 打嗝式短路保护及热关断
  • 电源就绪输出及模拟使能输入用于电源排序功能
更多细节
show more Icon

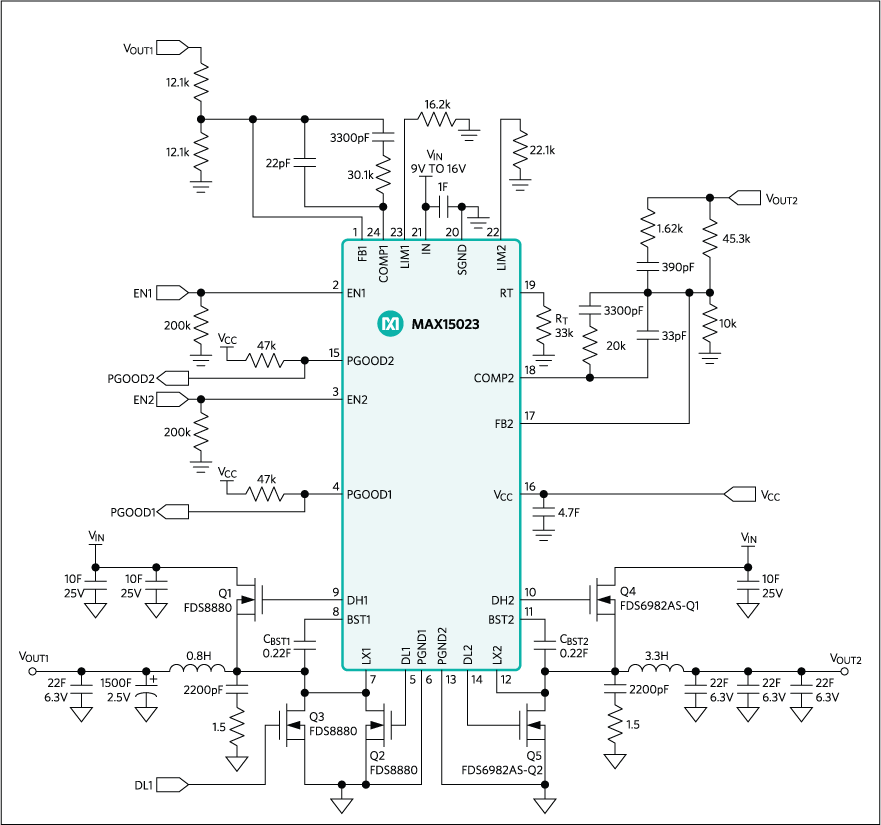

MAX15023双通道同步降压控制器的工作电压为5.5V至28V或5V ±10%,可生成两路独立的输出电压。每路输出电压的调节范围为输入电压的85%至0.6V,并支持12A或更大的负载电流。器件工作在180°错相模式,有助于减小输入电压纹波和总的RMS输入纹波电流。

MAX15023可通过外部电阻在200kHz至1MHz范围内调节开关频率。MAX15023的自适应同步整流无需外部续流肖特基二极管。该器件用外部低边MOSFET的导通电阻作为电流检测元件,无需电流检测电阻。这样可以在无需外部电阻的情况下,保护DC-DC电路,使其在输出过载或输出短路故障下不会损坏。打嗝式限流降低了短路功耗。MAX15023包括两个独立的电源就绪输出和两个独立的具有精确开/关门限的使能输入,用于电源监测和电源排序。

其它保护功能包括逐周期、低边、峰值限流及热关断。当器件从输出吸收电流时,逐周期、低边、峰值限流功能可防止反向电感电流超过临界值。MAX15023还允许预偏置启动不会造成输出放电,并具有自适应内部数字软启动。这一新的专有功能可以使外部大输出电容在启动时单调充电,并在打嗝式短路保护期间实现良好的峰值电感电流控制。

MAX15023采用节省空间且散热性能良好的4mm x 4mm、24引脚TQFN-EP封装。工作在-40°C至+85°C扩展级温度范围。

应用

  • DSP电源
  • 用于LCD TV的二次变换电源
  • 负载点调节器
  • 电源模块
  • 机顶盒
  • 交换机/路由器
产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX15023ETG+
  • HTML
  • HTML
MAX15023ETG+T
  • HTML
  • HTML
MAX15023ETG/V+
  • HTML
  • HTML
MAX15023ETG/V+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

ASSEMBLY

MAX15023ETG+

量产

MAX15023ETG+T

量产

10月 13, 2017

- 1673

ASSEMBLY

MAX15023ETG/V+

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

arrow down

ASSEMBLY

MAX15023ETG+

量产

MAX15023ETG+T

量产

10月 13, 2017

- 1673

arrow down

ASSEMBLY

MAX15023ETG/V+

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX15023EVKIT

MAX15023评估板

zoom

MAX15023EVKIT

MAX15023评估板

MAX15023评估板

特性和优点

  • 9V至16V输入范围
  • MAX15023可选择4.5V至5.5V输入范围
  • 1.2V/10A (VOUT1)
  • 3.3V/5A (VOUT2)
  • 500kHz开关频率
  • 独立使能输入
  • 独立电源就绪输出
  • 可配置电源排序
  • 无铅、符合RoHS标准
  • 完全安装并经过测试

产品详情

MAX15023评估板(EV kit)是完全安装并经过测试的PCB,包含了评估MAX15023双路、同步降压控制器所需的全部电路。

MAX15023评估板正常工作时需要最大可提供5A电流的9V至16V电源。MAX15023评估板输出设定为1.2V/10A和3.3V/5A。两个降压控制器采用180°异相工作,降低了输入电压纹波和总的RMS输入纹波电流。

转换器开关频率为500kHz。评估板的每路转换器具有独立的使能控制PCB焊盘,两个转换器的电源就绪输出可用于配置输出电源排序。

应用

  • DSP电源
  • 用于LCD TV的二次变换电源
  • 负载点调节器
  • 电源模块
  • 机顶盒
  • 交换机/路由器
