概览
优势和特点
- 延长系统电池使用时间
- Micro-IQ 250mW升/降压调节器
- 1.8V至5.5V输入电压
- 2.5V至5V可编程输出电压
- 1.1μA静态电流
- 可编程限流
- Micro-IQ 200mA降压调节器
- 1.8V至5.5V输入电压
- 1.0V至2.0V可编程输出电压
- 0.9μA静态电流
- Micro-IQ 100mA LDO
- 1.71V至5.5V输入电压
- 0.9V至4.0V可编程输出电压
- 0.9μA静态电流
- 可配置作为负载开关
- Micro-IQ 250mW升/降压调节器
- 延长产品保存期限
- 电池密封模式(MAX14720)
- 120nA电池电流
- 电源开关导通电阻
- 250mΩ (最大值) @ 2.7V
- 500mΩ (最大值) @ 1.8V
- 电池阻抗检测器
- 电池密封模式(MAX14720)
- 易于实现的系统控制
- 可配置功率模式和复位行为(MAX14720)
- 按钮检测，支持超低功耗运输模式
- 将所有负载从电池断开，将漏泄降低至1μA以下
- 上电复位(POR)延迟和电压排序
- 独立使能引脚(MAX14750)
- 电压监测器多路复用器
- I2C控制接口
- 可配置功率模式和复位行为(MAX14720)
产品详情

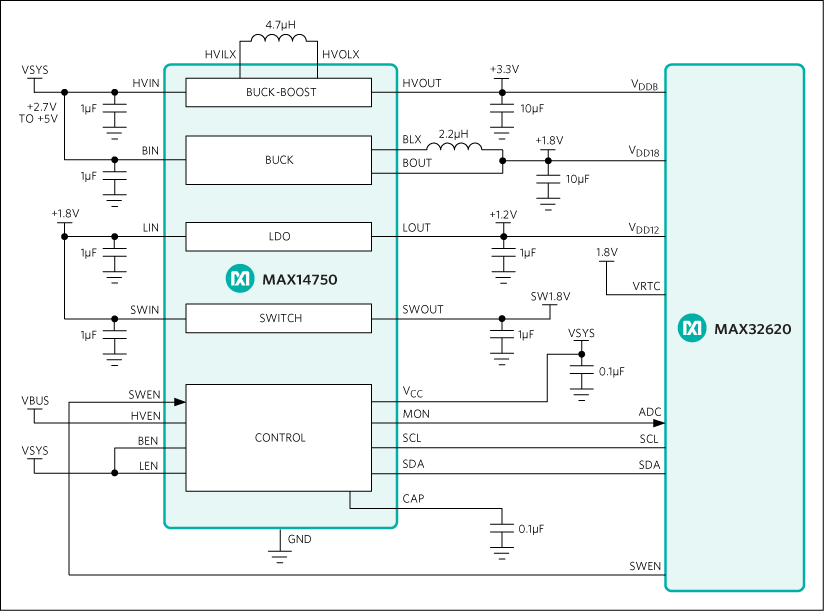

MAX14720/MAX14750为紧凑的电源管理方案，适用空间受限、电池供电，尺寸和效率至关重要应用。两款器件均集成一个电源开关、一个线性稳压器、一个降压调节器和一个升/降压调节器。
MAX14720设计为原边电源管理器件，适用于非充电电池(纽扣电池、双碱性电池)应用，或者用于电池可插拔及独立充电的可充电方案。器件包括按钮监测器和排序器。
MAX14750可作为可充电应用中充电器或PMIC很好的一个搭配。器件为每项功能提供直接引脚控制，以实现更灵活的顺序控制。
器件包括两个可编程的Micro-IQ，多个高效开关转换器：一个升/降压调节器和一个同步降压调节器。这些调节器具有突发模式，提高轻载条件下的效率。
低压差线性稳压器具有可编程输出，还可用作电源开关去可断开系统外设的静态负载。
器件还包括具有电池监测能力的电源开关，这个开关可将电池与所有系统负载在不工作时隔离开，最大程度延长电池寿命。开关还可用于隔离电池阻抗测量。同样也可用作通用负载开关。
MAX14720包括可编程电源控制器，允许器件配置用于要求真正关断状态的应用或总是导通的应用。该控制器提供延迟复位信号、电压顺序，以及用户化的按钮定时，用于开/关控制和恢复硬复位。
两款器件还包括一个多路复用器，用于监测每项功能电源输入和输出。
器件采用25焊球、0.4mm焊球间距、2.26mm x 2.14mm晶圆级封装(WLP)，工作在-40°C至+85°C扩展级温度范围。
应用
- 便携式医疗设备
- 可穿戴健身设备
- 可穿戴医疗设备
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
