LTM8067

3VIN 至 40VIN 隔离式 μModule DC/DC 转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 3
特性
  • 2kVAC 隔离式μModule 转换器
  • UL60950 识别文件 464570
  • 宽输入电压范围:3V 至 40V
  • 高达 450mA 的输出电流 (VIN = 24V,VOUT = 5V)
  • 电流模式控制
  • 可由用户配置的欠压闭锁
  • 扁平 (9mm x 11.25mm x 4.92mm) BGA 封装
更多细节
show more Icon

LTM8067 是一款 2kVAC 隔离型反激式 μModule® (电源模块) DC/DC 转换器。LTM8067 的封装中内置了开关控制器、电源开关、变压器以及所有的支持组件。LTM8067 可以在 2.8V 至 40V 的输入电压范围内运作,支持 2.5V 至 24V 的输出电压范围 (由单个电阻器来设定)。仅需采用输出和输入电容器便可构成完整的设计。

LTM8067 采用耐热性能增强型、紧凑 (9mm x 11.25mm x 4.92mm) 模压树脂球栅阵列 (BGA) 封装,适合使用标准的表面贴装设备来进行自动化装配。LTM8067 采用 SnPb 或符合 RoHS 标准的端子涂层。



应用

  • 隔离式 IGBT 栅极驱动器
  • 工业传感器
  • 工业开关
  • 测试和测量设备
产品模型 3

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTM8067EY#PBF
  • HTML
  • HTML
LTM8067IY
  • HTML
  • HTML
LTM8067IY#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM8067EY#PBF

量产

LTM8067IY

量产

LTM8067IY#PBF

量产

8月 25, 2020

- 20_0276

LTM8067, LTM8068 Datasheet Electrical Specification Change

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

4月 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM8067EY#PBF

量产

LTM8067IY

量产

LTM8067IY#PBF

量产

8月 25, 2020

- 20_0276

arrow down

LTM8067, LTM8068 Datasheet Electrical Specification Change

2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

4月 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

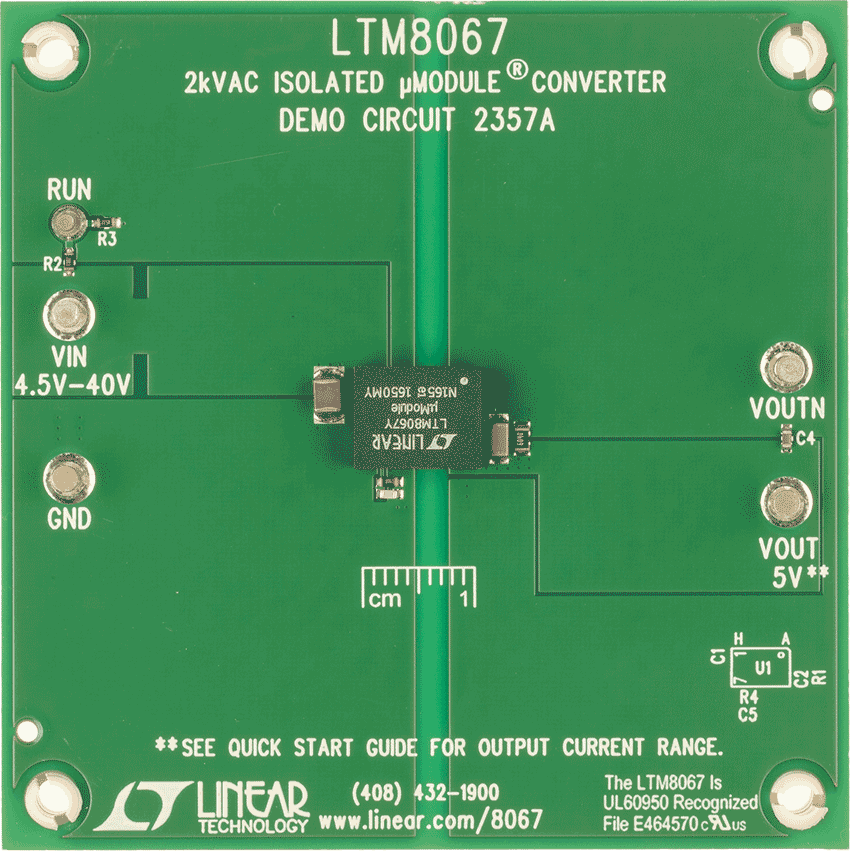

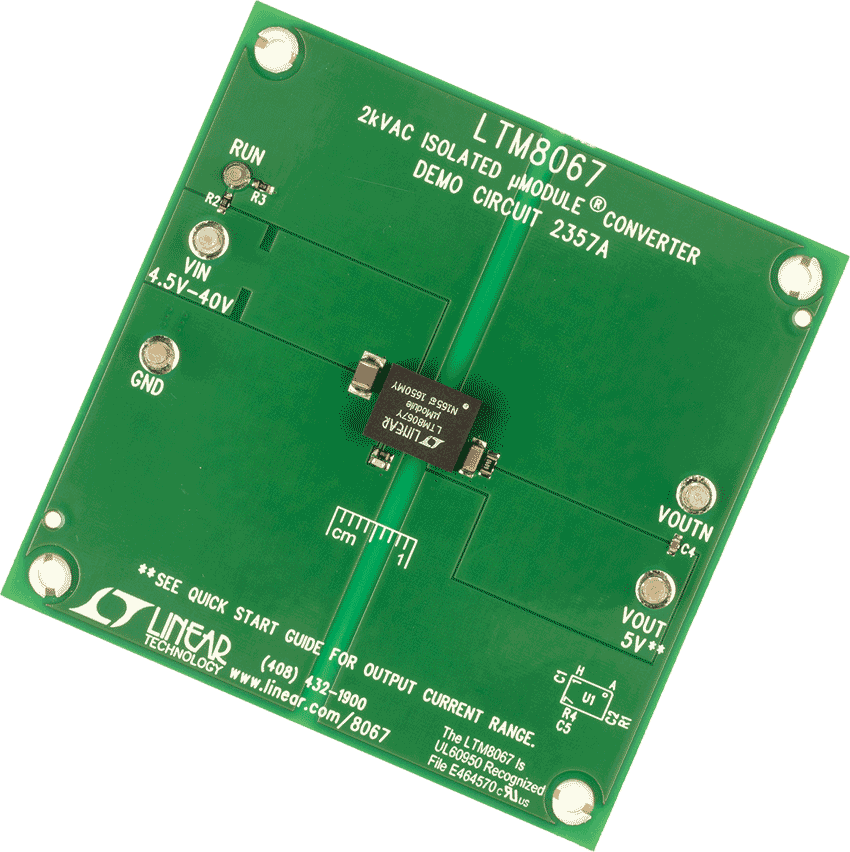

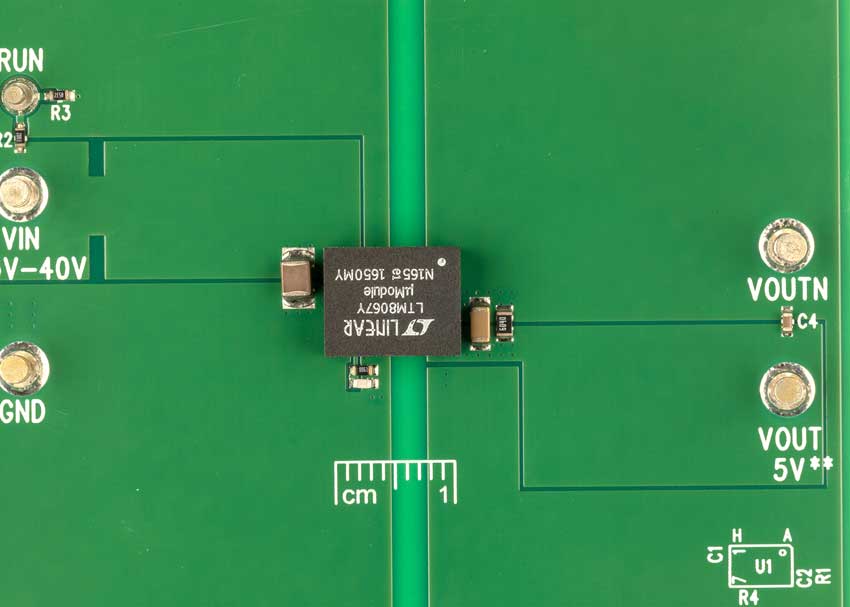

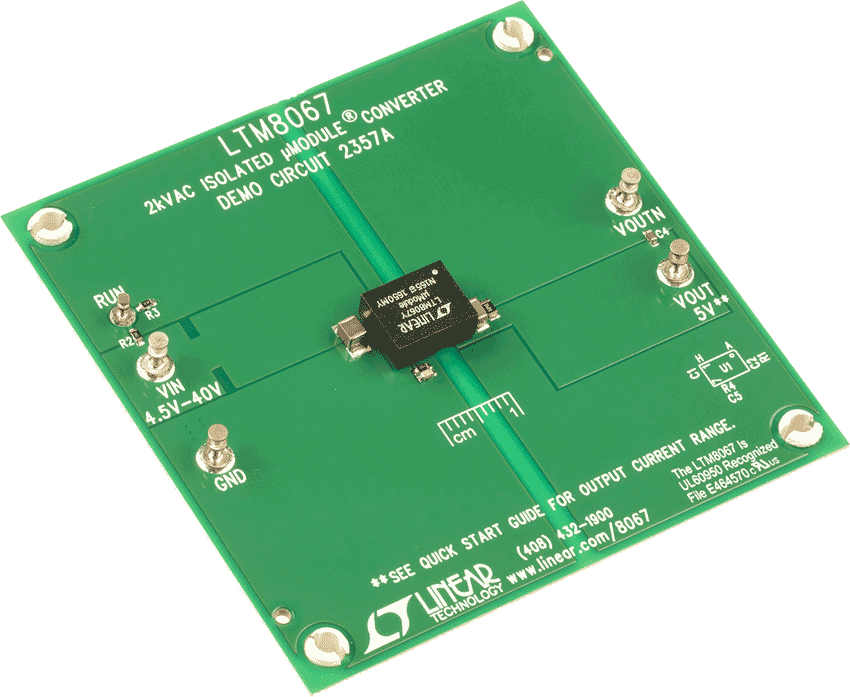

DC2357A

LTM8067 Demo Board | Isolated μModule DC/DC Converter

zoom

DC2357A

LTM8067 Demo Board | Isolated μModule DC/DC Converter

LTM8067 Demo Board | Isolated μModule DC/DC Converter

产品详情

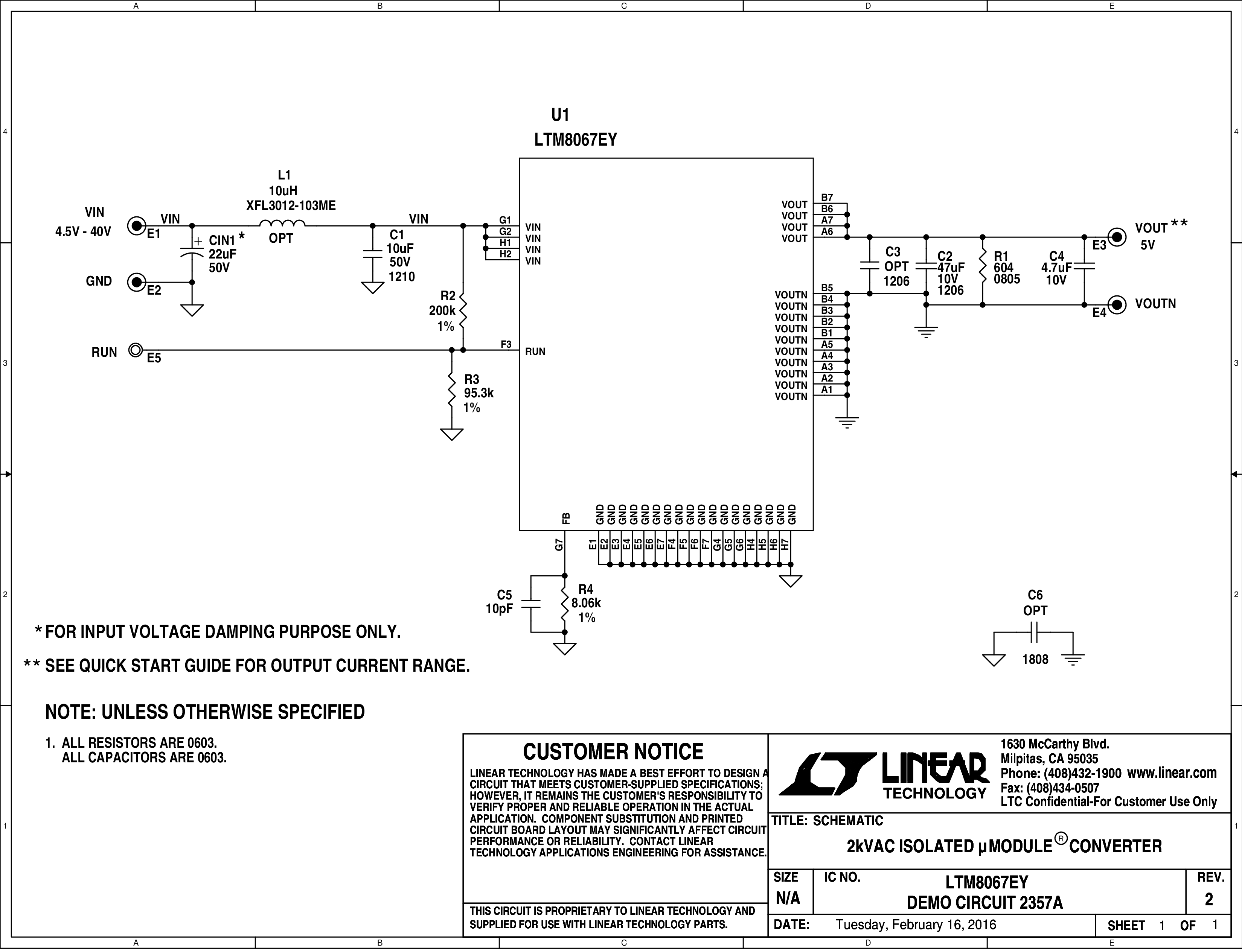

The Demo circuit 2357A is a 2kV AC isolated flyback μModule® DC/DC converter featuring the LTM8067. The demo circuit is designed for a 5V flyback output from a 4.5V to 40V input. The typical current capability of the 5V flyback output varies with input voltage from about 200mA at 4.5VIN to about 500mA at 40VIN. Figure 1 shows the maximum output current on VOUT. R1 provides the necessary minimum load current to keep the output voltage in regulation throughout the entire input voltage range. Please see the typical performance characteristic curves in the LTM8067 data sheet to determine the minimum load current for other input/output configurations.

The LTM8067 data sheet gives complete description of the device, operation and application information. The data sheet must be read in conjunction with this quick start guide for demo circuit 2357A.

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
