概览
优势和特点
- 完整的降压型开关模式电源
- CVCC：恒定电压、恒定电流
- 两象限：供应及吸收输出电流
- 可通过并联以增加输出电流，即使采用不同的电压电源也不例外

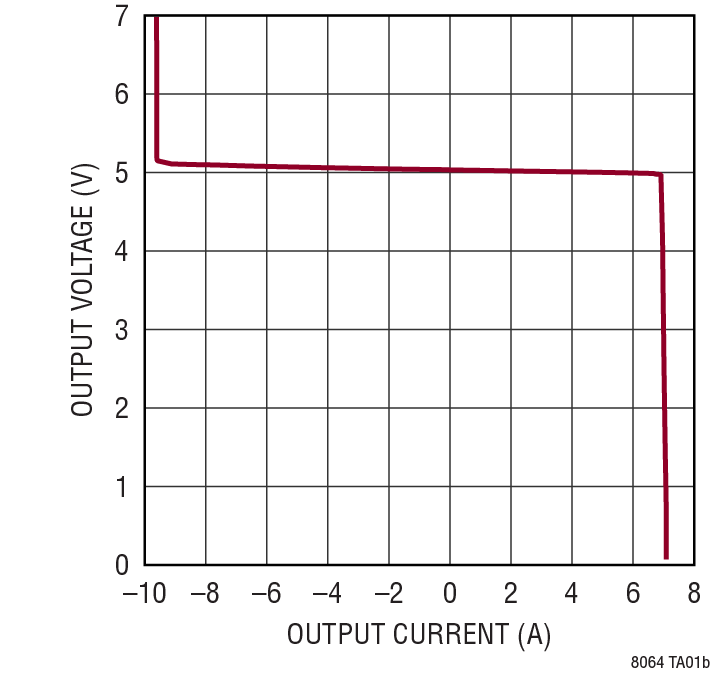

- 可调输出电流在供应时可高达 7A 或在吸收时可达 9.1A
- 宽输入电压范围：6V 至 58V
- 1.2V 至 36V 输出电压
- 可选的开关频率：100kHz 至 1MHz
- 符合 (e1) RoHS 标准的封装
- 可编程软起动

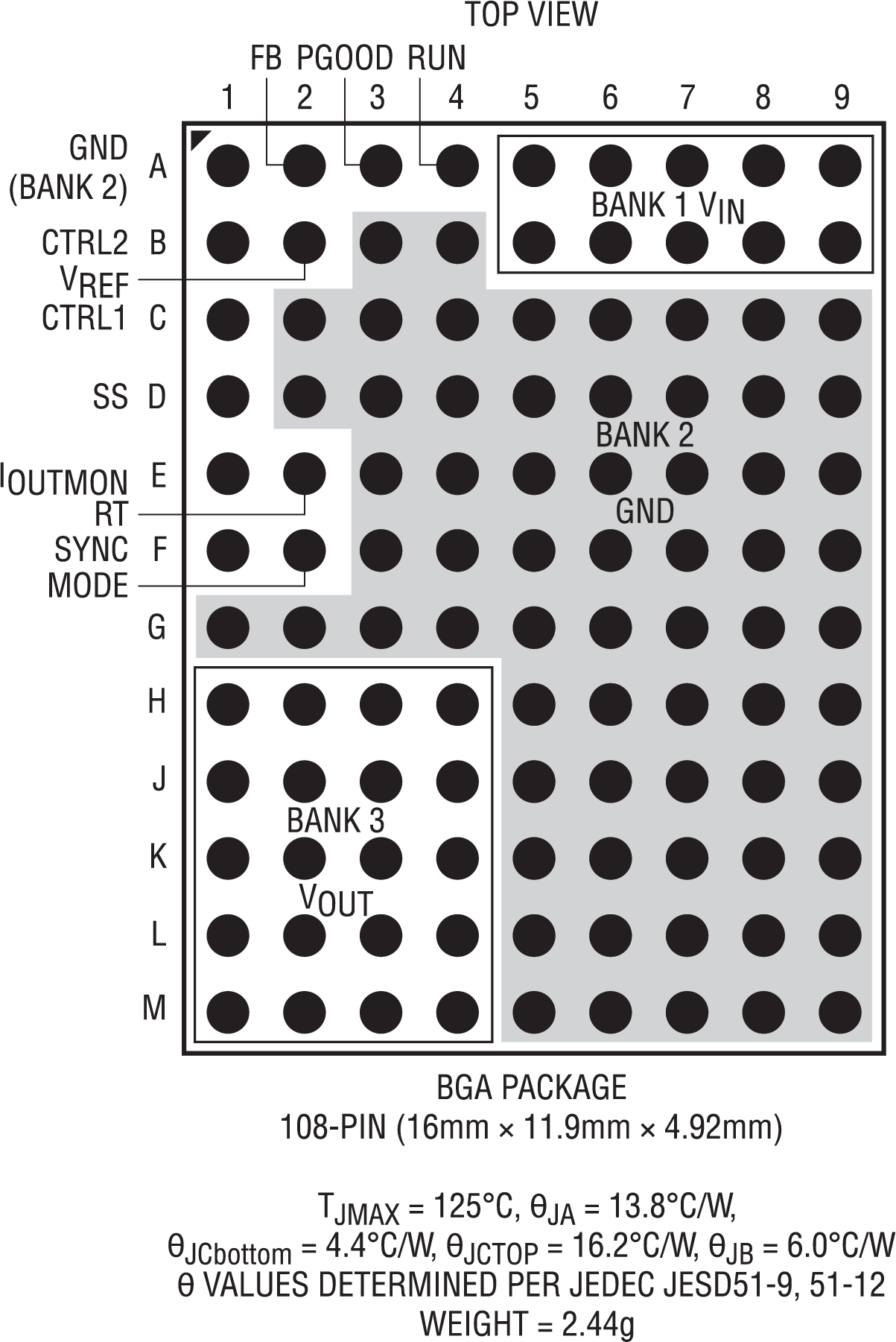

- 纤巧的 (16mm x 11.9mm x 4.92mm) 表面贴装型 BGA 封装
产品详情
LTM®8064 是一款 58VIN、6A、恒定电压、恒定电流 (CVCC)、降压型 μModule® (电源模块) 稳压器。封装中内置了开关控制器、电源开关、电感器和支持组件。LTM8064 可在一个 6V 至 58V 的输入电压范围内运作，支持 1.2V 至 36V 的输出电压范围。CVCC 操作使得 LTM8064 能够在输出范围内准确地调节其输出电流，在供应时可高达 7A 以及在吸收时可达 9.1A 。输出电流可以由一个控制电压、单个电阻器或一个热敏电阻来设定。如欲设定开关频率，则简单地在 RT 引脚和地之间布设一个电阻器。一个连接在 FB 引脚和地之间的电阻器将设定输出电压。只需大容量的输入和输出滤波电容器即可构成完整的设计。
LTM8064 采用耐热性能增强的紧凑型 (16mm x 11.9mm x 4.92mm) 模压树脂球栅阵列 (BGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8064 符合 RoHS 标准。
应用
- 短路保护或准确的输出电流限制
- 大功率 LED 驱动
- 帕尔帖 (Peltier) 驱动器
- 电机驱动
- 电池 / 超级电容器充电及电池电量平衡
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

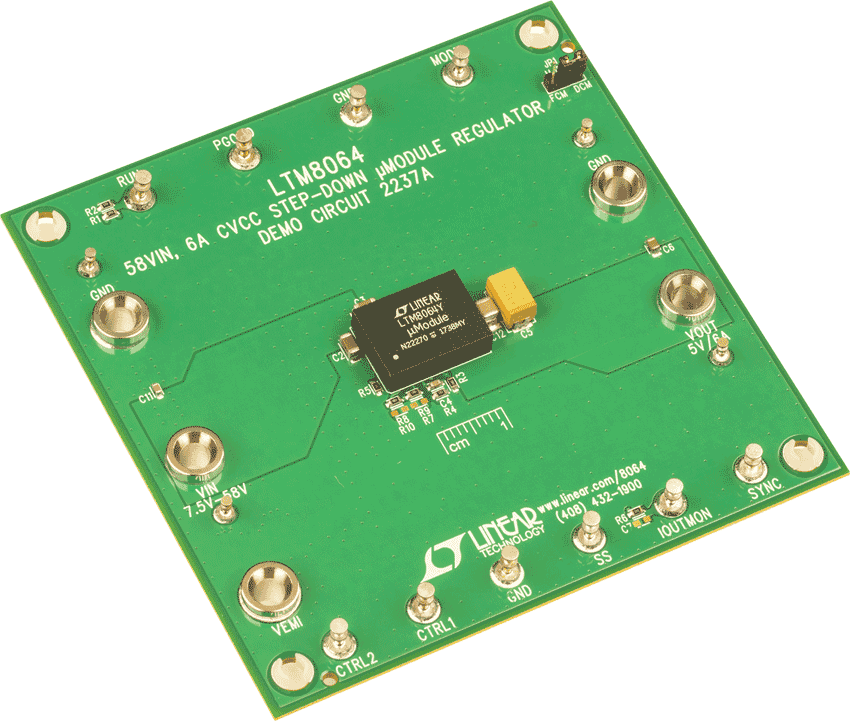

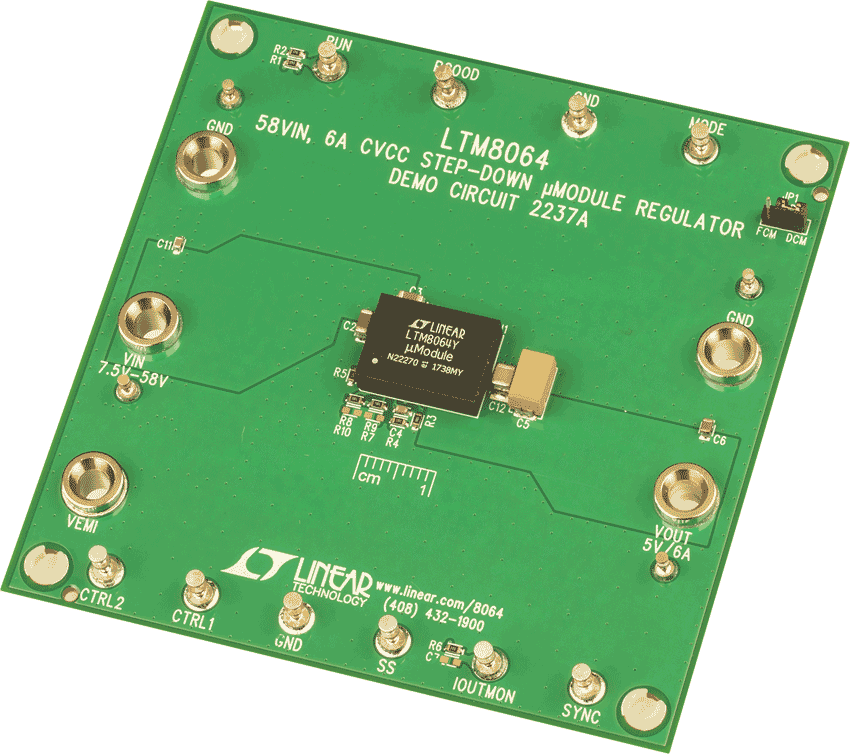

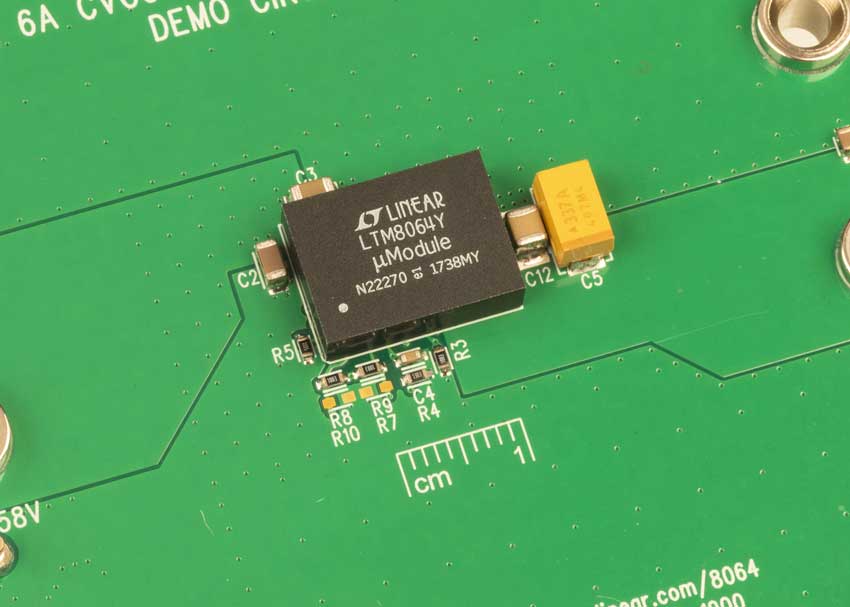

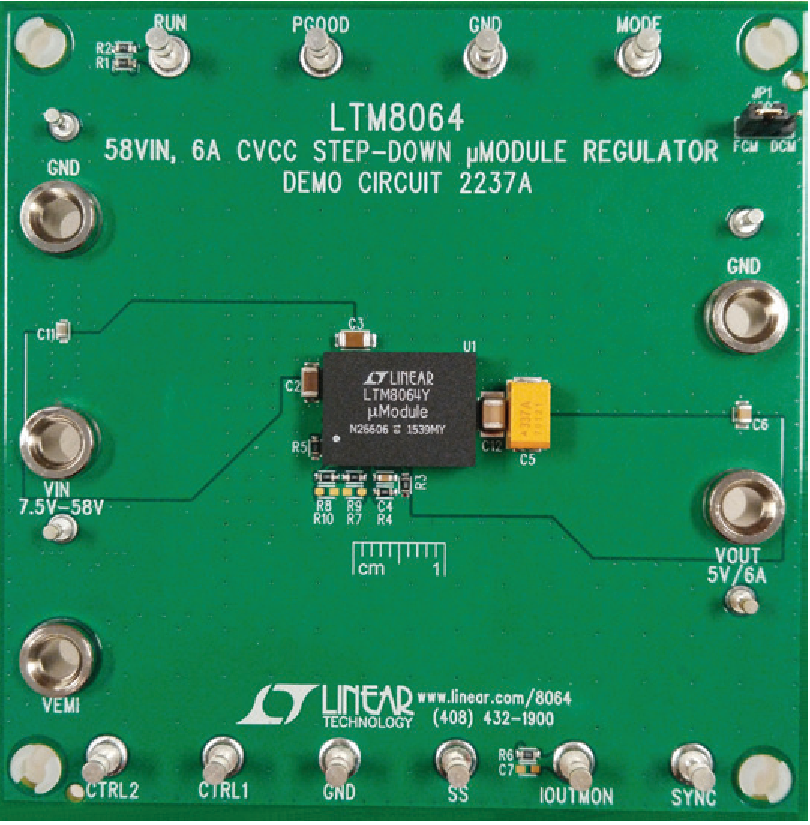

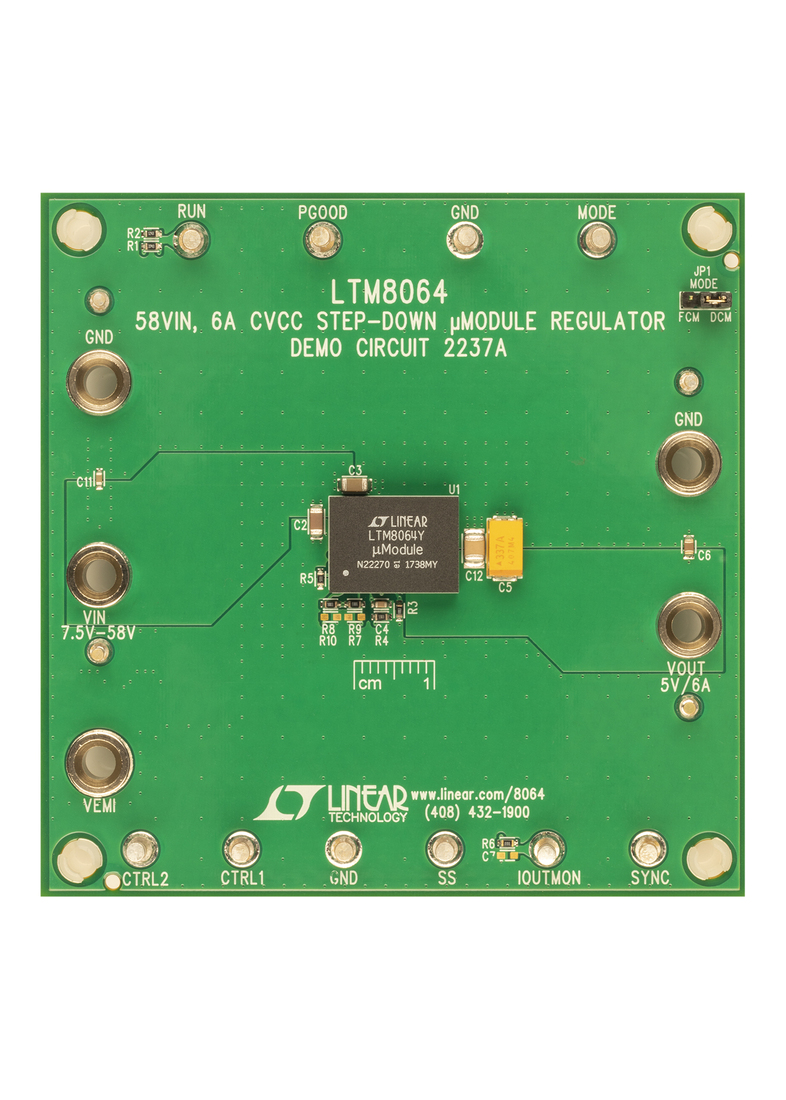

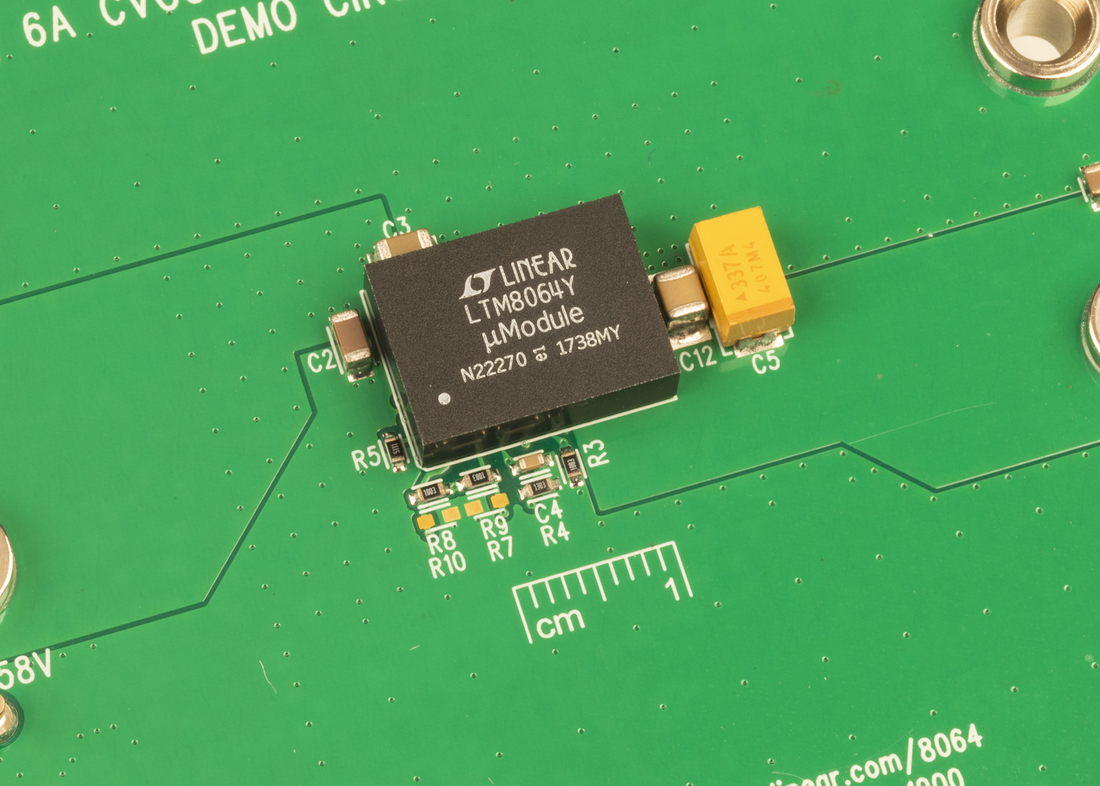

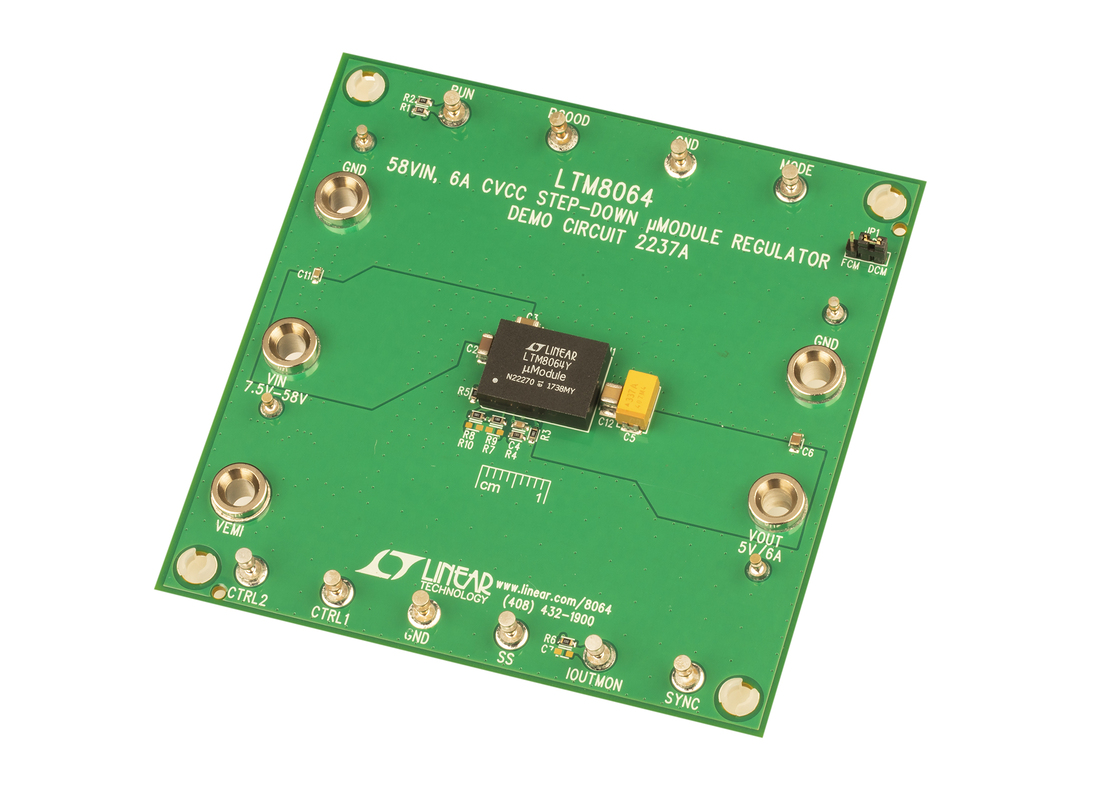

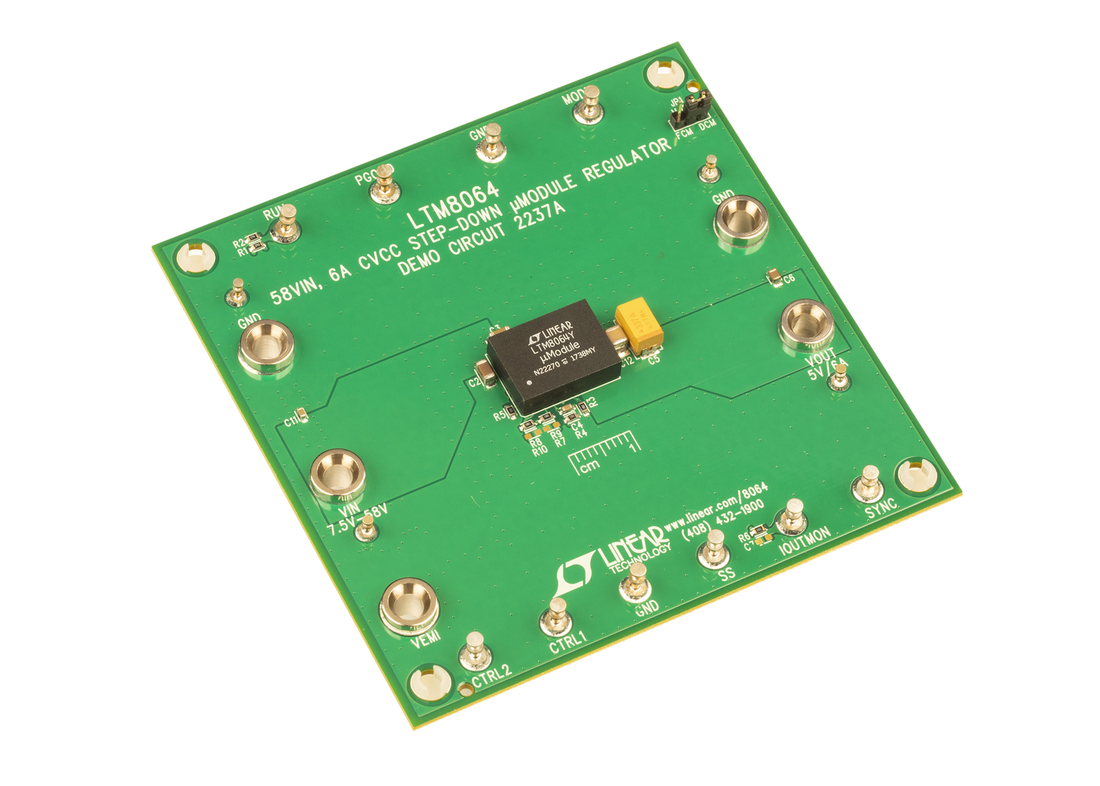

评估套件 (1)
参考资料
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTM8064
配套产品推荐
LTM8064 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTM8064EY#PBF | 材料声明 | 质量和可靠性 | 108-Lead BGA (16mm x 11.9mm x 4.92mm) | |
| LTM8064IY | 材料声明 | 质量和可靠性 | 108-Lead BGA (16mm x 11.9mm x 4.92mm) | |
| LTM8064IY#PBF | 材料声明 | 质量和可靠性 | 108-Lead BGA (16mm x 11.9mm x 4.92mm) | |
| Wafer Fabrication Data | R598 Reliability Data |
