LTM8057

3.1VIN 至 31VIN 隔离式 μModule DC/DC 转换器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 5
特性
  • 2kV AC 隔离式 μModule 转换器 (针对 3kVDC 进行测试)
  • UL60950 识别文件 464570
  • 宽输入电压范围:3.1V 至 31V
  • 高达 440mA 的输出电流 (VIN = 24V,VOUT1 = 2.5V)输出可调范围从 2.5V 至 12V
  • 电流模式控制
  • 可编程软起动
  • 可由用户配置的欠压闭锁

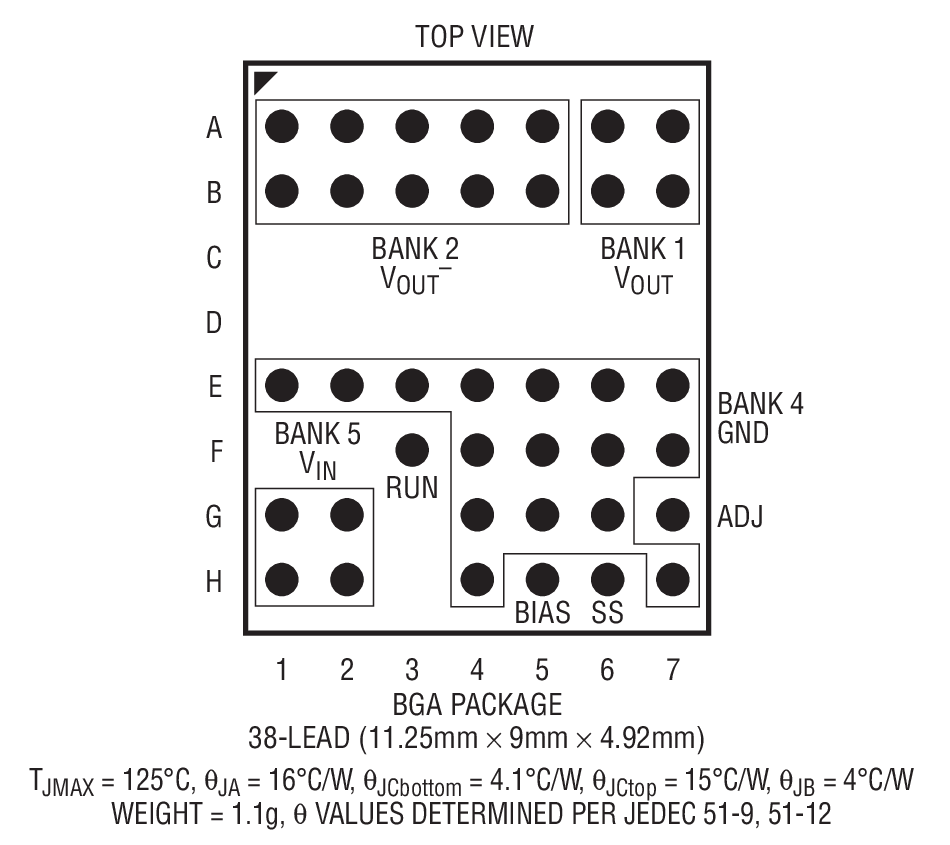

  • 扁平 (9mm x 11.25mm x 4.92mm) BGA 封装
更多细节
show more Icon

LTM®8057 是一款 2kV AC 隔离型反激式 μModule®(微型模块) DC/DC 转换器。封装中内置了开关控制器、功率开关、变压器、以及所有的支持组件。LTM8057 可在一个 3.1V 至 31V 的输入电压范围内运作,支持 2.5V 至 12V 的输出电压范围 (由单个电阻器来设定)。仅需采用输出和输入电容器便可实现完整的设计。可以采用其他组件来控制软起动控制和偏置。

LTM8057 采用耐热性能增强型、紧凑 (9mm x 11.25mm x 4.92mm) 模压树脂球栅阵列 (BGA) 封装,适合采用标准的表面贴装设备来进行自动化装配。LTM8057 采用 SnPb 或符合 RoHS 标准的端子涂层。



Applications

  • 工业传感器
  • 工业开关
  • 测试和测量设备
产品模型 5

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTM8057EY#PBF
  • HTML
  • HTML
LTM8057IY
  • HTML
  • HTML
LTM8057IY#PBF
  • HTML
  • HTML
LTM8057MPY
  • HTML
  • HTML
LTM8057MPY#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM8057EY#PBF

量产

LTM8057IY

量产

LTM8057IY#PBF

量产

LTM8057MPY

量产

LTM8057MPY#PBF

量产

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM8057EY#PBF

量产

LTM8057IY

量产

LTM8057IY#PBF

量产

LTM8057MPY

量产

LTM8057MPY#PBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM8057EY#PBF

量产

LTM8057IY

量产

LTM8057IY#PBF

量产

LTM8057MPY

量产

LTM8057MPY#PBF

量产

2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM8057EY#PBF

量产

LTM8057IY

量产

LTM8057IY#PBF

量产

LTM8057MPY

量产

LTM8057MPY#PBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC1987A

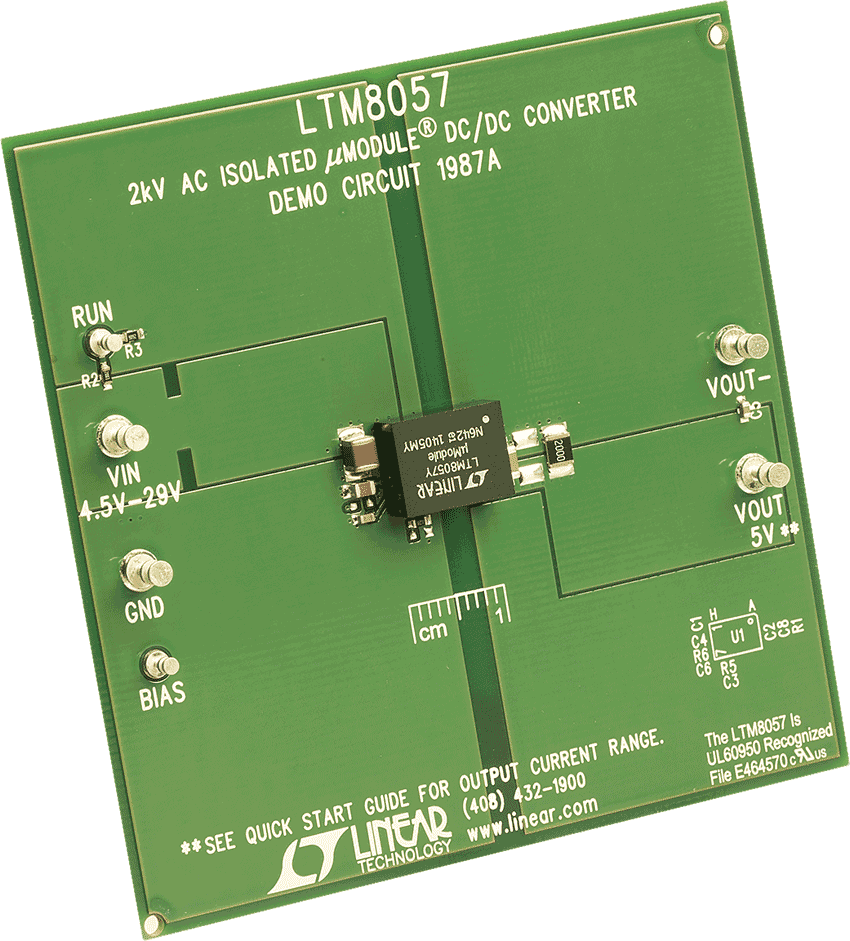

LTM8057 Demo Board | 2kV AC Isolated Flyback µModule Converter, 4.5V ≤ VIN ≤ 29V, VOUT = 5V @ Up to 350mA

zoom

DC1987A

LTM8057 Demo Board | 2kV AC Isolated Flyback µModule Converter, 4.5V ≤ VIN ≤ 29V, VOUT = 5V @ Up to 350mA

LTM8057 Demo Board | 2kV AC Isolated Flyback µModule Converter, 4.5V ≤ VIN ≤ 29V, VOUT = 5V @ Up to 350mA

产品详情

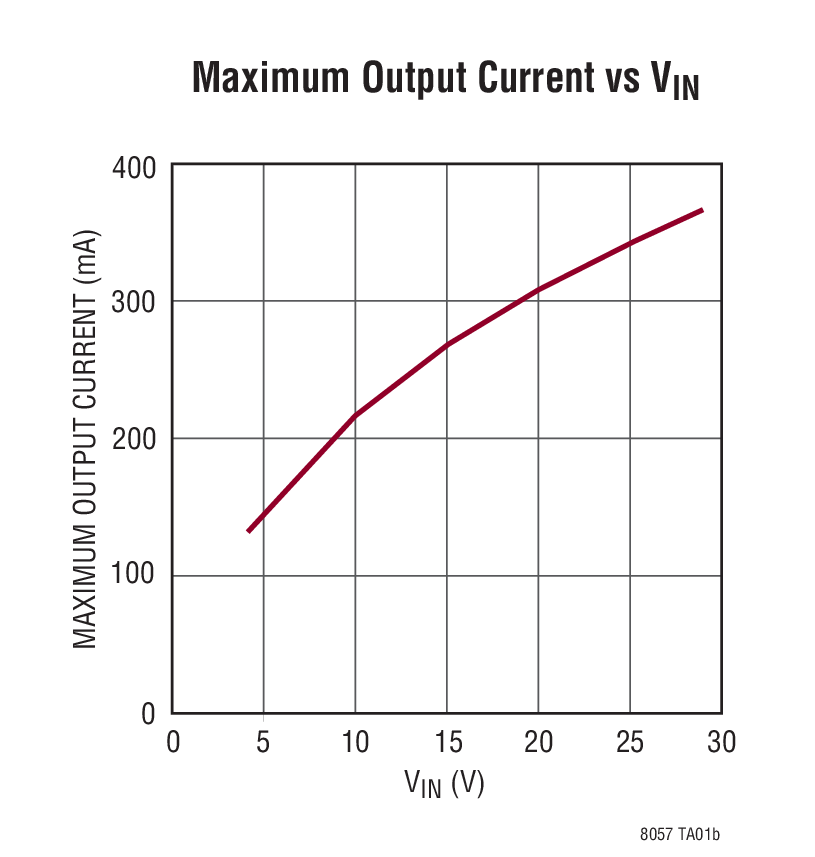

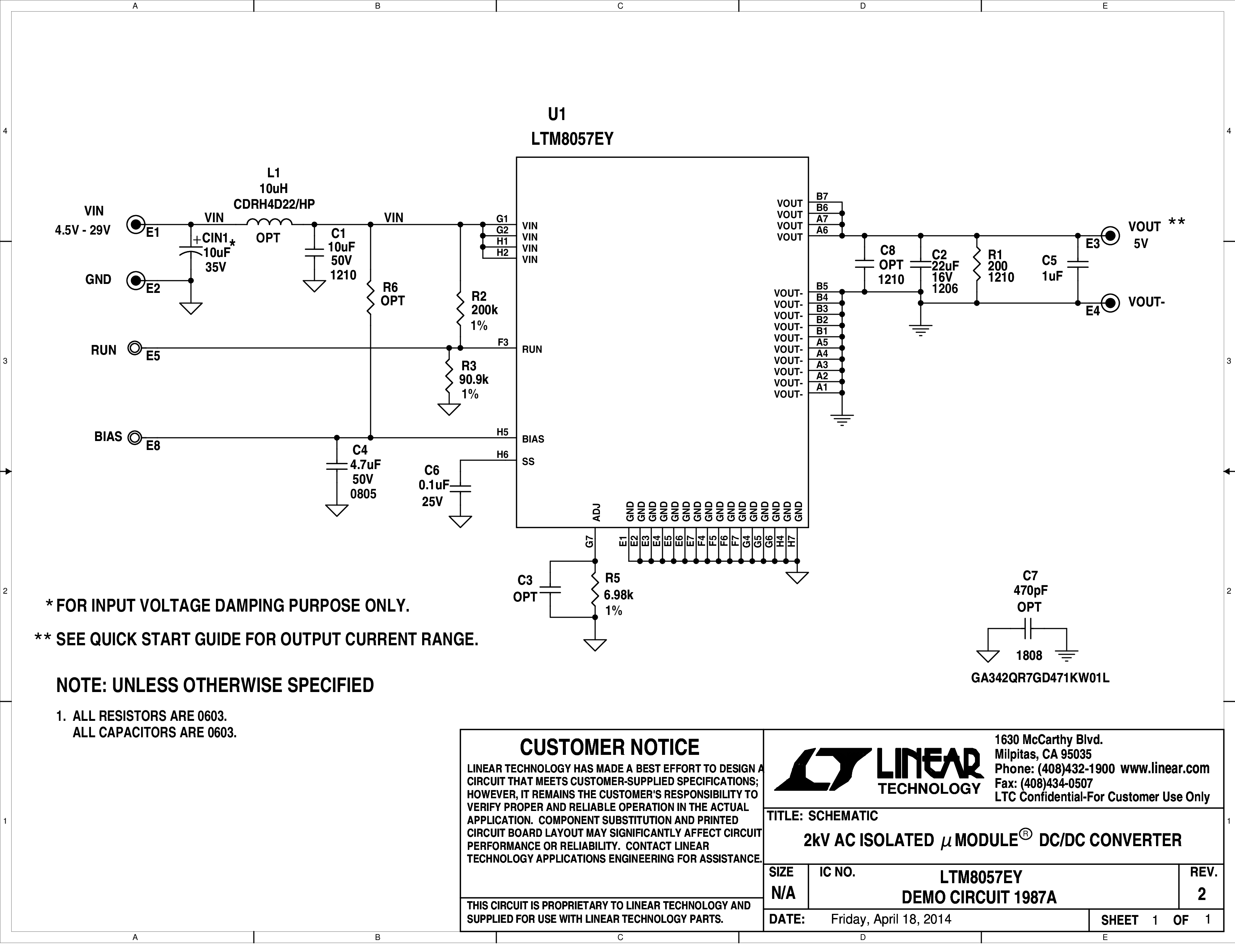

The Demo circuit 1987A is a 2kV AC isolated flyback μModule® DC/DC converter featuring the LTM8057. The demo circuit is designed for a 5V flyback output from a 4.5V to 29V input. The typical current capability of the 5V flyback output varies with input voltage from about 110mA at 4.5VIN to about 350mA at 29VIN. Figure 1 shows the typical maximum output current on VOUT. R1 provides the necessary minimum load current to keep the VOUT in regulation throughout the entire input voltage range. Please see the typical performance characteristic curves in the LTM8057 data sheet to determine the minimum load current for other input/output configurations.
