LTM8002

40VIN 2.5A Silent Switcher µModule 稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 完整的降压开关模式电源
  • 低噪声 Silent Switcher® 架构
  • 宽输入电压范围:3.4V 至 40V
  • 宽输出电压范围:0.97V 至 18V
  • 宽温度范围:–40°C 至 150°C(H 级)

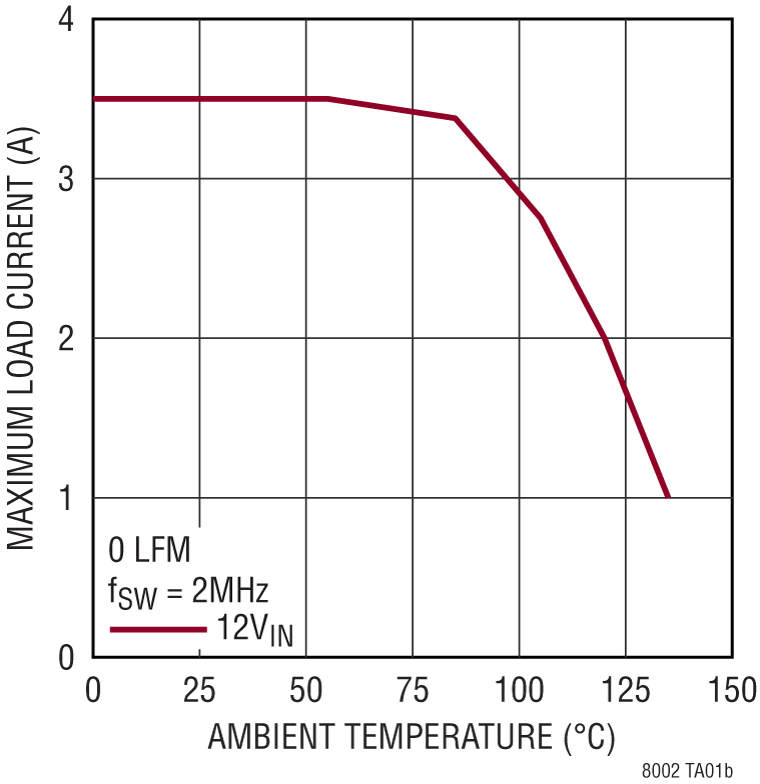

  • 105°C 下 5VOUT,12VIN,2MHz 时为 2.8A 连续(H 级)
  • 3.5A 峰值
  • 符合 FMEA 标准的引脚排列
    相邻引脚短路期间或某个引脚浮动时,输出保持在稳压电压或以下
  • 可选的开关频率:200kHz 至 3MHz
  • 外部同步
  • 低静态电流:25µA (5VOUT)
  • 可编程的软启动

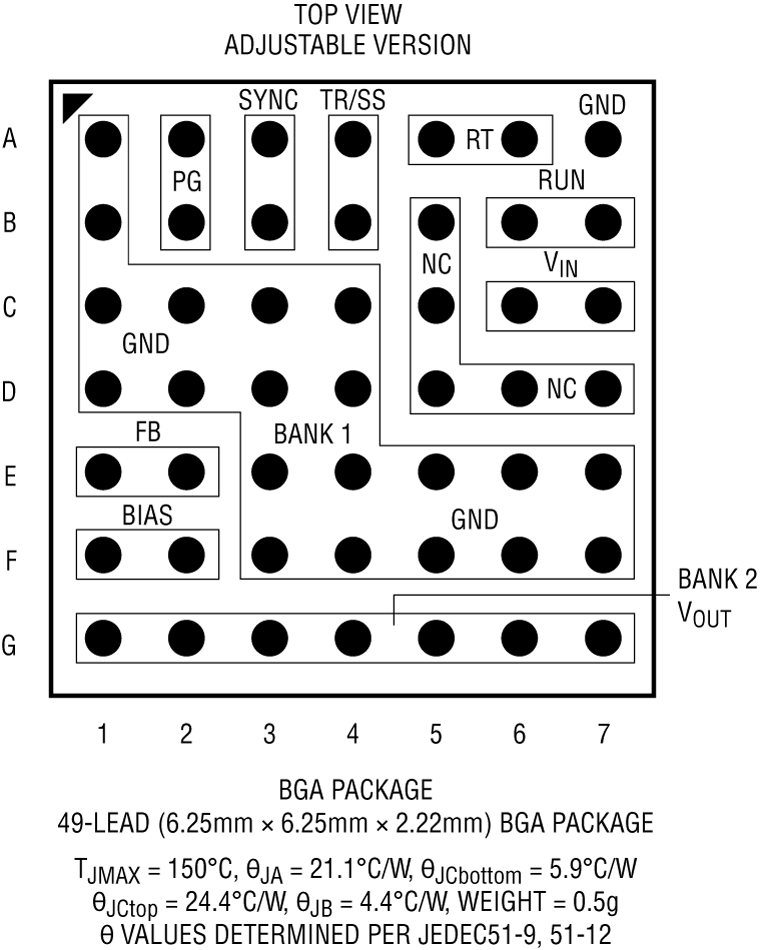

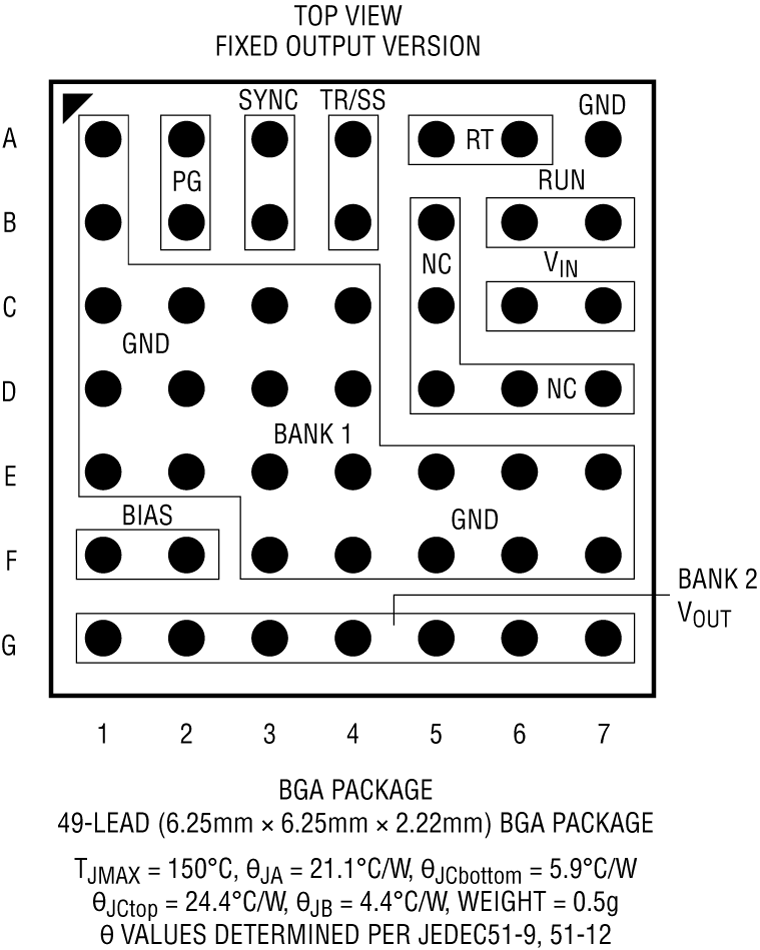

  • 微小纤薄型 6.25mm × 6.25mm × 2.22mm BGA 封装
更多细节
show more Icon

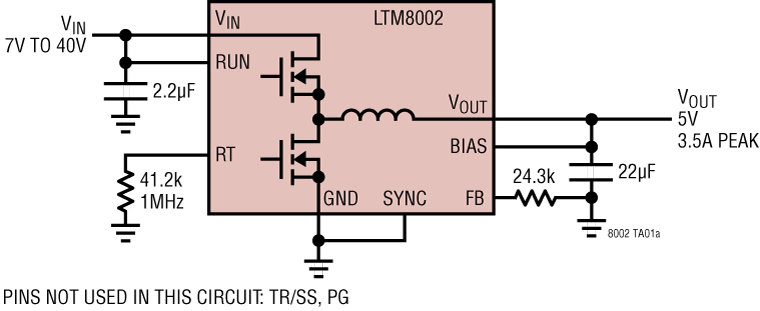

LTM8002 是一款 40VIN 2.5A 降压 µModule®(电源模块)稳压器。封装内包括开关控制器、电源开关、电感器和所有配套组件。LTM8002 的工作输入电压范围为 3.4V 至 40V,它支持 0.97V 至 18V 的输出电压范围和 200kHz 至 3MHz 的开关频率范围,这两个范围各由一个电阻器进行设置。只需要输入和输出滤波电容器即可完成该设计。

纤薄封装支持利用 PC 板底部的未用空间以实现高密度负载点调整。LTM8002 封装在热法增强的紧凑式超模压球栅阵列 (BGA) 封装中,这种封装适合通过标准表面安装设备进行自动装配。LTM8002 具有符合 SnPb 或 RoHS 指令的端子涂装。

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTM8002HY
  • HTML
  • HTML
LTM8002HY#PBF
  • HTML
  • HTML
LTM8002HY-3.3#PBF
  • HTML
  • HTML
LTM8002IY#PBF
  • HTML
  • HTML
LTM8002IY-3.3#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM8002HY

量产

LTM8002HY#PBF

量产

LTM8002HY-3.3#PBF

量产

LTM8002IY#PBF

量产

LTM8002IY-3.3#PBF

量产

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM8002HY

量产

LTM8002HY#PBF

量产

LTM8002HY-3.3#PBF

量产

LTM8002IY#PBF

量产

LTM8002IY-3.3#PBF

量产

8月 7, 2019

- 19_0162

Notification of ADI Penang as an Alternate Assembly Site and Mold Compound Change for LTM8002

LTM8002HY

量产

LTM8002HY#PBF

量产

LTM8002HY-3.3#PBF

量产

LTM8002IY#PBF

量产

LTM8002IY-3.3#PBF

量产

4月 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

LTM8002HY

量产

LTM8002HY#PBF

量产

LTM8002HY-3.3#PBF

量产

LTM8002IY#PBF

量产

LTM8002IY-3.3#PBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM8002HY

量产

LTM8002HY#PBF

量产

LTM8002HY-3.3#PBF

量产

LTM8002IY#PBF

量产

LTM8002IY-3.3#PBF

量产

2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM8002HY

量产

LTM8002HY#PBF

量产

LTM8002HY-3.3#PBF

量产

LTM8002IY#PBF

量产

LTM8002IY-3.3#PBF

量产

8月 7, 2019

- 19_0162

arrow down

Notification of ADI Penang as an Alternate Assembly Site and Mold Compound Change for LTM8002

LTM8002HY

量产

LTM8002HY#PBF

量产

LTM8002HY-3.3#PBF

量产

LTM8002IY#PBF

量产

LTM8002IY-3.3#PBF

量产

4月 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

LTM8002HY

量产

LTM8002HY#PBF

量产

LTM8002HY-3.3#PBF

量产

LTM8002IY#PBF

量产

LTM8002IY-3.3#PBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC2501A

LTM8002 40VIN、2.5A降压型µModule稳压器

zoom

DC2501A

LTM8002 40VIN、2.5A降压型µModule稳压器

LTM8002 40VIN、2.5A降压型µModule稳压器

产品详情

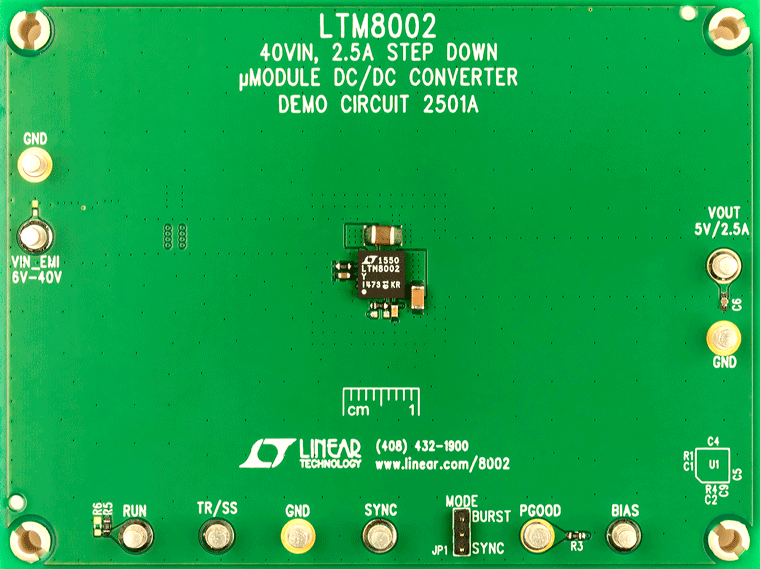

演示电路2501A内置LTM®8002,这是一款40V、2.5A降压型µModule®稳压器。该演示电路配置为在1MHz开关频率下提供5.0V输出以及6.0V至40V的输入范围。LTM8002的宽输入范围支持各种输入源,如汽车电池和工业电源。在轻负载条件下,可用突发工作模式(Burst Mode®)支持高效率和低输出纹波。

该演示板已安装EMI滤波器。该板的EMI性能如图6和图7所示。

LTM8002数据手册提供了该器件、操作原理和应用信息的完整描述。在使用或修改演示电路2501A之前,必须仔细阅读此演示手册与该数据手册。

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
