LTM4664A

具有数字电源系统管理功能的30V至58V输入、双通道30A、单通道60A μModule稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 完整的 48V 输入至低压双 30A 电源,可扩展至 300A,非隔离
  • 具有用于补偿、控制和监视的数字接口的双路模拟环路
  • 输入电压范围:30V 至 58V
  • 输出电压范围:0.5V 至 1.2V,30A/通道
  • 输出电流回读精度为 ±3%(–20° 至 125°C)

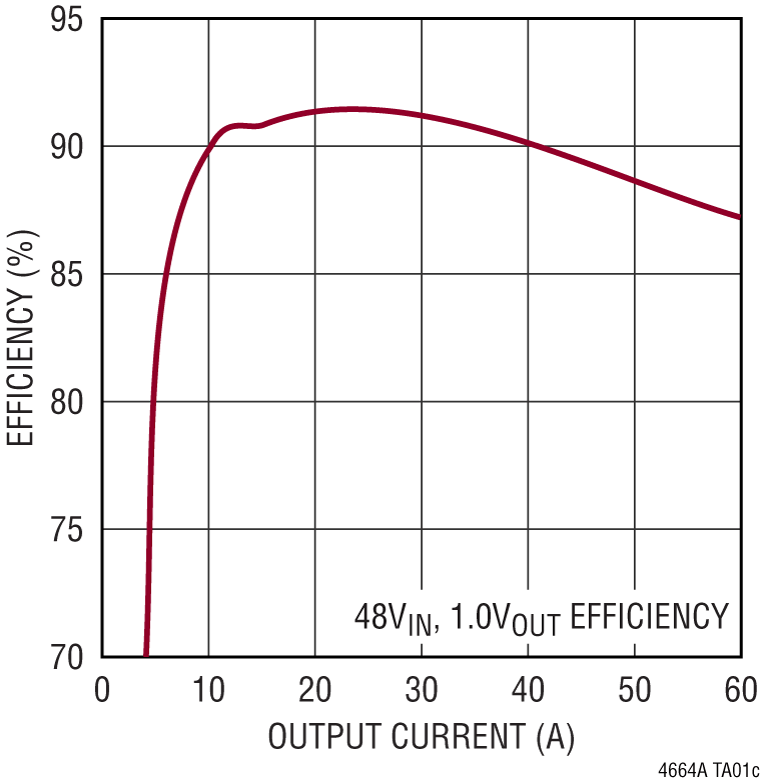

  • 48V 至 1V 在 60A 时效率为 87%,在 40A 时效率为 90%
  • 整个温度范围内的输出电压精度为 ±0.5%
  • 400kHz PMBus 兼容 I2C 串行接口

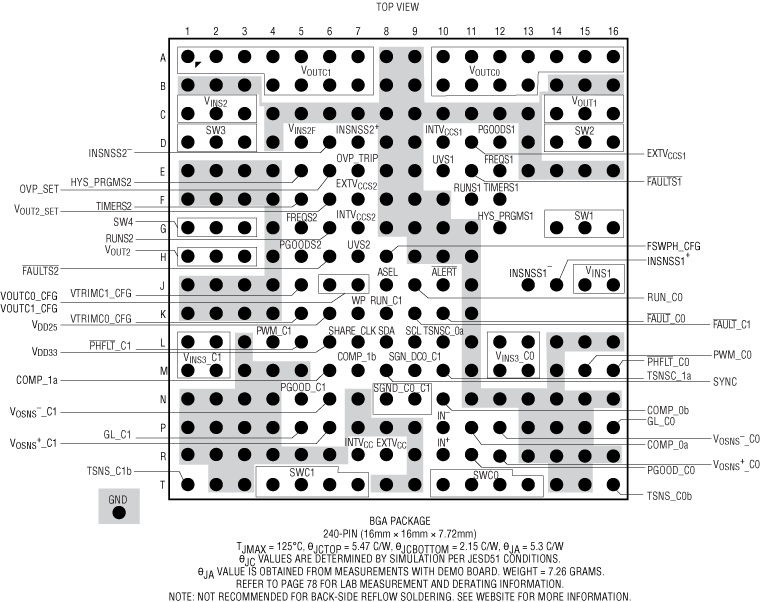

  • 16mm × 16mm × 7.72mm BGA 封装
更多细节
show more Icon

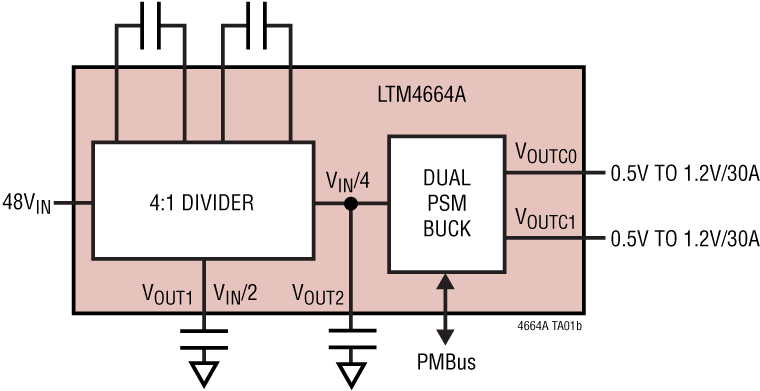

LTM4664A是一款具有双通道30A输出的完整非隔离式48V输入高效率降压型μModule® 稳压器。该器件内置开关控制器、功率MOSFET、电感和支持组件。只需要外部电容即可完成该设计。LTM4664A在30V至58V的输入电压范围内工作,支持0.5V至1.5V的输出电压,功率高达75W。此外还提供25% • VIN的中间输出。公司网站上提供LTM4664A产品视频。

LTM4664A双通道30A稳压器使用数字可编程模拟控制环路、精密数据采集电路以及带有ECC的EEPROM。利用LTM4664A的双线串行接口,能够以可编程压摆率和时序监控延迟时间对30A输出进行裕量调整、微调以及斜升和斜降。真正的输入电流检测、输出电流和电压、输入和输出功率、温度、正常运行时间和峰值对于双30A电源系统管理 (PSM) 通道都是可读的。

应用

  • 48V系统
  • 计算机和网络设备
  • 电子测试设备
  • 存储系统
