LTC7892

推荐用于新设计

用于 GaN FET 的低 IQ、双路、双相同步升压控制器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 针对 GaN FET 全面优化的 GaN 驱动技术
  • 输出电压高达 100V
  • 宽 VIN 范围：4V 至 60V，启动后工作电压低至 1V
  • 无需环流、箝位或阴极负载二极管
  • 内部智能自举开关可防止高侧驱动器电源过度充电
  • 电阻可调死区时间
  • 可调开/关驱动器强度的分流输出栅极驱动器
  • 精确可调的驱动器电压和 UVLO
  • 低操作 I Q：15μA
  • 可编程频率（100kHz 至 3MHz）
  • 可同步频率（100kHz 至 3MHz）
  • 展频(SSFM)
  • 40 引脚（6 mm × 6 mm）、侧面可湿性 QFN 封装
  • 通过 AEC-Q100 汽车应用认证

LTC®7892  是一款高性能双升压 DC-DC 开关稳压器控制器，可驱动所有 N 通道同步氮化镓 (GaN) 场效应晶体管 (FET) 功率级，输出电压高达 100V。LTC7892 解决了使用 GaN FET 时传统上面临的许多挑战。与硅金属氧化物半导体场效应晶体管 (MOSFET) 解决方案相比，LTC7892 简化了应用设计，同时不需要保护二极管和其他额外的外部组件。

内部智能自举开关可防止 BOOSTx 引脚在死区时间内给 SWx 引脚的高端驱动器电源过度充电，从而保护顶部 GaN FET 的栅极。可以选择性地利用外部电阻器优化 LTC7892 的死区时间，以获得裕度或定制应用以提高效率并允许高频操作。

LTC7892 的栅极驱动电压可在 4V 至 5.5V 之间精确调节，以优化性能并允许使用不同的 GaN FET 甚至逻辑级 MOSFET。当由升压转换器稳压器输出偏置时，LTC7892 在启动后可采用低至 1V 的输入电源供电运行。

应用

  • 汽车和工业电源系统
  • 军用航空电子和医疗系统
  • 电信电源系统
LTC7892
用于 GaN FET 的低 IQ、双路、双相同步升压控制器

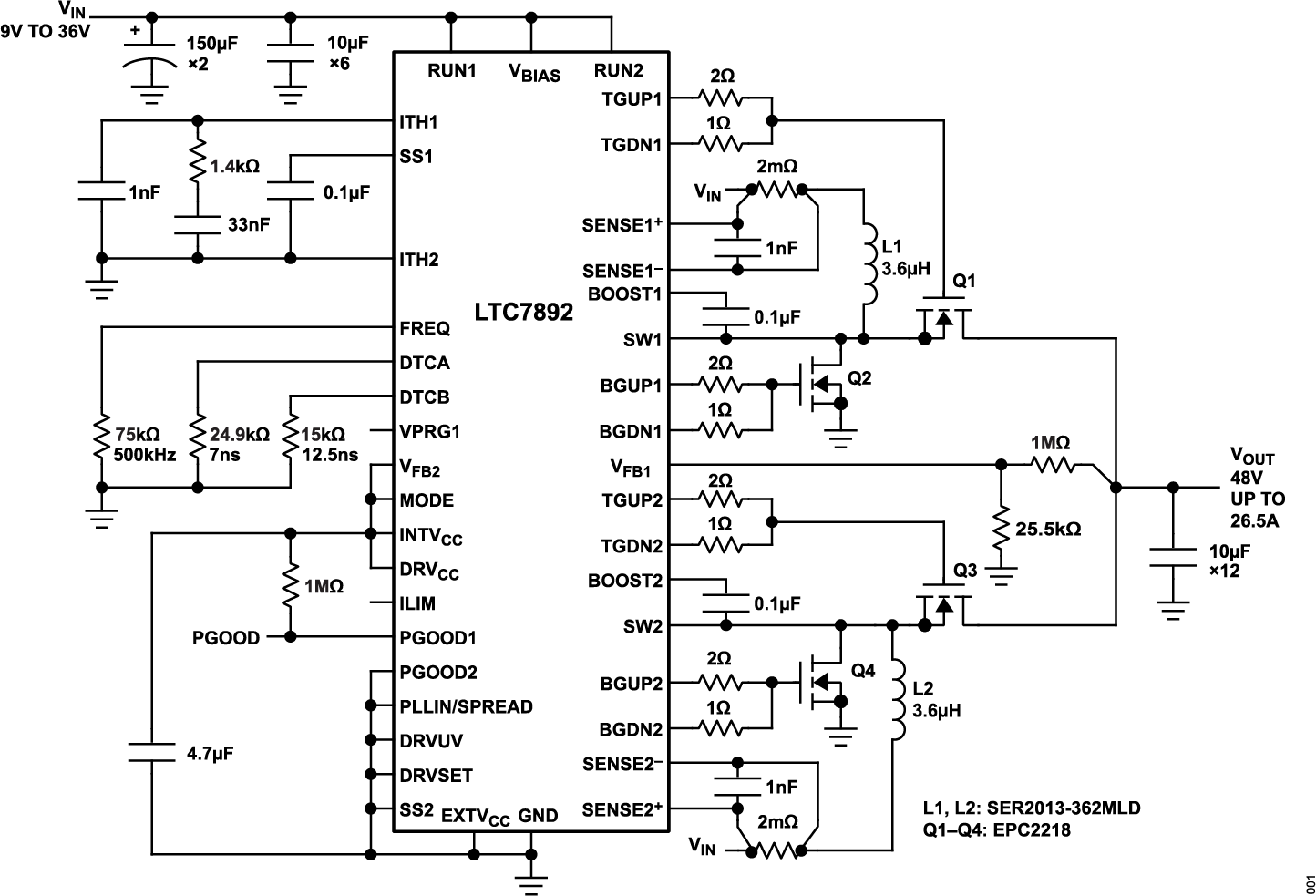

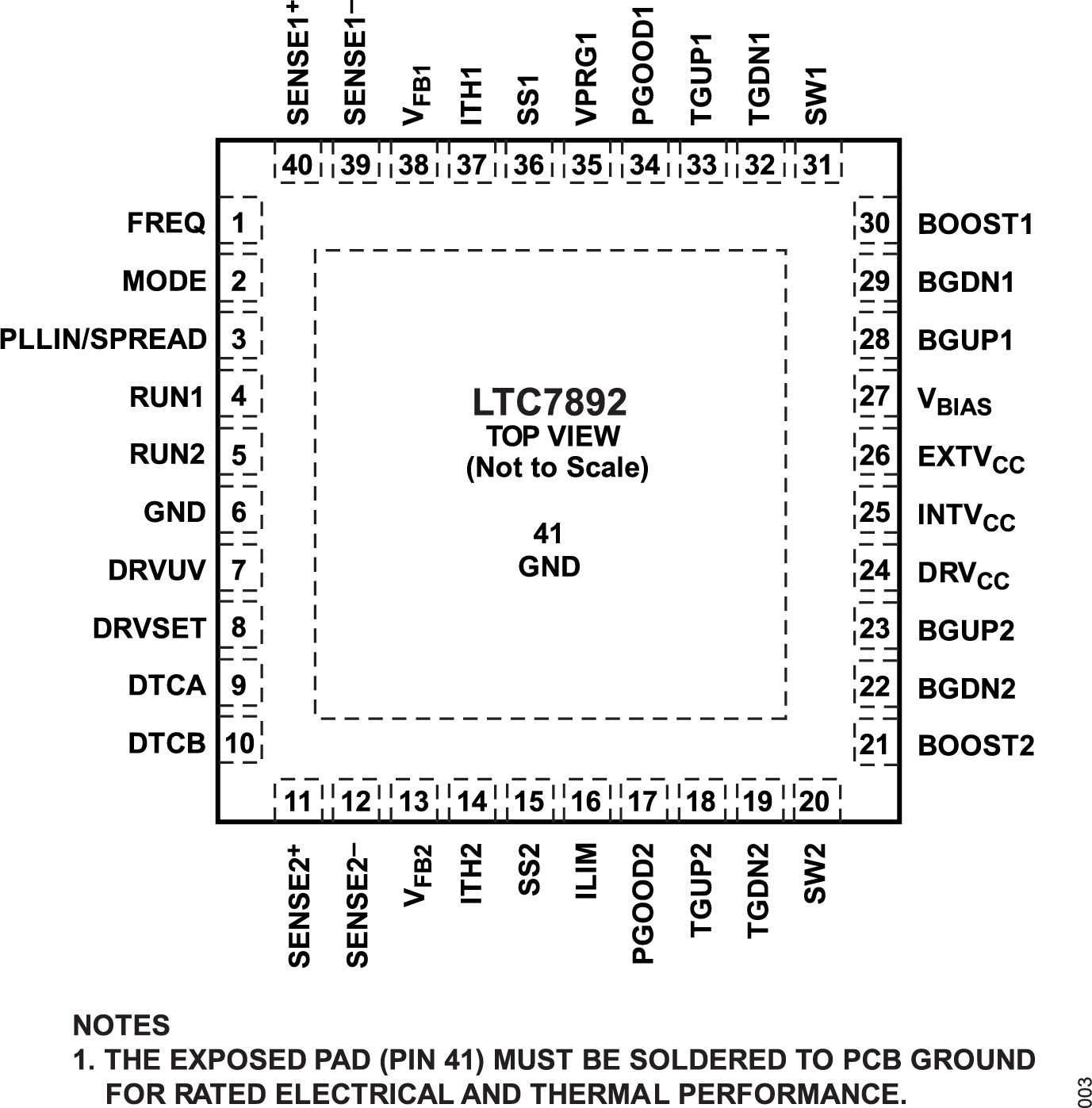

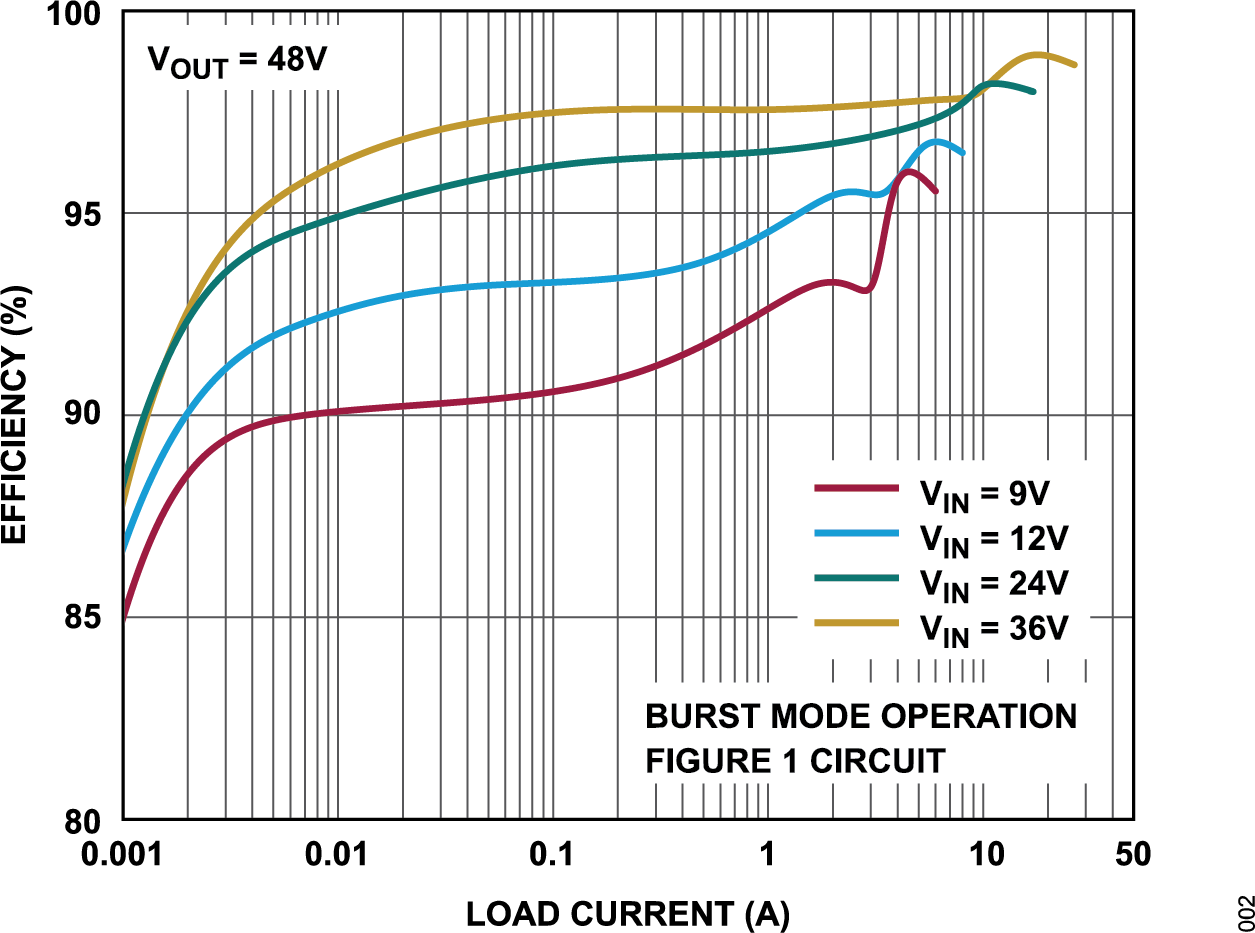

LTC7892 Typical Application Circuit LTC7892 Typical Application Graph LTC7892 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LTC7892

LTpowerCAD

LTpowerCAD中提供以下器件的设计工具：

  • LTC7892
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-LTC7892-BZ

带有 100V GaN FET 的高频升压控制器

立即购买 更多内容

产品详情

评估电路 EVAL-LTC7892-BZ 使用 LTC®7892。LTC7892 是一款 100V 升压同步氮化镓 (GaN) 场效应晶体管 (FET) 控制器，此应用进行了优化，采用可在 500kHz 下实现 9V–36V 的工作输入范围的 100V GaN FET。EVAL-LTC7892-BZ 经过专门设计，可通过内部优化的自举开关和自适应时间控制安全轻松地驱动高达 1.4kW 功率水平的 GaN FET。分流栅极驱动器支持轻松调整 FET 的开/关。此外，此 IC 还具有低 IQ、高达 3MHz 的可编程/可同步开关频率、扩频以及小型 40 引脚 (6mm x 6mm) 侧面可润湿 QFN 封装。这些特性允许各种应用，包括工业、军事、医疗和电信系统。

EVAL-LTC7892-BZ 在 9V 至 36V 输入电压范围内工作，可产生最大 48V、30A 输出。LTC7892 具有精密的基准电压源，可以在整个工作条件下产生具有 2％ 容差的输出电压。EVAL-LTC7892-BZ 的开关频率为 500kHz，使得电路小巧而高效。在满载工作 VIN 时，该转换器可在 30A 负载下实现超过 98% 的效率，峰值效率接近 99%。

该控制器板可轻松修改，以便在 1.2V 至 90V. 的范围内调节输出电压。为了适应各种应用，可以使用各种尺寸相似的 FET。EVAL-LTC7892-BZ 可提供经济高效的解决方案，来生成 48V 输出。LTC7892 数据手册包括该套件、其运行和应用信息的完整说明。结合用户指南阅读本数据手册。

下面提供了此电路板的设计文件：www.analog.com。
EVAL-LTC7892-BZ
带有 100V GaN FET 的高频升压控制器

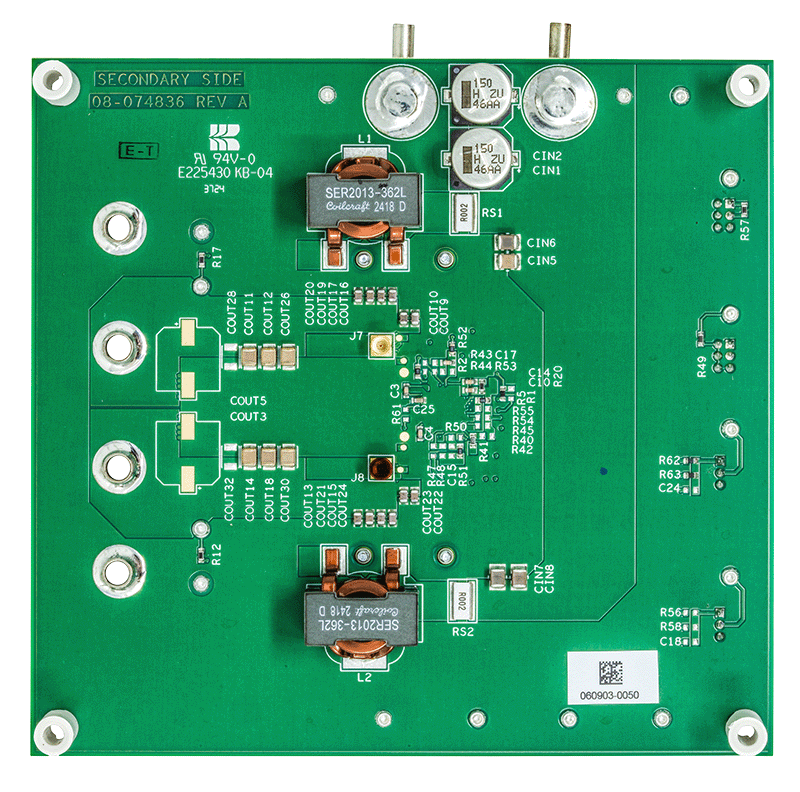

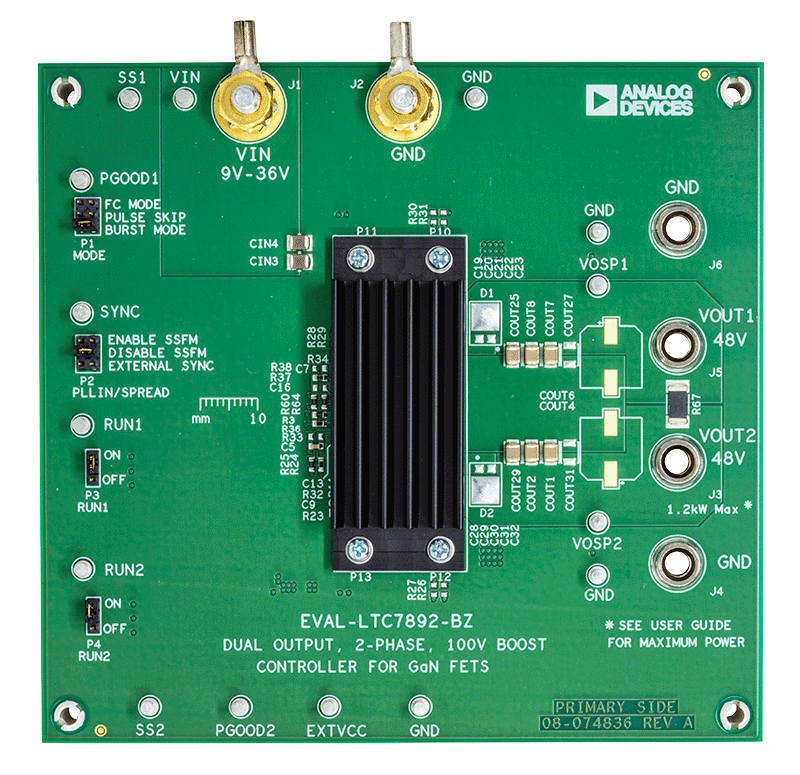

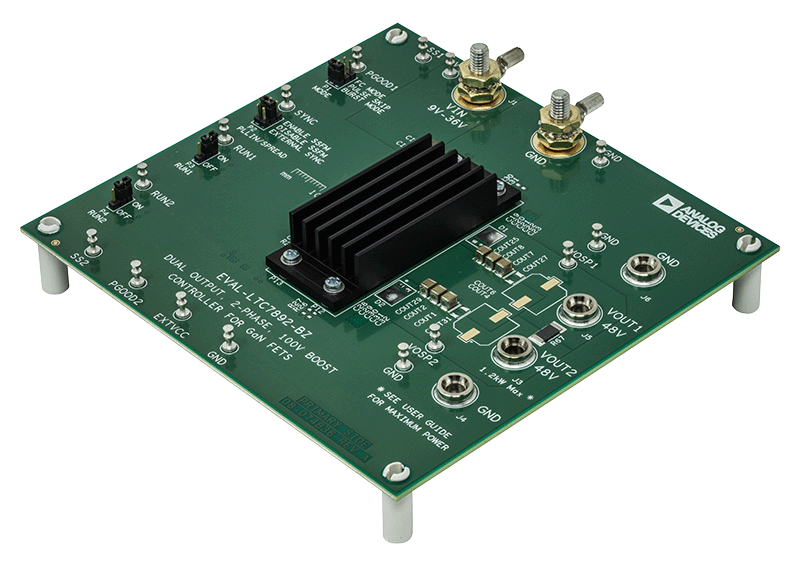

EVAL-LTC7892-BZ Board Photo Angle View EVAL-LTC7892-BZ Board Photo Top View EVAL-LTC7892-BZ Board Photo Bottom View
