LTC7815

低 IQ、2.25MHz、三路输出、降压 / 降压 / 升压型同步控制器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 双路降压和单路升压型同步控制器
  • 宽偏置输入电压范围:4.5V 至 38V
  • 在整个冷车发动期间输出处于稳压状态 (低至 2.5V 输入电源电压)
  • 降压输出电压范围:0.8V ≤ VOUT ≤ 24V
  • 升压输出电压高达 60V
  • 低工作 IQ:28μA (一个通道接通)
  • RSENSE 或 DCR 电流检测
  • 针对升压型同步 MOSFET 的 100% 占空比,即使在突发模式 (Burst Mode®) 操作中也不例外
  • 可锁相频率 (320kHz 至 2.25MHz)
  • 可编程固定频率 (320kHz 至 2.25MHz)
  • 非常低降压压差操作:98% 占空比
  • 小外形 38 引脚 5mm x 7mm QFN 封装

更多细节
show more Icon

LTC®7815 是一款高性能、三路输出 (降压 / 降压 / 升压) 同步 DC/DC 开关稳压控制器,用于驱动全 N 沟道功率 MOSFET 级。恒定频率电流模式架构可提供高达 2.25MHz 的可锁相开关频率。LTC7815 在一个 4.5V 至 38V 的宽输入电源范围内工作。当从升压型转换器的输出或另一个辅助电源给 LTC7815 施加偏置时,该器件在启动之后将能够依靠一个低至 2.5V 的输入电源正常运作。

28μA 的无负载静态电流延长了电池供电型系统的工作时间。OPTI-LOOP 补偿的运用使得能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。LTC7815 具有一个用于降压型转换器的精准 0.8V 基准、用于升压型转换器的 1.2V 基准和一个电源良好输出指示器。PLLIN/MODE 引脚负责在轻负载条件下选择执行突发模式操作、脉冲跳跃模式或连续电感器电流模式。


应用
  • 汽车中始终保持接通的系统和启动-停止系统
  • 电池供电式数字设备
  • 分布式 DC 电源系统
  • 多输出降压-升压应用

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC7815EUHF#PBF
  • HTML
  • HTML
LTC7815EUHF#TRPBF
  • HTML
  • HTML
LTC7815HUHF#PBF
  • HTML
  • HTML
LTC7815HUHF#TRPBF
  • HTML
  • HTML
LTC7815IUHF#PBF
  • HTML
  • HTML
LTC7815IUHF#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC7815EUHF#PBF

量产

LTC7815EUHF#TRPBF

量产

LTC7815HUHF#PBF

量产

LTC7815HUHF#TRPBF

量产

LTC7815IUHF#PBF

量产

LTC7815IUHF#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC7815EUHF#PBF

量产

LTC7815EUHF#TRPBF

量产

LTC7815HUHF#PBF

量产

LTC7815HUHF#TRPBF

量产

LTC7815IUHF#PBF

量产

LTC7815IUHF#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

DC2738A

LTC7815EUHF Demo Board | 4.5V ≤ VIN ≤ 36V; VOUT1: 5V @ 8A, VOUT2: 3.3V @ 8A, VOUT3: 10V @ 7A

zoom

DC2738A

LTC7815EUHF Demo Board | 4.5V ≤ VIN ≤ 36V; VOUT1: 5V @ 8A, VOUT2: 3.3V @ 8A, VOUT3: 10V @ 7A

LTC7815EUHF Demo Board | 4.5V ≤ VIN ≤ 36V; VOUT1: 5V @ 8A, VOUT2: 3.3V @ 8A, VOUT3: 10V @ 7A

产品详情

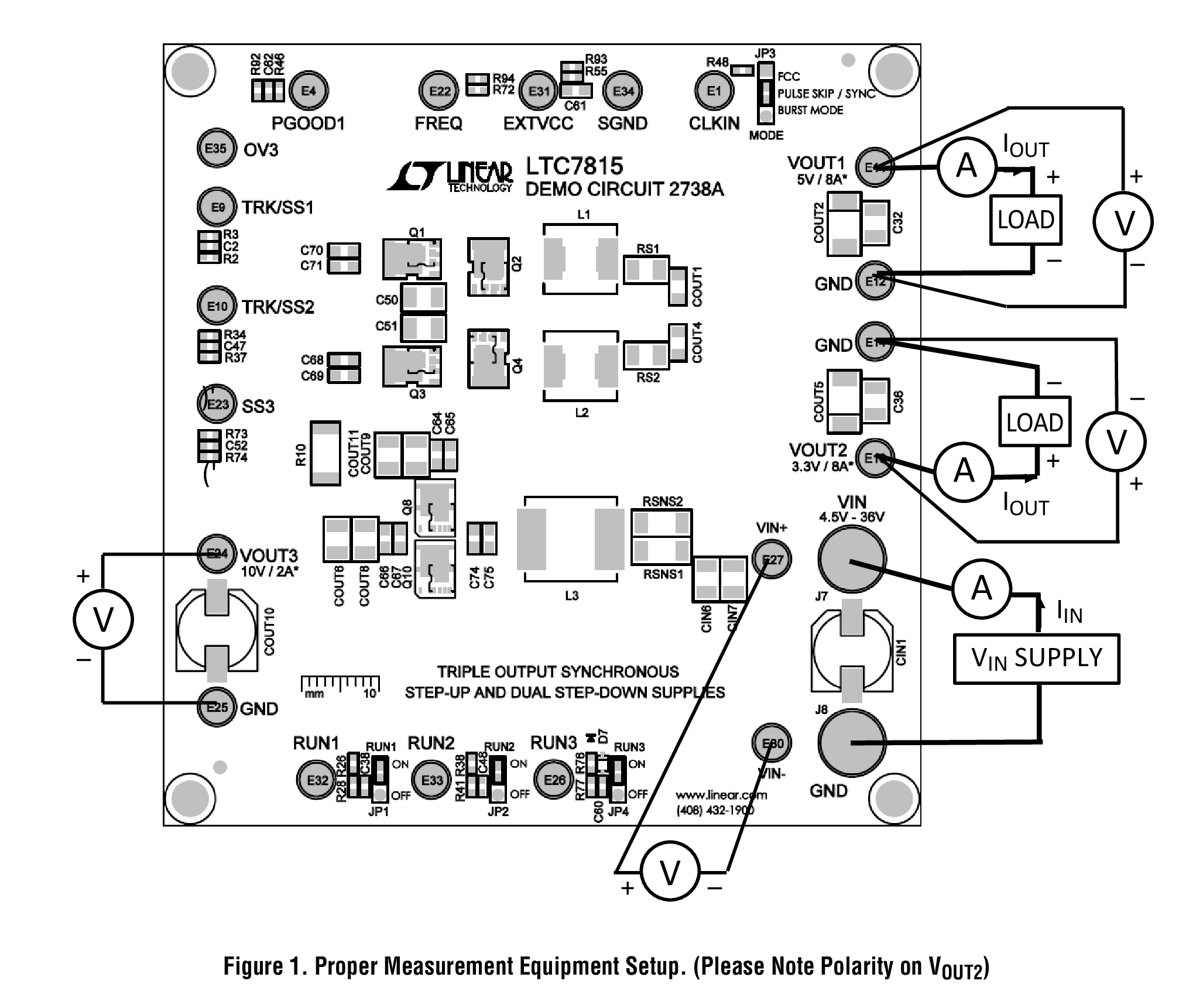

Demonstration circuit 2738A is a triple output synchronous step-up/dual step-down supply featuring the LTC®7815. The demonstration circuit is designed for two buck 5V/8A, 3.3V/8A outputs supplied by a boost 10V/7A output. Benefiting from this feature, the buck outputs are able to maintain regulation over a wide input voltage range of 4.5V to 36V which is suitable for automotive or other battery fed applications. Also, the demonstration circuit uses a drop-in layout that the main buck circuit components fit in an area of three-quarter inches by 1.5 inches, while the main boost circuit area is three-quarter inches by 1.75 inches. The package style for the LTC7815 is a 38-pin exposed pad QFN.
