概览
优势和特点
- 宽输入电压范围：4.5V 至 40V
- 宽输出电压范围：0.8V 至 99% • VIN
- 低工作 IQ：14μA (14 V 至 3.3 V，通道 1 接通)
- 扩频操作
- RSENSE 或 DCR 电流检测
- 异相控制器可降低所需的输入电容和电源引起的噪声
- 可编程固定频率（100kHz至3MHz）
- 可锁相频率（100kHz至3MHz）
- 可选连续、跳脉冲或低纹波、突发工作模式(Burst Mode®)（轻负载下）
- 低压差工作：99%占空比
- 电源良好输出电压监控器
- 输出过压保护
- 内部LDO采用VIN或EXTVCC为栅极驱动供电
- 低关断IQ：1.5μA

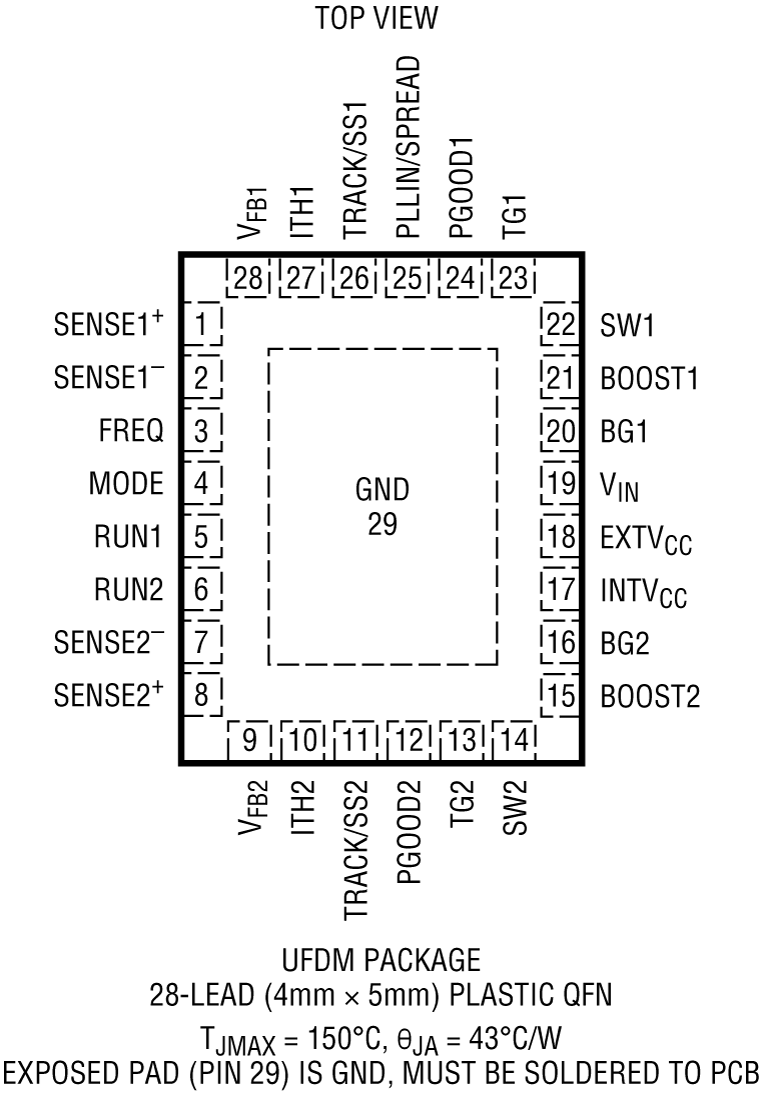

- 小型28引脚4mm × 5mm QFN封装
- 通过AEC-Q100汽车应用认证
产品详情

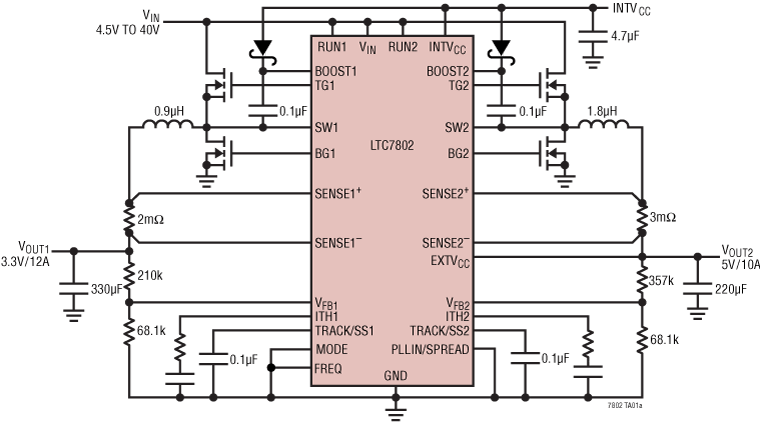

LTC7802是一款高性能双通道降压型同步DC/DC开关稳压器控制器，可驱动所有N沟道功率MOSFET级。恒频电流模式架构允许高达3MHz的锁相开关频率。LTC7802可在4.5 V至40V的宽输入电源电压范围内工作。通过使两个控制器输出级异相操作，可较大限度地降低功耗和电源噪声。
极低的空载静态电流可延长电池供电系统的工作运行时间。通过OPTI-LOOP补偿功能，可在宽输出电容和ESR值范围内优化瞬态响应。LTC7802集成了0.8V精密基准电压源和电源良好输出指示器。MODE引脚在轻负载下可选择突发工作模式、脉冲跳跃模式或连续电感电流模式。
此外，LTC7802还具有扩频运行模式，可显著降低输入和输出电源的峰值辐射和传导噪声，因此能够轻松满足电磁干扰(EMI)标准要求。
应用
- 汽车和运输
- 工业
- 军事/航空电子
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

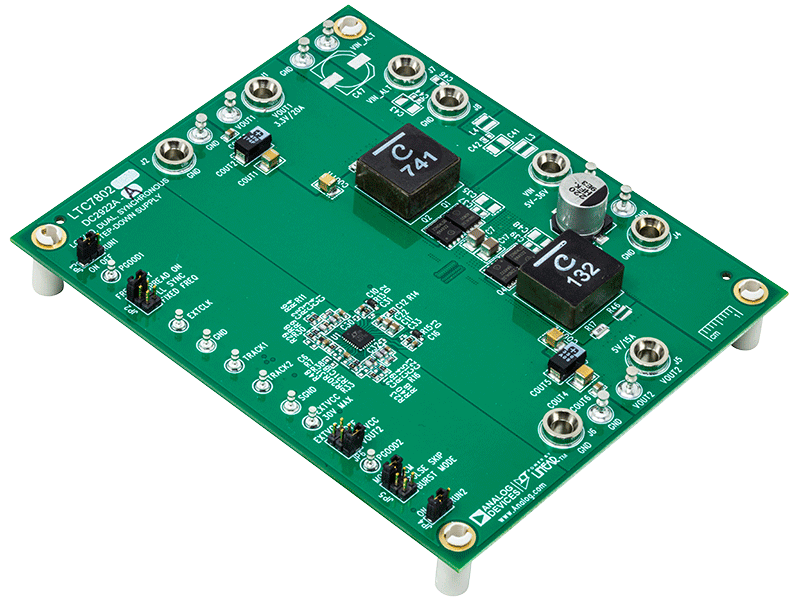

评估套件 (1)
参考资料
工具及仿真模型
LTspice中提供以下器件型号：
LTC7802
LTpowerCAD
LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。
如要打开此电路的项目文件，请执行以下操作：
第1步：下载并在计算机上安装LTpowerCAD。
第2步：单击下面的链接，下载特定器件项目文件。
第3步：如果项目文件不运行，请右键单击该链接并选择“目标另存为”。然后启动LTpowerCAD工具，并从“文件”菜单中选择“打开项目”即可打开项目文件。
LTpowerCAD中提供以下器件的设计工具：
LTC7802
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC7802EUFDM#PBF | 材料声明 | 质量和可靠性 | 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | |
| LTC7802EUFDM#TRPBF | 材料声明 | 质量和可靠性 | 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | |
| LTC7802HUFDM#WPBF | 材料声明 | 质量和可靠性 | 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | |
| LTC7802HUFDM#WTRPBF | 材料声明 | 质量和可靠性 | 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | |
| LTC7802IUFDM#WPBF | 材料声明 | 质量和可靠性 | 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | |
| LTC7802IUFDM#WTRPBF | 材料声明 | 质量和可靠性 | 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | |
| LTC7802JUFDM#WPBF | 材料声明 | 质量和可靠性 | 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | |
| LTC7802JUFDM#WTRPBF | 材料声明 | 质量和可靠性 | 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | |
