概览

优势和特点

  • LTC6804 的引脚兼容型升级器件
  • 可测量多达 12 节串联电池
  • 1.2mV 最大总测量误差
  • 可堆叠式架构能支持几百个电池
  • 内置 isoSPI 接口
    • 1Mb 隔离式串行通信
    • 采用单根双绞线,长达 100 米
    • 低 EMI 敏感度和辐射
  • 可在 290μs 内完成系统中所有电池的测量
  • 同步的电压和电流测量
  • 具可编程三阶噪声滤波器的 16 位 ΔΣ ADC
  • 针对符合 ISO26262 标准的系统而进行设计
  • 采用可编程定时器的被动电池电荷平衡
  • 5 个通用的数字 I/O 或模拟输入
    • 温度或其他传感器输入
    • 可配置为一个 I2C 或 SPI 主控器
  • 4μA 睡眠模式电源电流
  • 48 引脚 SSOP 封装

产品详情

LTC®6811 是一款多节电池的电池组监视器,可测量多达 12 个串接电池的电压,并具有小于1.2mV 的总测量误差。0V 至 5V 的电池测量范围使 LTC6811 成为大多数电池化学组成的合适之选。所有 12 节电池可在 290μs 内完成测量,并可选择较低的数据采集速率以实现高的噪声抑制。

可以把多个 LTC6811 器件串接起来,因而能在长的高电压电池串中实现电池的同时监视。每个 LTC6811 具有一个 isoSPI 接口,用于实现高速、抗 RF 干扰的远程通信。使用 LTC6811-1 时,多个器件采用菊链式连接,且所有器件采用一根主处理器接线。而使用 LTC6811-2 时,则多个器件并联连接至主处理器,对每个器件进行个别寻址。

LTC6811 可直接采用电池组或一个隔离式电源供电。LTC6811 拥有针对每节电池的电荷被动平衡、以及用于每节电池的个别 PWM 占空比控制功能。其他特点包括一个内置的 5V 稳压器、5 根通用型 I/O 线和一种睡眠模式 (在该模式中电流消耗减小至 4μA)。



应用

  • 电动汽车及混合动力汽车
  • 后备电池系统
  • 电网能量存储
  • 高功率便携式设备

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

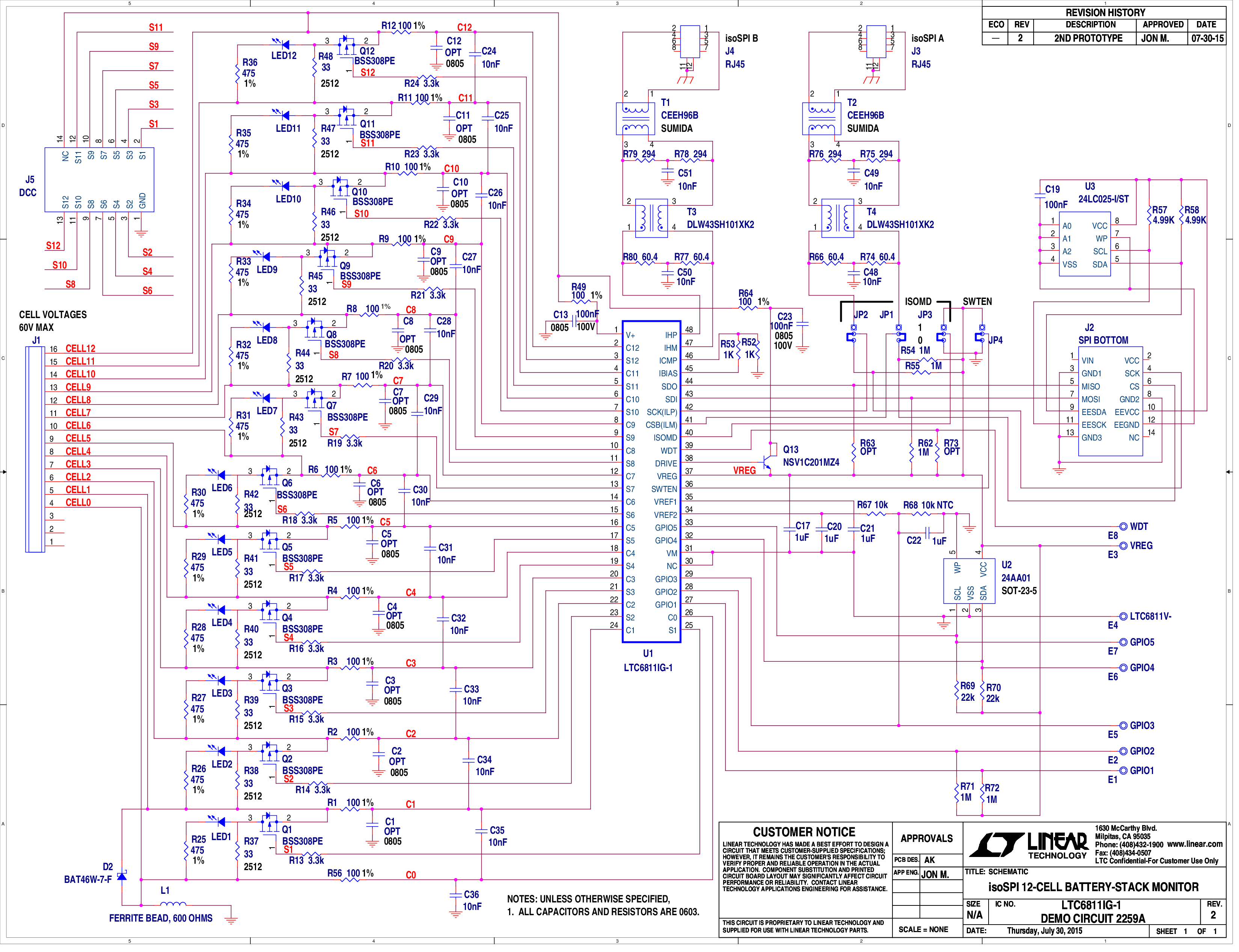

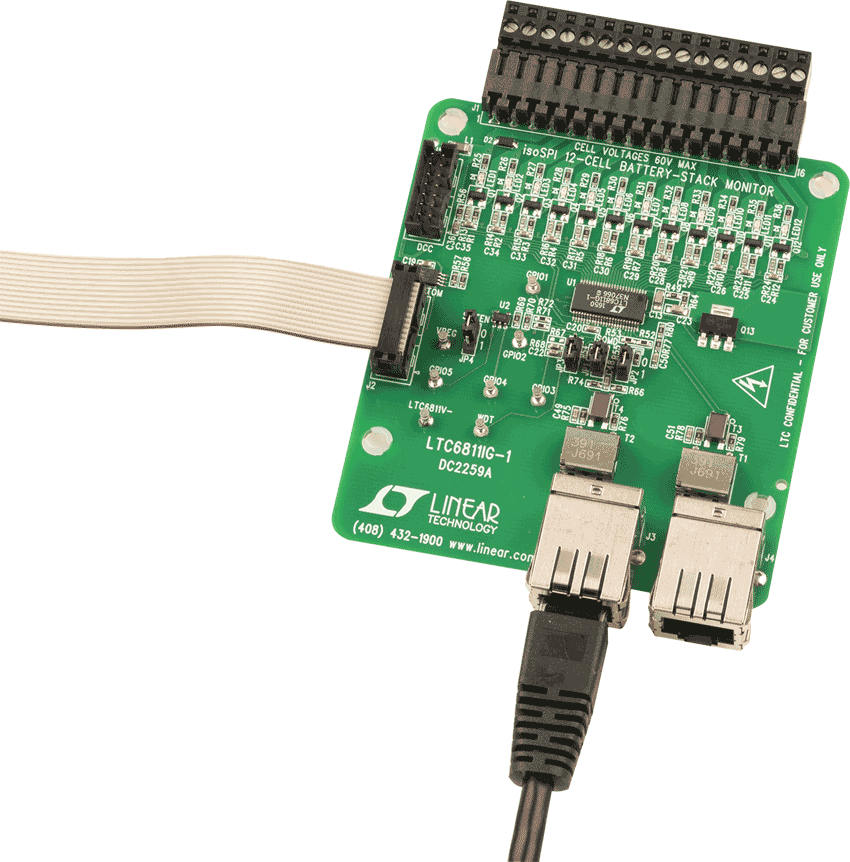

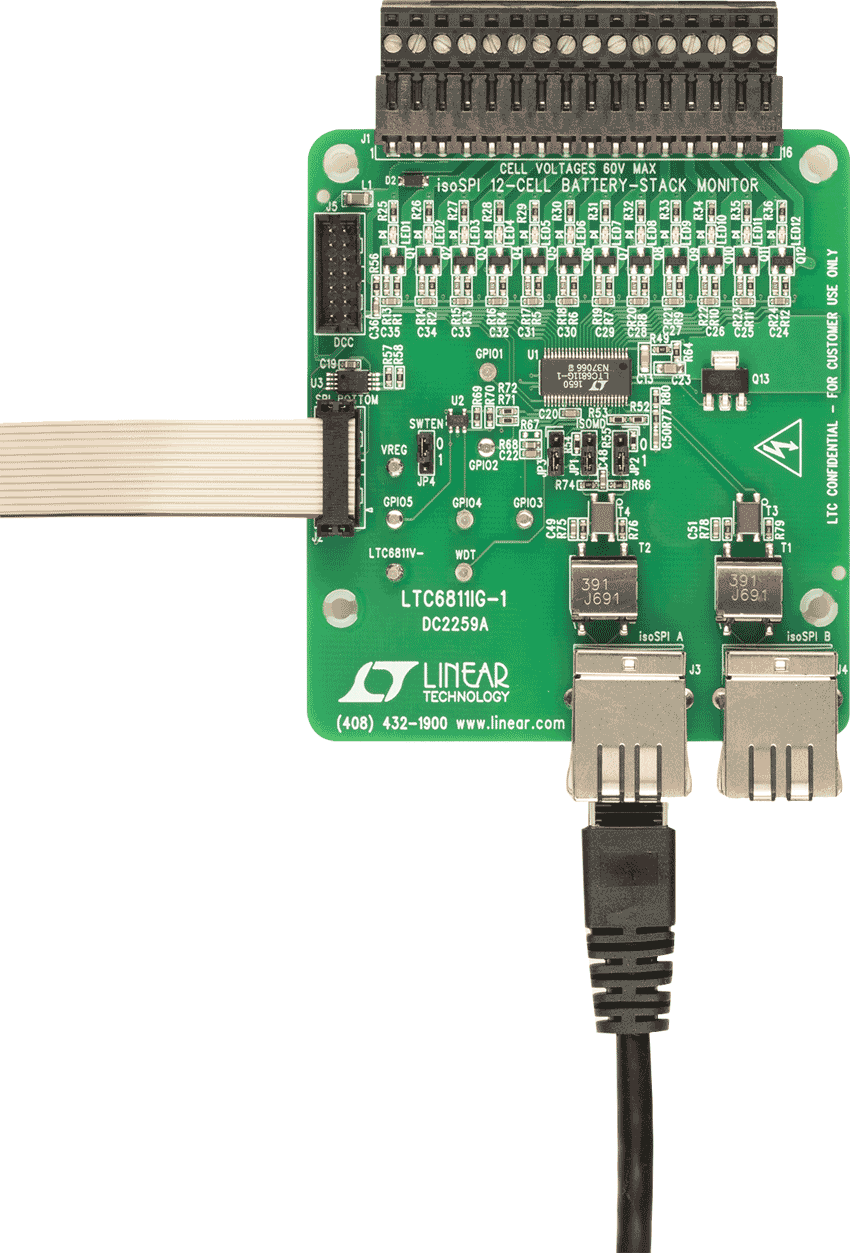

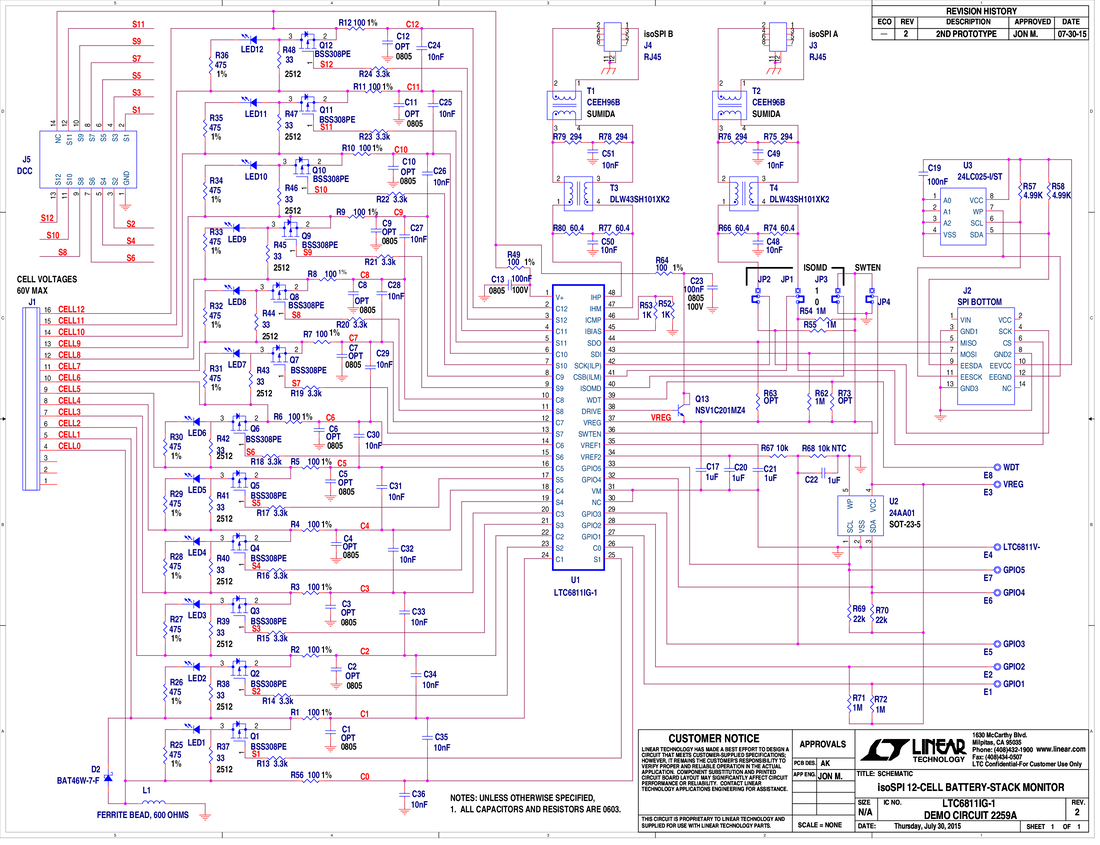

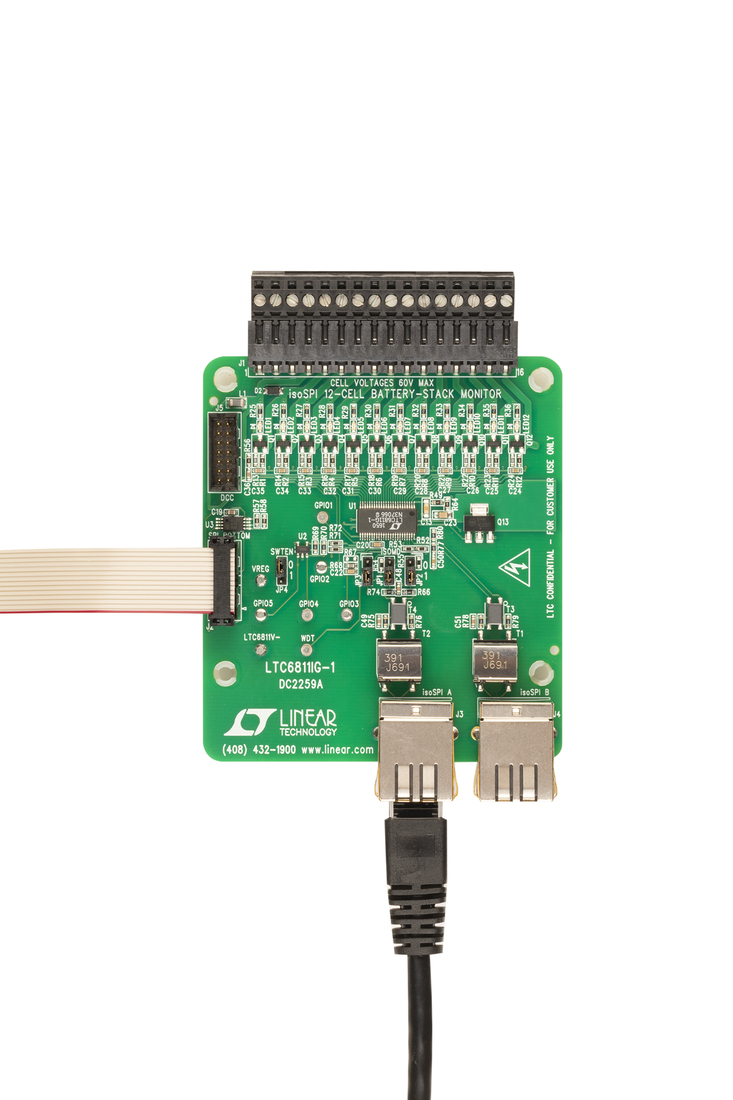

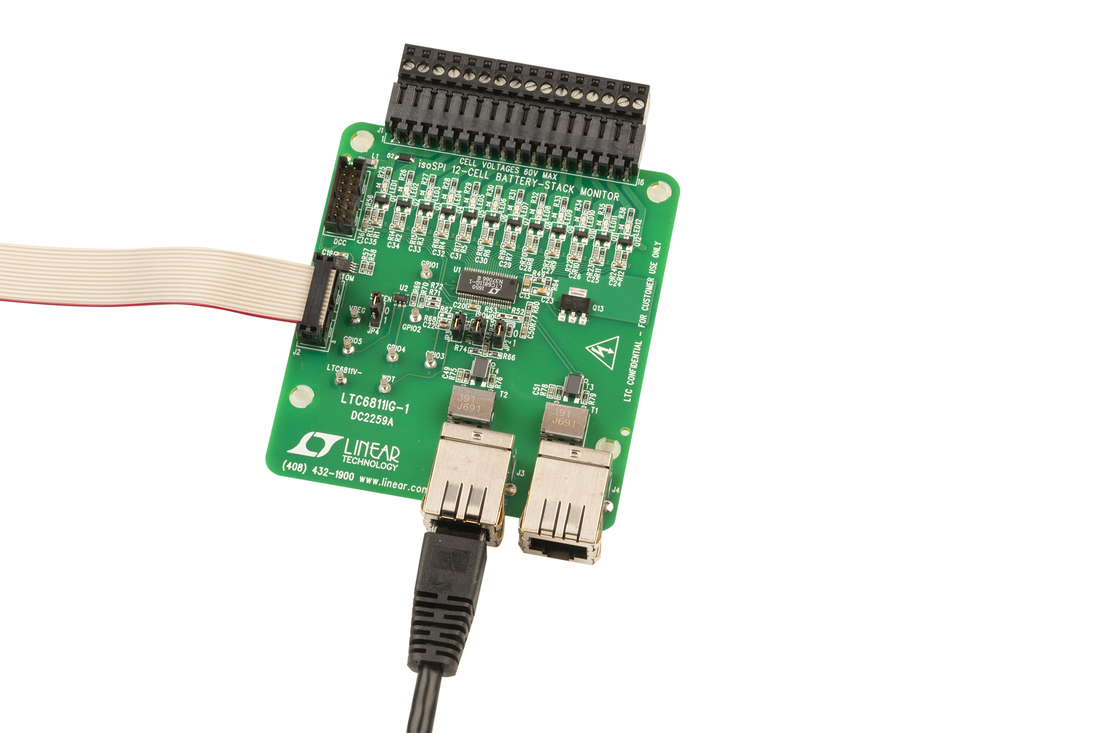

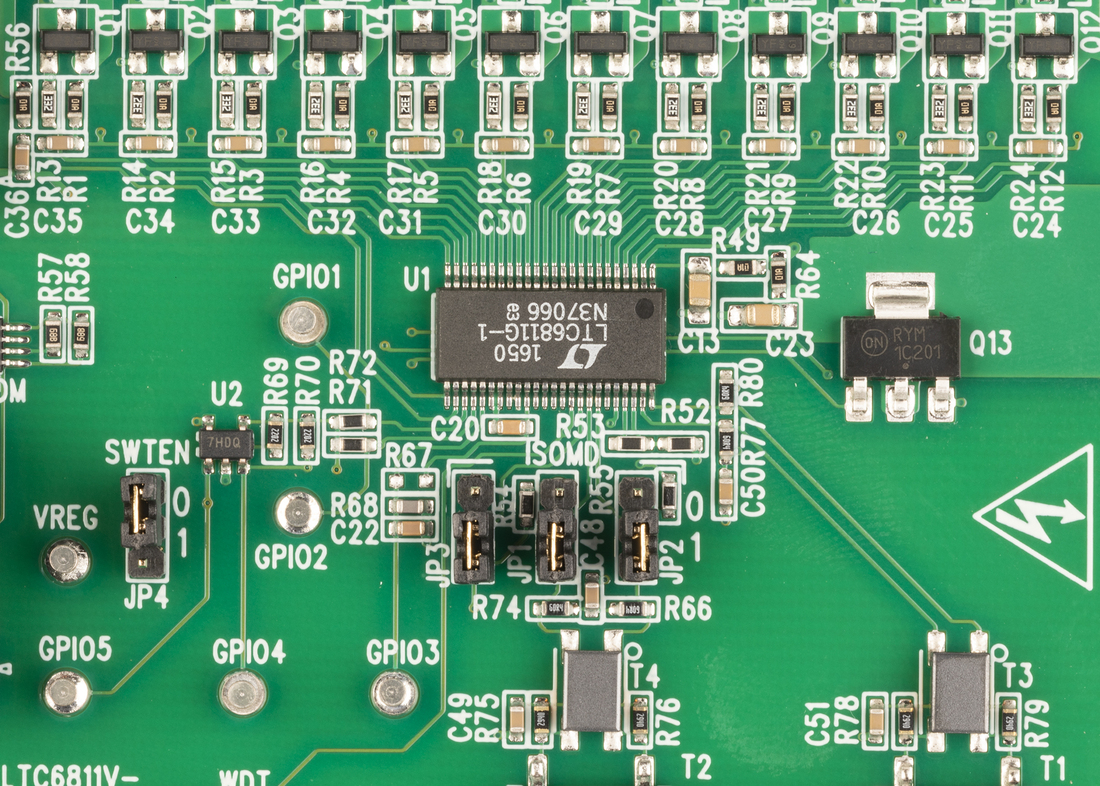

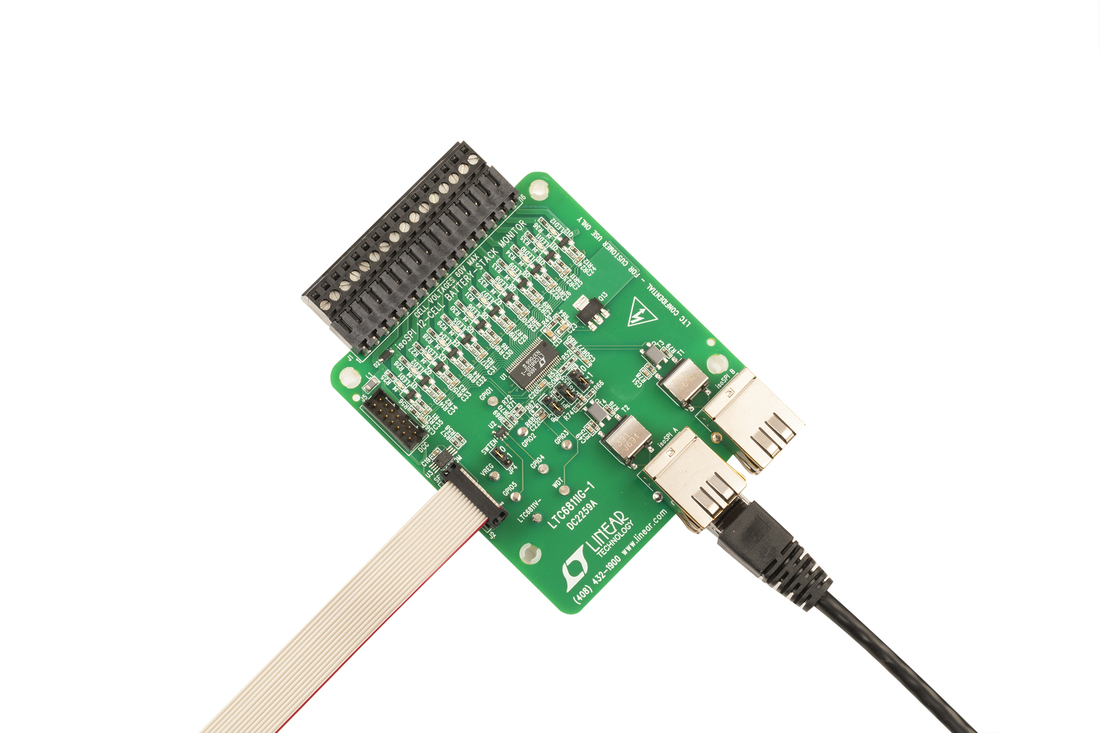

评估套件 (2)
