LTC5800-IPM

SmartMesh IP 无线 802.15.4e 片内系统

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性

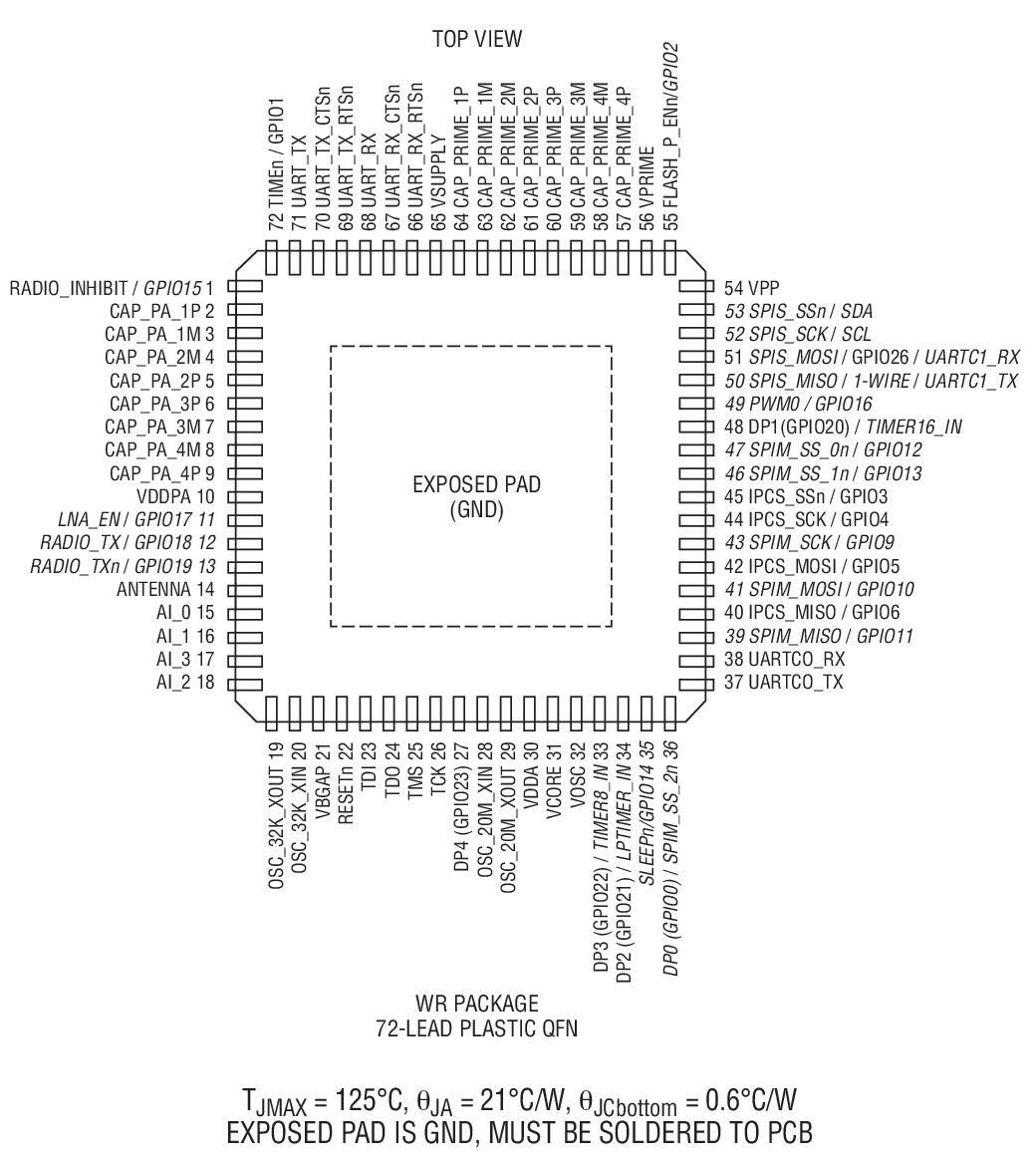

  • 72引脚 10mm x 10mm QFN 封装
  • 2.4GHz、IEEE 802.15.4e 片内系统,连同嵌入式 SmartMesh 网络软件
         >99.999% 的网络可靠性 (在最苛刻的 RF 环境中得以实现)
         <50μA 的路由节点
  • 在 SmartMesh IP 网络中充当一个无线节点、EManager 或接入点节点



更多细节
show more Icon

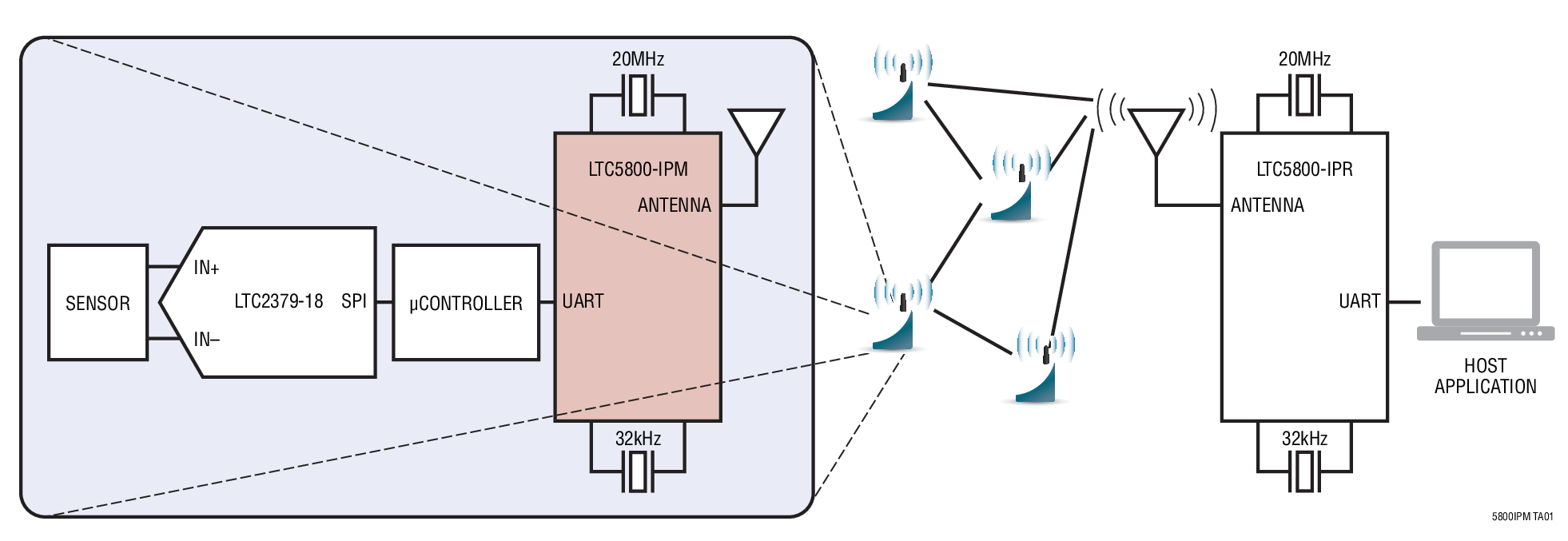

SmartMesh IP无线传感器网络是自我管理式的低功率互联网协议 (IP) 网络,其采用被称为“微尘”(Mote) 的无线节点构建而成。LTC®5800-IPM 是 Eterna® 系列 IEEE 802.15.4e 片内系统 (SoC) 解决方案中的 SmartMesh IP 集成电路,其运用了一种高度集成的低功率无线电设计,以及一个运行 SmartMesh IP 嵌入式网络软件的 ARM Cortex-M3 32 位微处理器。

借助 SmartMesh IP 时间同步网络,网络中的所有节点皆可传送、供应或终止数据,并能在采用电池供电的情况下工作多年。SmartMesh IP 是一种高度灵活的网络,其在一个易于集成的平台上具有经过验证的可靠性和低功耗性能。

LTC5800-IPM在 SmartMesh IP 网络中的运行方式由选择装载的 SmartMesh IP 网络软件决定:SmartMesh IP 网络中的无线节点、EManager、或接入点节点与 LTC5800-IPM 一起提供的 SmartMesh IP 软件经过了全面的测试与验证,而且可以很容易地通过一个软件应用程序接口进行配置。一旦您已经购买了 SmartMesh IP 产品,即可通过您的 myAnalog 帐户下载 SmartMesh IP 堆栈二进制文件。

LTC5800*WR-IPMA 硬件的引脚信号传输运行方式由加载的软件决定,并在下面的产品数据手册中详细说明:

LTC5800-IPM

=

LTC5800*WR-IPMA

硬件

+

SmartMesh IP 节点 软件

LTC5800-IPM

产品手册

LTC5800-IPR



=

LTC5800*WR-IPMA

硬件

+

SmartMesh IP EManager 软件

LTC5800-IPR

产品手册

LTC5800-IPA



=

LTC5800*WR-IPMA

硬件

+

SmartMesh IP 接入点 软件

LTC5800-IPA

产品手册



网络特点

特点

优势

>99.999% 的网络可靠性

可避免发生其他无线网络常见的通信信号丢失

经过 NIST 认证的 AES-128 位加密

利用端到端加密、消息完整性检查和设备认证对数据提供保护

可扩展

采用时隙化通道跳频协议以避免发生网络内冲突,从而实现扩展性的最大化,并尽量地减少由于拥塞所引起的高耗电和高延迟的传输重试。

双向通信

非常适合监视和控制应用

每个节点每秒最多传送 10 条消息

时隙化通信可避免争用。该数据速率包含了用于包重试的内置裕度。

器件特点

特点

优势

业界领先的低功耗无线电技术

  • 4.5mA 以接收一个数据包
  • 5.4mA 以发送 (在 0dBm)
  • 9.7mA 以发送 (在 8dBm)

预先设计的 RF

RF 组件包括一个片内功率放大器并专为实现优化性能进行了预调谐 (包括温度补偿),从而节省了开发时间。

支持能量收集

非常低功率设计使得节点可采用多种能量收集器来供电。点击这里以查看一款由室内光供电的 SmartMesh IP 节点的演示电路。

集成型温度传感器

精准型温度传感器直接集成在节点之中。




应用

SmartMesh IP 非常适合无线工业物联网 (IoT) 应用。如需更多地了解 SmartMesh 应用,请点击这里



产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC5800HWR-IPMA#PBF
  • HTML
  • HTML
LTC5800IWR-IPMA#PBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 4

reference details image

DC9000B

SmartMesh IP入门套件 (芯片型天线),可容纳 100 个节点

zoom

DC9000B

SmartMesh IP入门套件 (芯片型天线),可容纳 100 个节点

SmartMesh IP入门套件 (芯片型天线),可容纳 100 个节点

产品详情

注:提供更新的套件- 请参见DC9021B的相关信息

DC9000B SmartMesh IP入门套件提供了针对您的应用需求 (包括高可靠性、超低功率、可扩展性和易安装性) 评估SmartMesh®网络性能所需的工具。这加快了器件集成和应用软件开发。

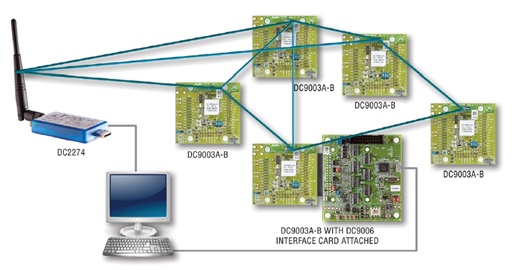

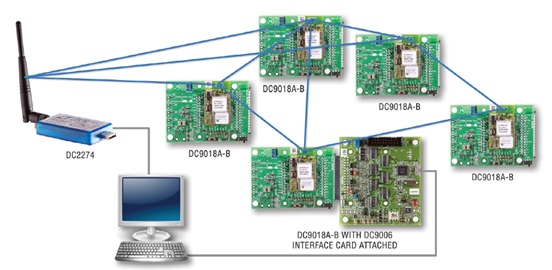

DC9000B入门套件包括 5 个 mote,即节点 (DC9003A-B),以使您能够在特定于应用的 RF 环境中快速部署多跳网格网络。利用命令行界面,可快速查看网络中的网格节点列表、以及主要的性能统计数据 (比如数据可靠性和延迟)。

DC9003A-B 评估/开发节点模块具有易于探查的信号引脚。此外,该入门套件还可通过 USB 对管理器和节点软件应用程序接口 (API) 进行访问,以实现应用软件开发。

DC2274A DC2274A USB 网络管理器出厂配置为嵌入式网络管理器,其中“无线至有线”接入点功能和网络管理算法在板上运行。或者,用户可以将 DC2274 配置为 SmartMesh IP 接入点节点,以使用 VManager 软件执行操作。(点击这里了解有关网络管理器的更多信息。)

DC9000B 入门套件在 2.4000GHz 至 2.4835GHz 的国际免许可频段内工作。入门套件和演示板仅用于评估目的。客户仍有责任在实际的最终应用中验证正确和可靠的工作。

SmartMesh IP入门套件——包括以下物品:

reference details image

DC9021A

经过 RF 认证的SmartMesh IP 入门套件 (芯片型天线),可容纳 100 个节点

zoom

DC9021A

经过 RF 认证的SmartMesh IP 入门套件 (芯片型天线),可容纳 100 个节点

经过 RF 认证的SmartMesh IP 入门套件 (芯片型天线),可容纳 100 个节点

产品详情

注:可提供较新的套件- 请参见DC9021B

经过RF认证的DC9021ASmartMesh IP™入门套件提供了针对您的应用需求 (包括高可靠性、超低功耗、可扩展性和易安装性) 评估 SmartMesh®网络性能所需的所有工具。这加快了器件集成和应用软件开发。

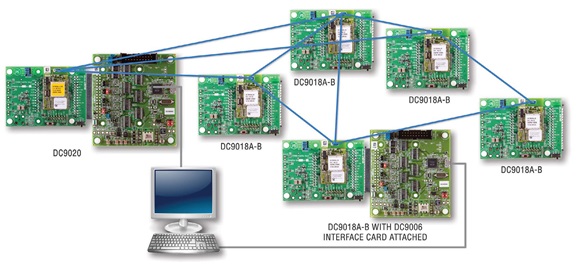

DC9021A 入门套件包括 5 个 mote,即无线节点 (DC9018A-B),以使您能够在特定应用的 RF 环境中快速部署多跳网格网络。利用命令行界面,可快速查看网络中的网格节点列表、以及主要的性能统计数据 (比如数据可靠性和延迟)。

DC9018A-B 评估/开发节点模块具有易于探查的信号引脚。此外,该入门套件还可通过USB 对管理器和节点软件应用程序接口 (API) 进行访问,以实现应用软件开发。

DC2274A-A DC2274A-A USB 网络管理器出厂配置为嵌入式网络管理器,其中“无线对有线”接入点功能和网络管理算法在板上运行。或者,用户可以将 DC2274 配置为 SmartMesh IP 接入点节点,以使用 VManager 软件执行操作。(点击这里了解有关网络管理器的更多信息。)

DC9021A 入门套件在 2.4000GHz 至 2.4835GHz 的国际免许可频段内工作,并包括用于日本以及美国、加拿大、欧洲、印度、韩国、中国台湾、澳大利亚和新西兰的 RF 有意辐射体认证。入门套件和演示板仅用于评估目的。用户仍有责任在实际的最终应用中验证正确和可靠的工作。

SmartMesh IP入门套件——包括以下物品:

reference details image

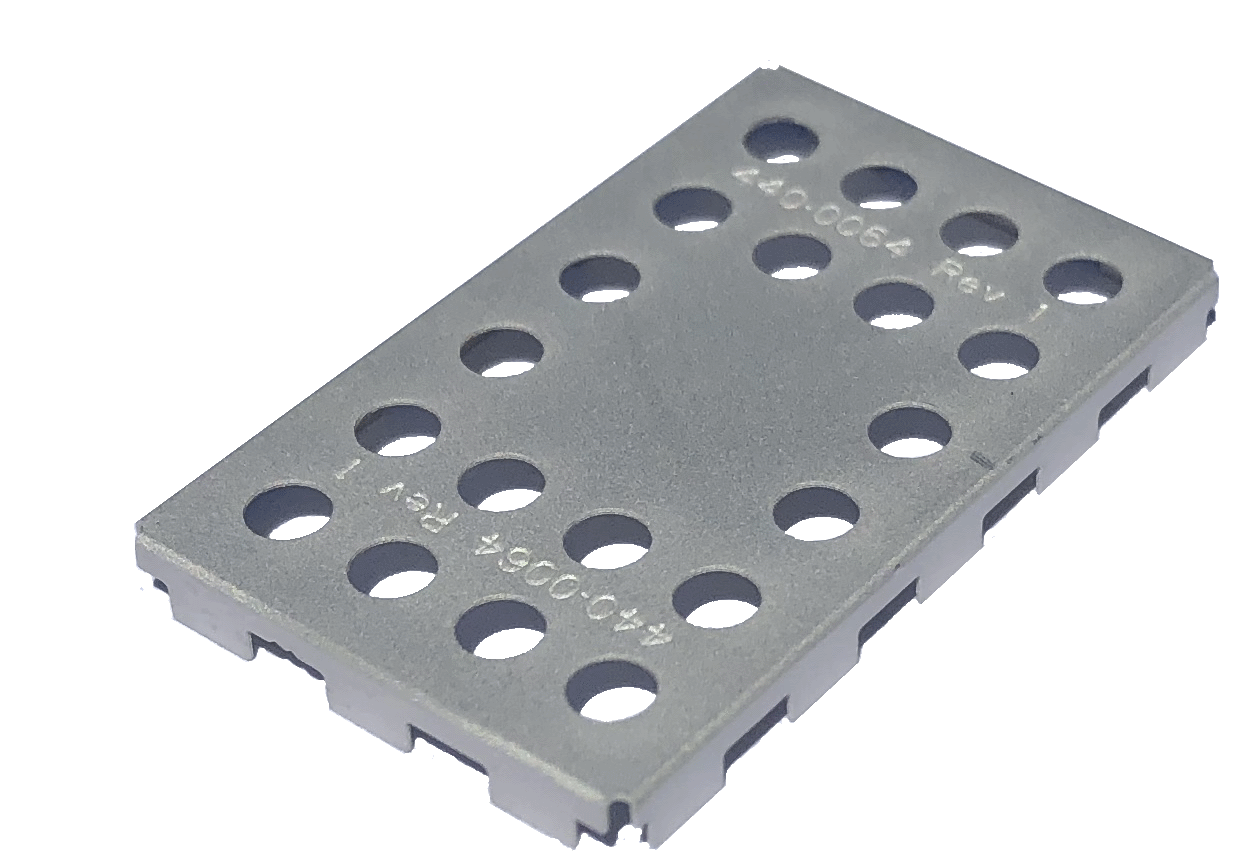

SMARTMESH-SHIELD02

用于Eterna (LTC5800)设计的RF扩展板

reference details image

DC9021B

SmartMesh IP 入门套件

zoom

DC9021B

SmartMesh IP 入门套件

SmartMesh IP 入门套件

产品详情

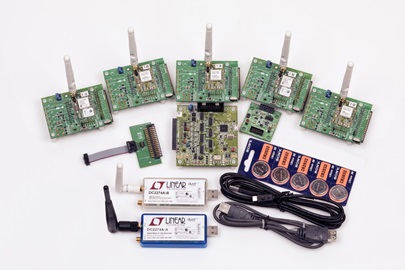

DC9021B SmartMesh IP™ 入门套件针对您的应用需求提供评估SmartMesh® 网络性能所需的所有工具,包括高可靠性、超低功耗、可扩展性和易于安装性。此套件可以加快器件集成和应用软件开发。

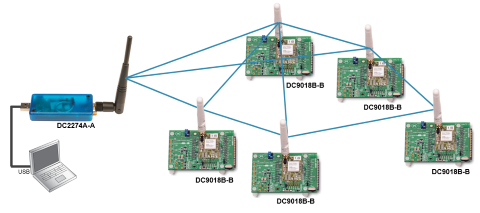

DC9021B入门套件包括五个终端,或节点(DC9018B-B),使您能够在特定于应用的RF环境中快速部署多跳Mesh网络。利用StarGazer评估软件图形用户界面(GUI),您可以快速查看Mesh网络形式以及关键的性能统计数据,如数据可靠性和延迟。
