LTC4416

推荐用于新设计

用于大 PFET 的 36V、低损耗、双通道、PowerPath 控制器

产品模型: 8

Viewing:

概述

专为驱动大和小 Q_G PFET 而特别设计

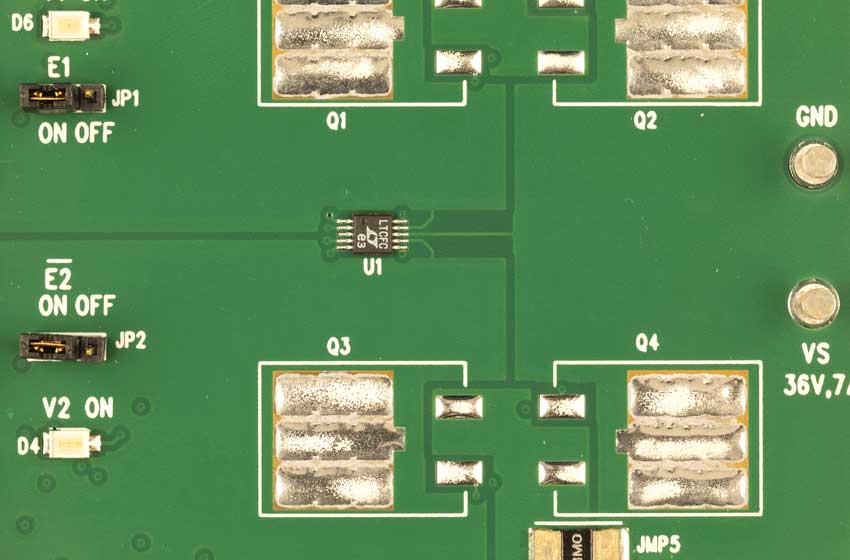

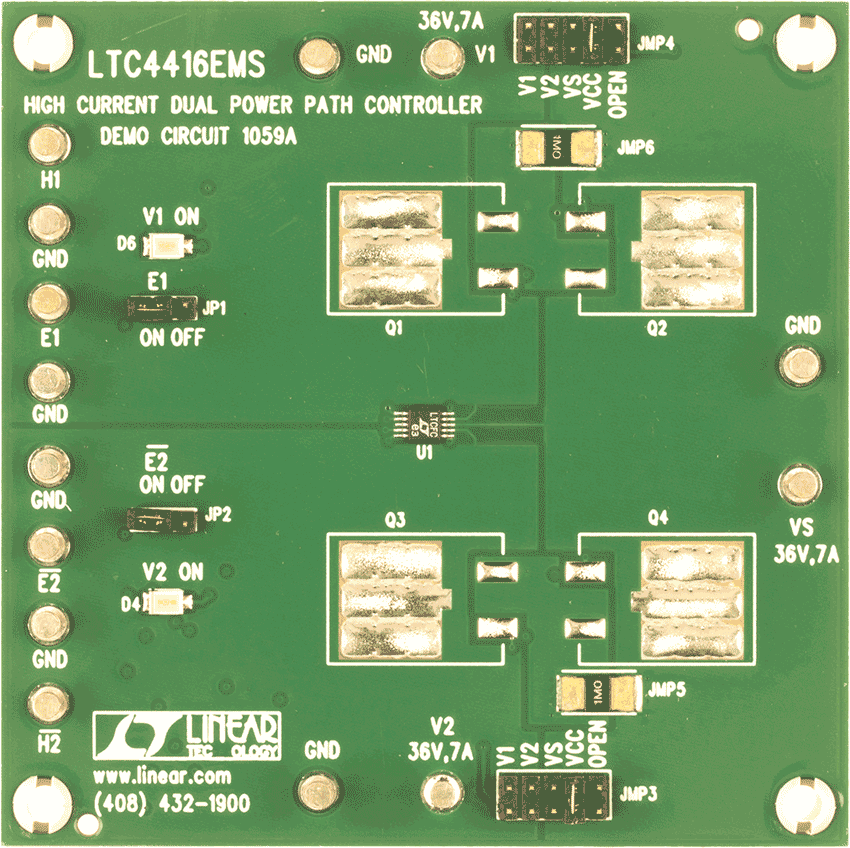

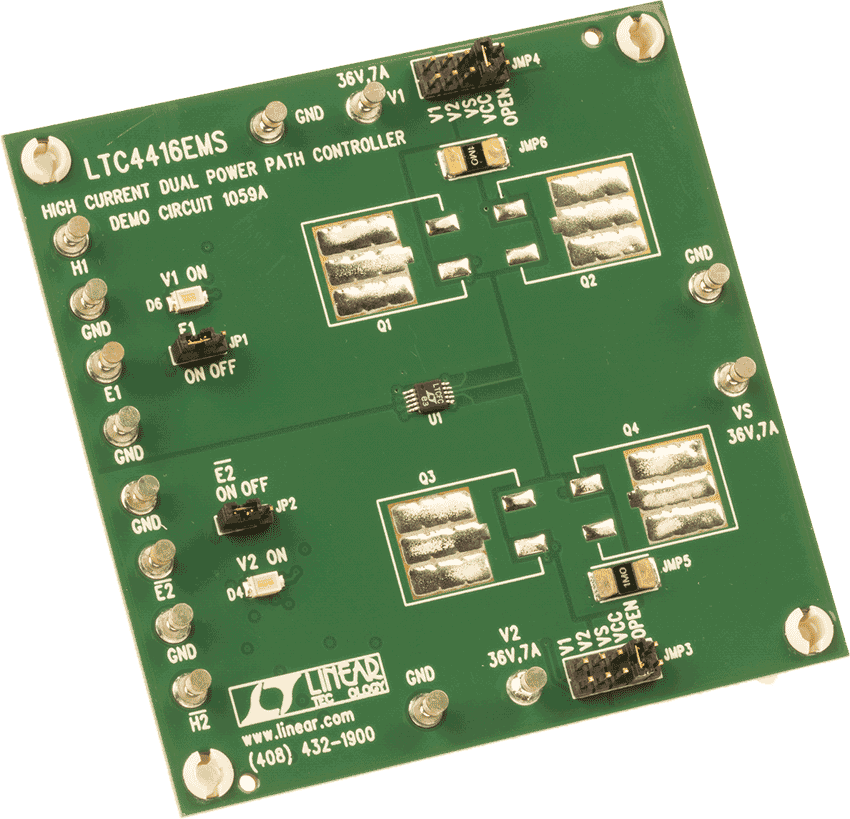

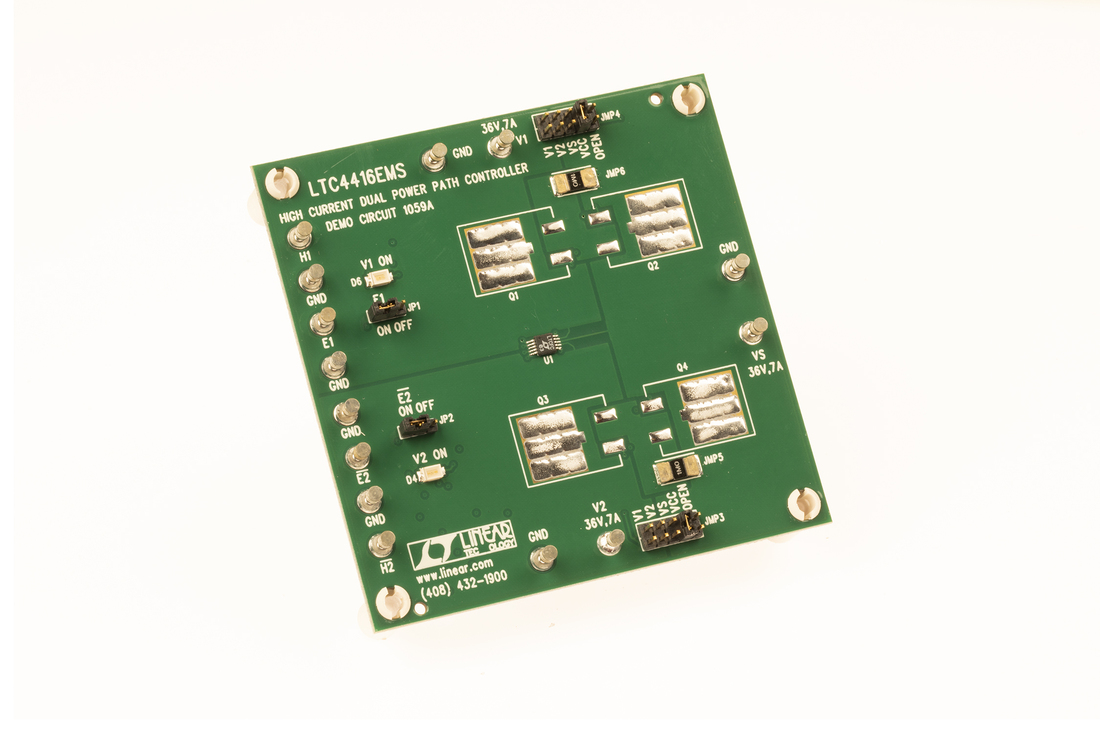

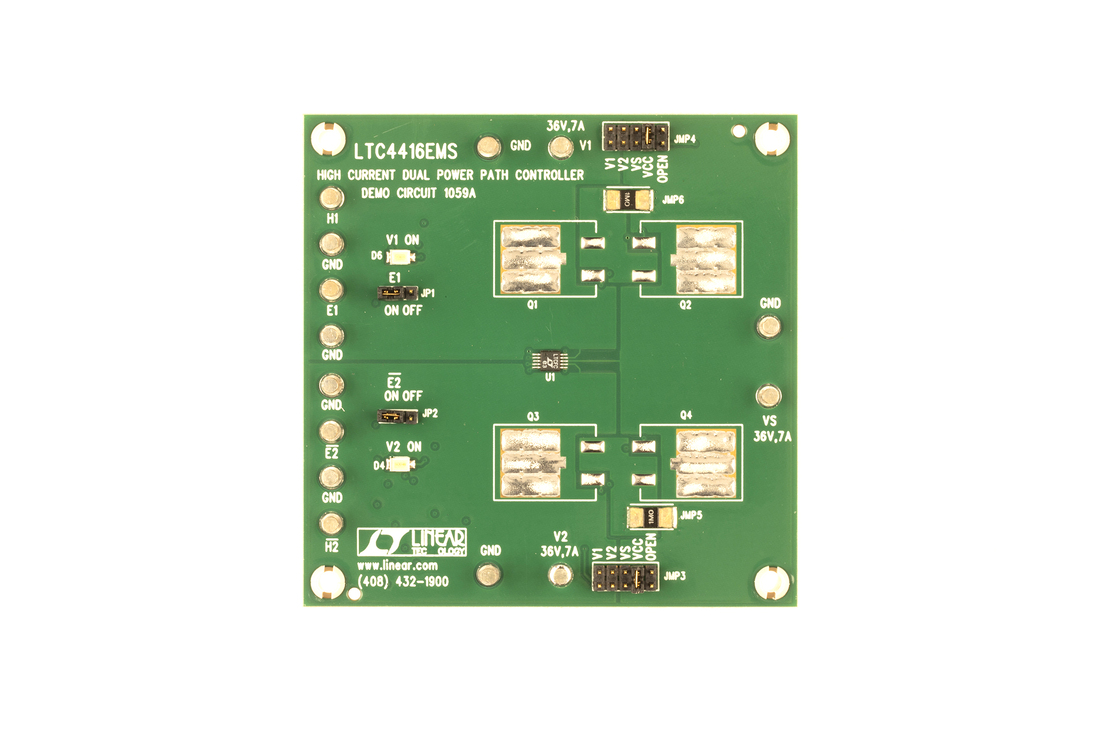

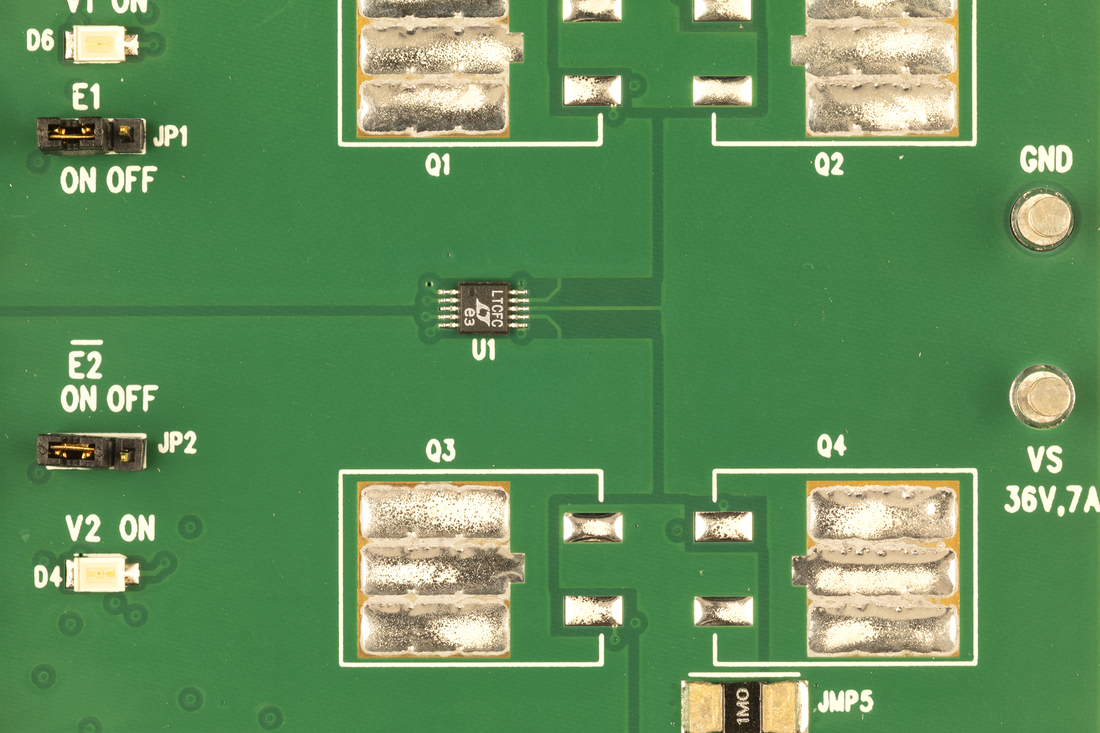

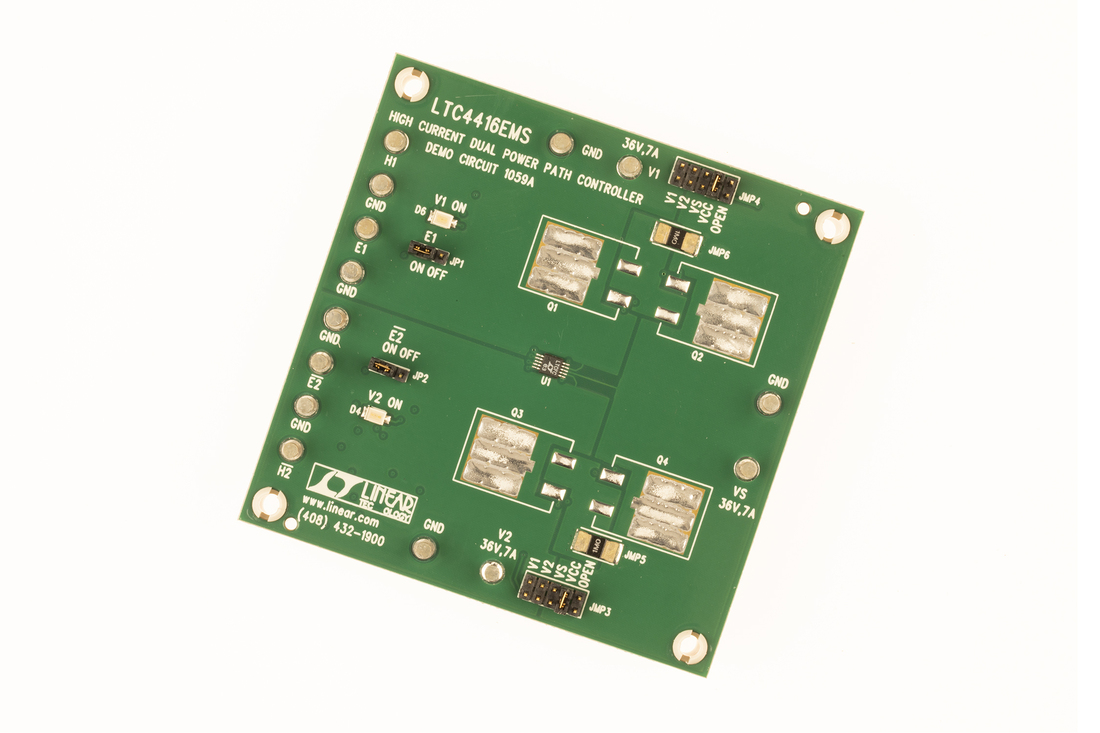

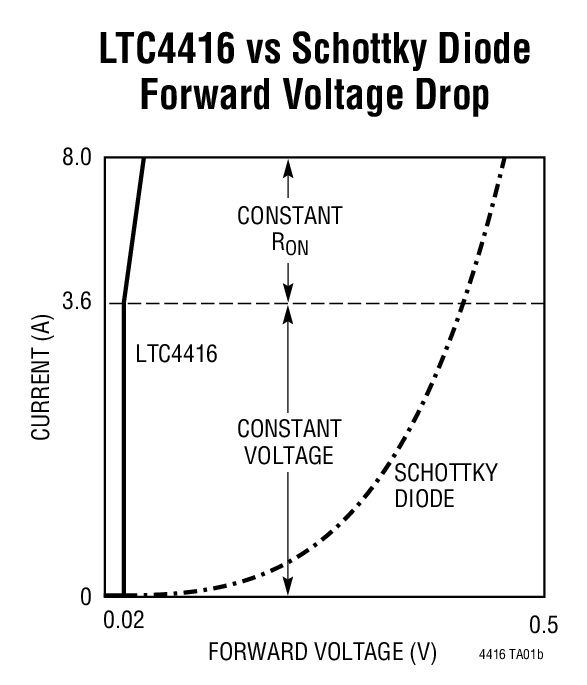

电源“或”二极管的非常低损耗型替代方案
宽工作电压范围：3.6V 至 36V
–40^ºC 至 125^ºC 工作温度范围
反向电池保护

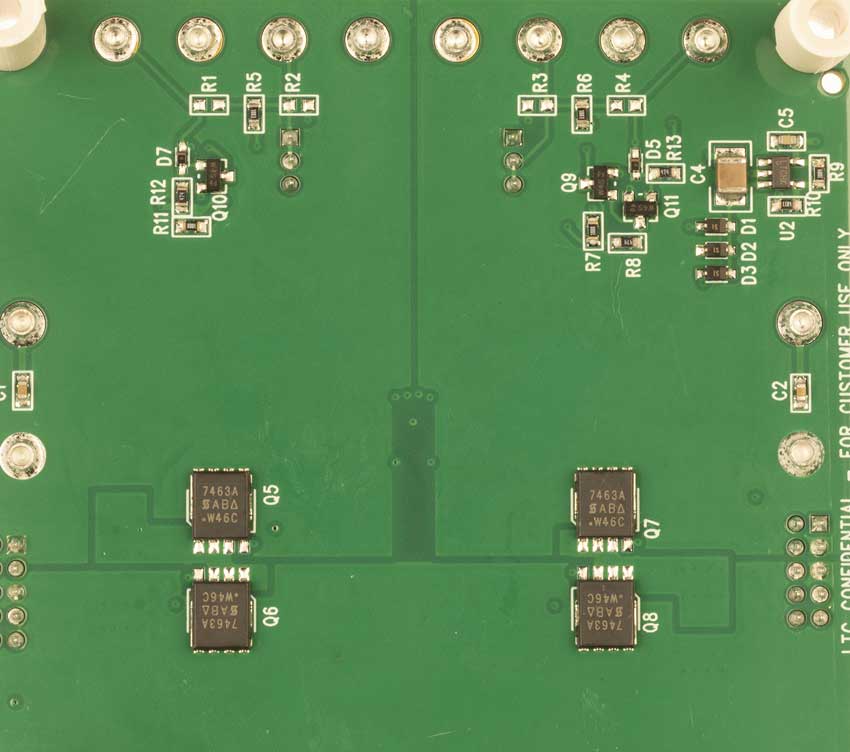

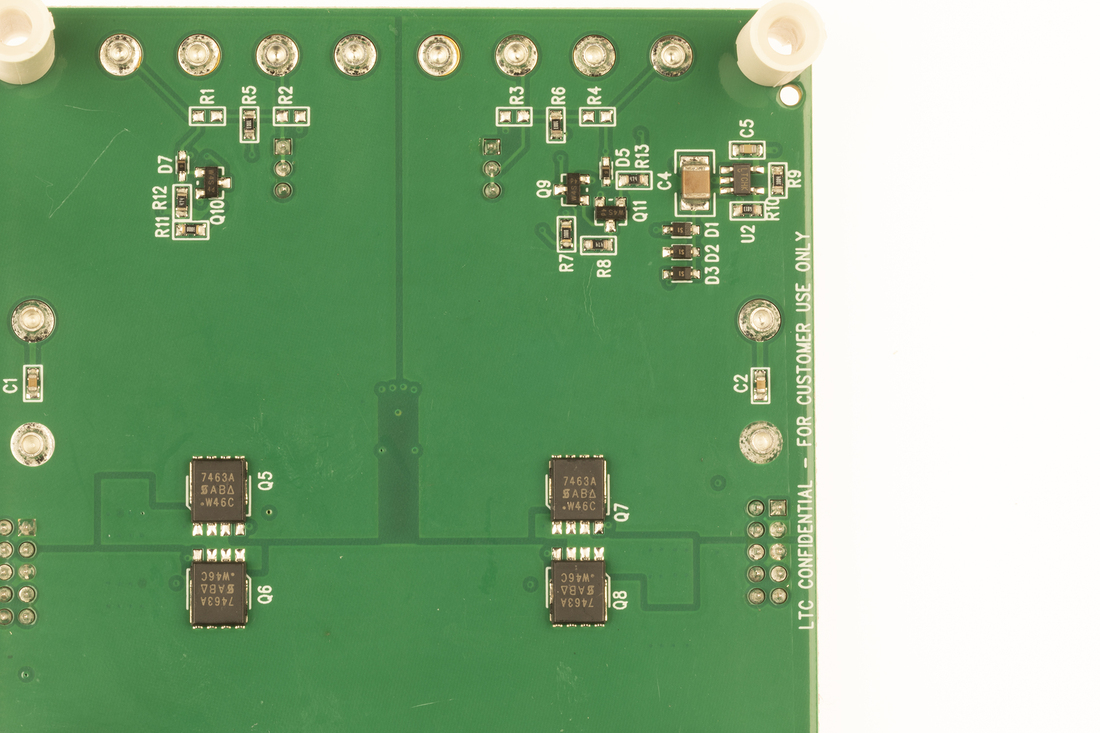

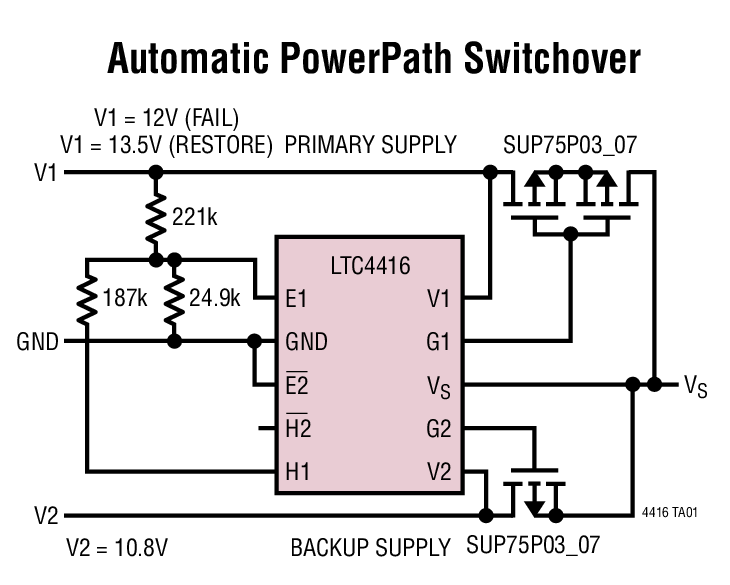

DC 电源之间的自动切换
低静态电流：每个通道 35μA
负载均流
MOSFET 栅极保护箝位

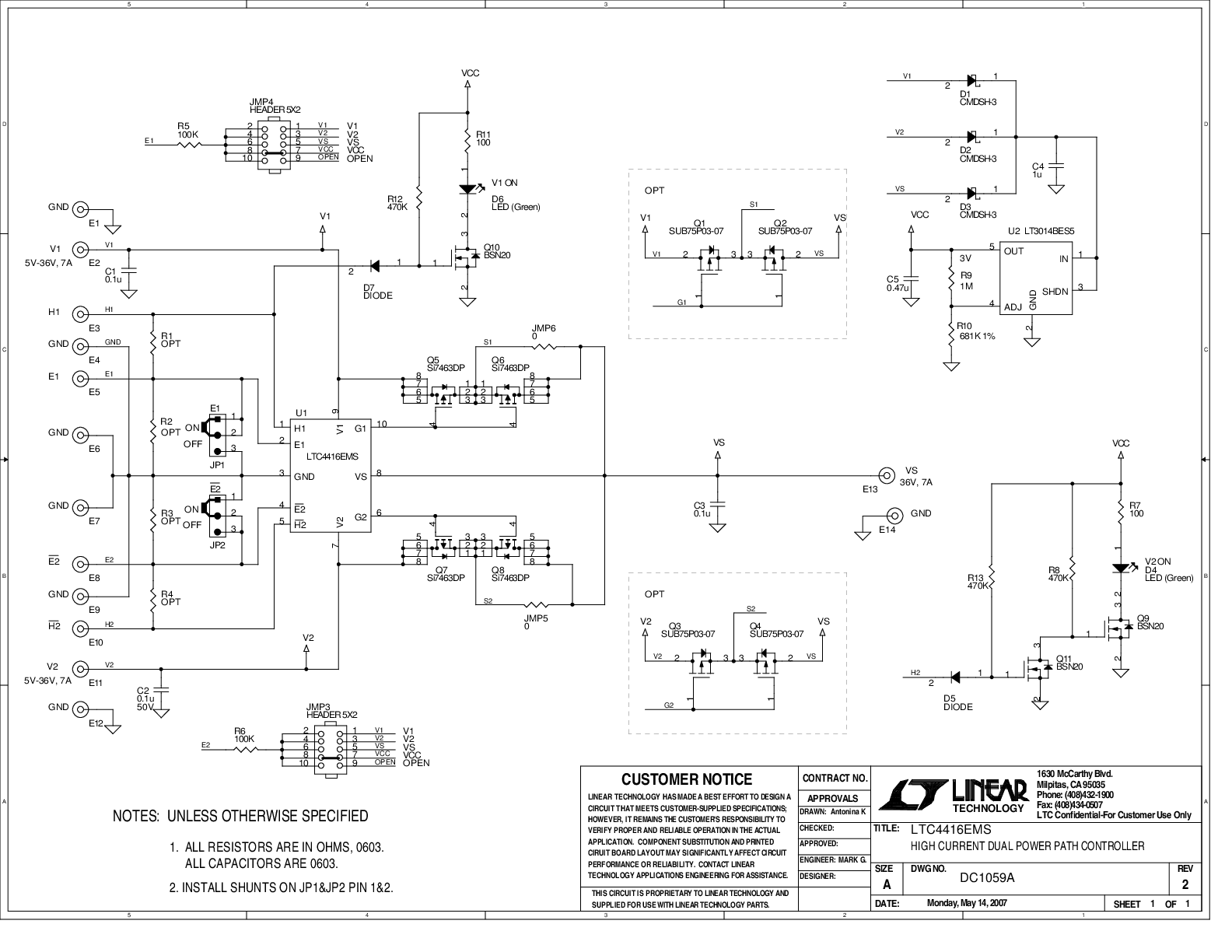

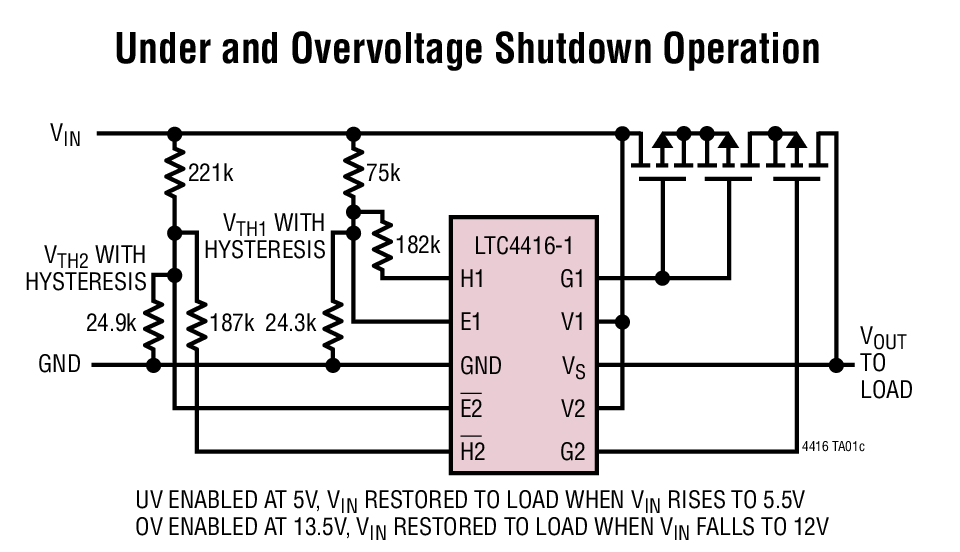

高精度输入控制比较器用于设定切换门限点
漏极开路反馈点用于客户规定的迟滞控制
极少的外部组件

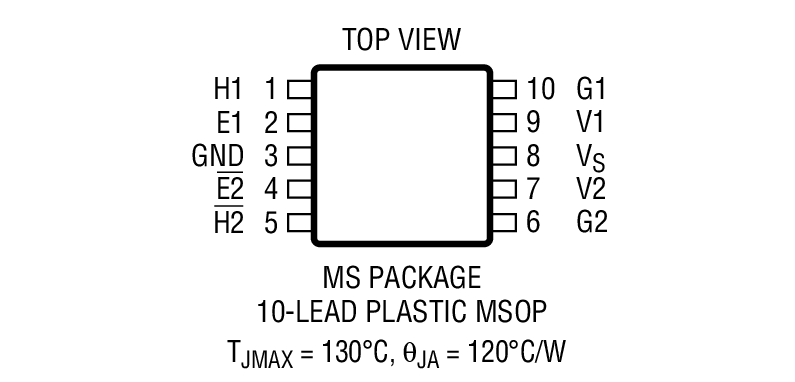

节省空间的 10 引脚 MSOP 封装

LTC^®4416 / LTC4416-1 控制两组外部 P 沟道 MOSFET，以造就两种用于电源切换电路的近理想型二极管功能。这实现了多个电源的高效“或”操作，旨在延长电池的使用寿命和减少自发热。当导通时，MOSFET 两端的电压降通常为 25mV。对于那些采用了一个交流适配器或其它辅助电源的应用，当辅助电源接入时，负载将自动地与电池断接。

LTC4416 集成了两个具有软切换控制功能的互连电源通路 (PowerPath^™) 控制器。“软关断”型切换允许用户在两个不同的电压之间转换，而不会在输出电源中产生过大的电压欠冲 (即 V_DROOP)。另外，LTC4416 / LTC4416-1 还包含一种“快速接通”功能，其可在正向输入电压超过 25mV 时大幅度地增加栅极驱动电流。当检测电压超过输入电压达 25mV 时，LTC4416 的“快速关断”功能被启用。LTC4416-1 在相同的情况下以及采用使能引脚选择了另一个外部 P沟道器件时实现快速关断。

LTC4416 的宽电源工作范围支持采用 1 至 8 节串联锂离子电池来提供工作电源。低静态电流 (每个通道为 35µA) 与负载电流无关。栅极驱动器包括一个用于 MOSFET 保护的内部电压箝位。

LTC4416 / LTC4416-1 采用扁平 10 引脚 MSOP 封装。

Applications

高电流 PowerPath 开关
工业和汽车应用
不间断电源
逻辑控制型电源开关
后备电池系统
具有后备电池的应急系统
