LTC4296-1

推荐用于新设计

5端口SPoE PSE控制器

数据手册 (Rev. A) 产品选型表
Viewing:
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

概述

  • 符合 IEEE 802.3cg 标准的 SPoE PSE
  • 五个独立的 PSE 端口
  • 宽输入电源工作范围：6 V 至 60 V
  • 可调电源和返回电子断路器
  • 在睡眠和禁用状态下，输入电源电流分别为 52 μA（典型值）和 51μA（典型值）
  • 电荷泵增强了外部高端 N 沟道 MOSFET
  • 通过外部微控制器支持 SCCP
  • 带 PEC 的 SPI 总线接口
  • 电压、电流和温度遥测
  • 每端口电源良好的比较器
  • PD 休眠、唤醒、唤醒转发支持
  • 采用 48 引脚 7 mm × 7mm QFN 封装
LTC4296-1
5端口SPoE PSE控制器
LTC4296-1 Application Circuit LTC4296-1 Pin Configuration LTC4296-1 Chip Image
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 3

技术文章 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6
EVAL-10BT1L-MCS

EVAL-10BT1L-MCS IEEE 802.3cg SPoE Shield

立即购买 更多内容

特性和优点

  • Injects or receives power from the IEEE 802.3cg-compliant SPoE cable
  • 10BASE-TX to 10BASE-T1L data conversion

产品详情

The EVAL-10BT1L-MCS is a 10BASE-TX, traditional 4-pair Ethernet, to 10BASE-T1L single-pair power over Ethernet (SPoE) media converter shield (MCS) that is compatible with SPoE power sourcing equipment (PSE) and powered device (PD) evaluation motherboards.

The EVAL-10BT1L-MCS-AZ shield power coupling network is suited for Class 10 through Class 14 power levels. The EVAL-10BT1LMCS- BZ shield power coupling network is suited for the higher power levels of Class 15 while compatible with Class 10 through Class 14. In the context of a PSE, the power coupling network allows for power to be coupled on the single pair Ethernet lines. Regarding the PD, the power coupling network extracts power from the combined power and data line.

The shield includes the ADIN1100, 10BASE-T1L PHY, and the ADIN1200, 10BASE-TX PHY, which provide the Ethernet data media conversion in the system. The on-board LT8301, isolated flyback converter, provides an isolated 3.3V power source to the PHYs.

eval board
schematic 7
schematic 8
schematic 9
EVAL-SPoE-KIT-AZ

SPoE 评估套件

立即购买 更多内容

产品详情

EVAL-SPoE-KIT-AZ 是一款 IEEE 802.3cg、单对、以太网供电 (SPoE) 评估套件。该套件具有 LTC4296-1、五端口 SPoE 供电设备 (PSE) 控制器和 LTC9111、SPoE 受电设备 (PD)，用于评估 IEEE 802.3cg 10 至 15 类 SPoE 电源。ADIN1100、10BASE-T1L PHY 提供系统以太网数据。

eval board
schematic 10
schematic 11
schematic 12
schematic 13
AD-RPI-T1LPSE-SL

2-port 10BASE-T1L RPi-based PLCS/DCS/Field Switch with SPoE PSE

立即购买 更多内容

特性和优点

  • Software-controlled power and data forwarding
  • Multiple SPoE classes
  • On-board 24V/54V power supply
  • External power supply option
  • On-board PSE controller
  • Compatible with Raspberry Pi 3+
  • Multiple USB power options
  • Serial Communication Classification Protocol (SCCP)-ready

产品详情

The AD-RPI-T1LPSE-SL is a 10BASE-T1L MAC/PHY interface with Single Pair Power over Ethernet (SPoE), designed for developing field devices and applications on the Raspberry Pi platform. It functions as Power Sourcing Equipment (PSE), capable of delivering power to other devices over a 10BASE-T1L network.

The board can be powered via USB-C (M1, up to 20V) or through a Pluggable Terminal Block (P21, up to 60V). A synchronous step-down DC-DC converter supplies a regulated 5V to the Raspberry Pi.

The system supports SPoE Class 10–12 (nominal 24V) and Class 13–14 (nominal 55V), enabling flexible power configurations for various industrial and embedded applications.

Designed for use on the Raspberry Pi platform, the AD-RPI-T1LPSE-SL hardware features a 40-pin GPIO header and uses an extended version of the standard HAT.

APPLICATIONS

  • Factory automation
  • Process control
  • Intelligent buildings
  • Secure field instruments
  • Internet of Things

eval board
schematic 14
schematic 15
schematic 16
DEMO-ADIN1100D2Z

10BASE-T 至 10BASE-T1L 媒体转换器，包括 SPoE/APL，具有 ADIN1100 和 ADIN1200 以太网 PHY 以及 LTC4296-1 PSE 控制器

立即购买 更多内容

特性和优点

  • 10BASE-T 至 10BASE-T1L 介质转换器
  • 与 IEEE 802.3cg 兼容的 SPoE PSE 控制器
  • APL 设备的电源
  • 通过 USB COM 端口进行系统级诊断

产品详情

DEMO-ADIN1100D2Z 是一款媒体转换板，可提供标准 10BASE-T RJ45 以太网端口和 10BASE-T1L 设备之间的连接。

DEMO-ADIN1100D2Z 包含一个电源设备（PSE）控制器，它可以为连接的 10BASE-T1L 或高级物理层（APL）设备供电。PSE 控制器可配置为数据线供电（PoDL）/单对以太网供电（SPoE）电源 10 级、11 级、12 级、13 级、14 级和 15 级，以及 APL 电源 A 级、C 级和 3 级。

该板需要一个外部直流电源，其输出电压和最大输出电流与所选功率等级相关。对于功率类别（10 级、APL A 和 APL C）的子集，电路板也可以通过 USB 主机供电。

当用于最高功率 Class 15 和 APL 3 时，该板需要进行微小的修改和外部电源耦合电感。

DEMO-ADIN1100D2Z 可用作自主设备，通过一组开关和跳线进行配置，并在 LED 上指示其状态。

DEMO-ADIN1100D2Z 还可以通过 USB 连接到主机 PC。然后，可以使用一组简单的文本命令和消息访问 10BASE-T1L 链路状态、电源状态和诊断信息，这些命令和消息通过在 PC 上使用的串行终端软件，通过 USB COM 端口接口交换。
EVAL-10BT1L-MCS
EVAL-10BT1L-MCS IEEE 802.3cg SPoE Shield
EVAL-10BT1L-SMC-AZ Angle evaluation board EVAL-10BT1L-SMC-AZ Top evaluation board EVAL-10BT1L-SMC-AZ Bottom evaluation board EVAL-10BT1L-SMC-BZ Angle evaluation board EVAL-10BT1L-SMC-BZ Top evaluation board EVAL-10BT1L-SMC-BZ Bottom evaluation board
EVAL-SPoE-KIT-AZ
SPoE 评估套件

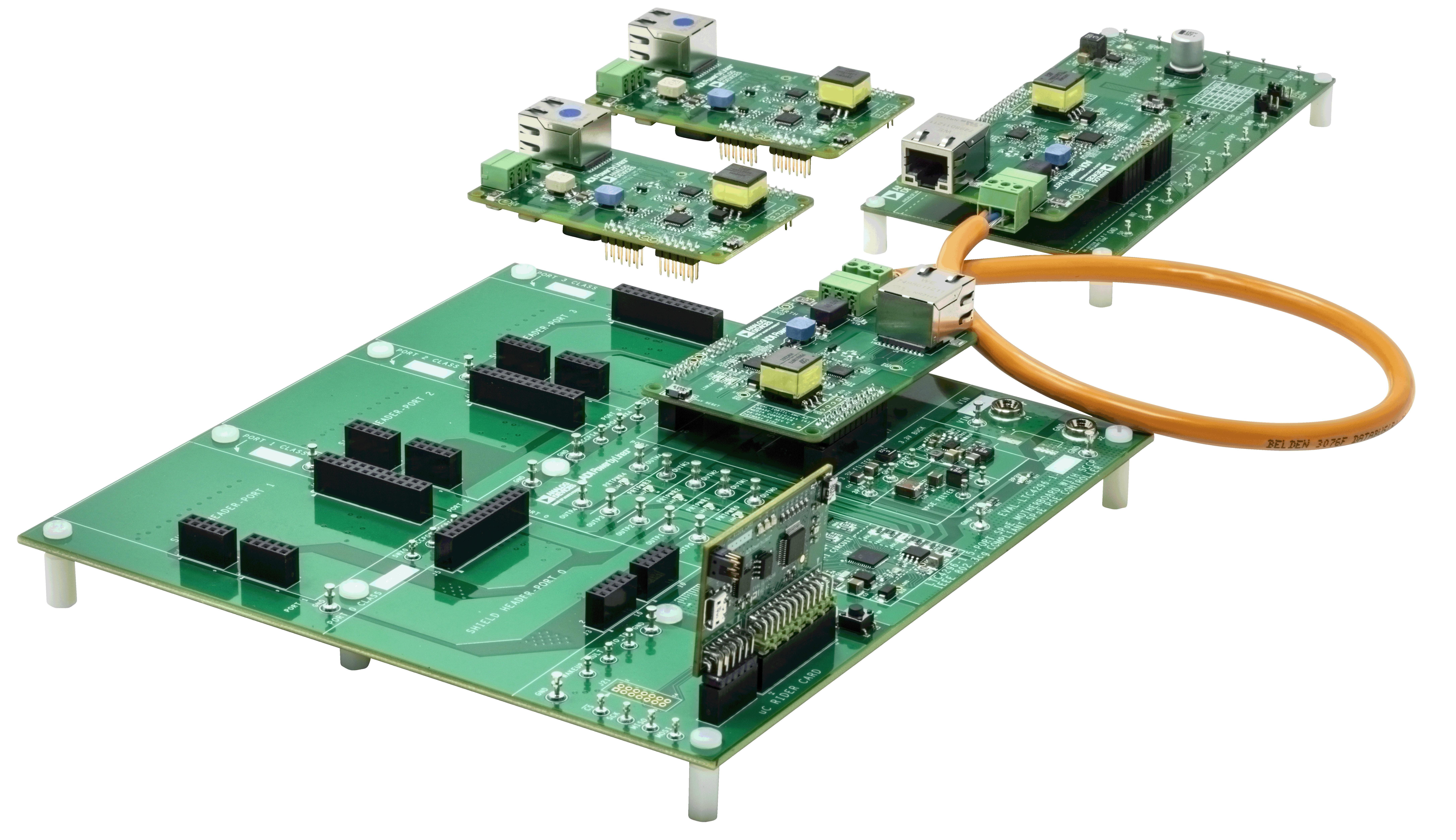

EVAL-SPoE-KIT-AZ Evaluation Board EVAL-SPoE-KIT-AZ Evaluation Board - Top View EVAL-SPoE-KIT-AZ Evaluation Board - Bottom View
AD-RPI-T1LPSE-SL
2-port 10BASE-T1L RPi-based PLCS/DCS/Field Switch with SPoE PSE
AD-RPI-T1LPSE-SL Evaluation Board Angle View AD-RPI-T1LPSE-SL Evaluation Board Top View AD-RPI-T1LPSE-SL Evaluation Board Bottom View AD-RPI-T1LPSE-SL Block Diagram
DEMO-ADIN1100D2Z
10BASE-T 至 10BASE-T1L 媒体转换器，包括 SPoE/APL，具有 ADIN1100 和 ADIN1200 以太网 PHY 以及 LTC4296-1 PSE 控制器
