ADIN1200

可靠的工业低功耗 10 Mbps 和 100 Mbps 以太网 PHY

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 10BASE-Te/100BASE-TX IEEE® 802.3兼容
  • MII、RMII和RGMII MAC接口
  • 100BASE-TX RGMII延迟发射:<124 ns,接收 <250 ns
  • 100BASE-TX MII延迟发射:<52 ns,接收 <248 ns
  • EMC测试标准
    • IEC 61000-4-5浪涌(±4 kV)
    • IEC 61000-4-4电快速瞬变(EFT) (±4 kV)
    • IEC 61000-4-6传导抗扰度(10 V)
    • EN55032电磁辐射骚扰(A类)
    • EN55032传导发射(A类)
  • 使用多电平引脚绑定的非托管配置
  • EEE符合IEEE 802.3az标准
  • 数据包起始检测支持IEEE 1588时间戳
  • 增强型链路检测
  • 可配置LED
  • 晶振/时钟输入:25 MHz
  • 25 MHz/125 MHz同步时钟输出
  • 小型封装和宽温度范围
    • 5 mm × 5 mm32引脚LFCSP
    • 额定工作温度范围:-40°C+105°C−40°C85°C
  • 低功耗
    • 139 mW(对于100BASE-TX
    • MAC接口VDDIO电源电压:3.3 V/2.5 V/1.8 V
    • 利用3.3 V VDDIO实现单电源供电
    • 集成电源监控和POR
更多细节
show more Icon

ADIN1200是一款具有低延迟特性的低功耗、单端口、10 Mbps100 Mbps以太网收发器,设计用于工业以太网应用

此设计集成了高能效以太网(EEE)物理层器件(PHY)内核以及相关的通用模拟电路、输入和输出时钟缓冲、管理接口和子系统寄存器以及媒介访问控制(MAC)接口和控制逻辑,以便管理复位、时钟控制以及引脚配置。

ADIN1200采用5 mm × 5 mm32引脚引脚架构芯片级封装(LFCSP),且假设使用3.3 V MAC接口电源,可采用3.3 V单电源供电。为实现最大的系统级设计灵活性,通过单独的VDDIO电源可以对管理数据输入/输出(MDIO)MAC接口电源电压进行配置,而不考虑ADIN1200上的另一个电路并在1.8 V2.5 V3.3 V下工作。上电时,ADIN1200保持在硬件复位状态,直至每个电源已超过其最小上升阈值且电源良好为止。通过监视电源以检测一个或多个电源电压是否低于最小下降阈值,并将器件保持在硬件复位状态直到电源恢复并满足上电复位(POR)电路要求,才能提供掉电保护。

MII管理接口(也称为MDIO接口)在主机处理器或MACADIN1200之间提供双线式串行接口,以便访问PHY内核管理寄存器中的控制和状态信息。该接口与IEEE® 802.3标准第2245条管理帧结构兼容。

ADIN1200可支持最长180米电缆。

请注意在整篇数据手册中多功能引脚XTAL_I/CLK_IN/REF_CLK由整个引脚名称或引脚的单个功能表示例如XTAL_I即表示仅与此功能相关。

应用

  • 工业自动化
  • 过程控制
  • 工厂自动化
  • 机器人和运动控制
  • 楼宇自动化
  • 测试与测量
  • 工业物联网(IoT)

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADIN1200BCP32Z
  • HTML
  • HTML
ADIN1200BCP32Z-R7
  • HTML
  • HTML
ADIN1200CCP32Z
  • HTML
  • HTML
ADIN1200CCP32Z-R7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 5, 2022

- 21_0271

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

ADIN1200BCP32Z

量产

ADIN1200BCP32Z-R7

量产

ADIN1200CCP32Z

量产

ADIN1200CCP32Z-R7

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 5, 2022

- 21_0271

arrow down

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

ADIN1200BCP32Z

量产

ADIN1200BCP32Z-R7

量产

ADIN1200CCP32Z

量产

ADIN1200CCP32Z-R7

量产

评估套件

评估套件 2

reference details image

EVAL-ADIN1200

ADIN1200 评估板

zoom

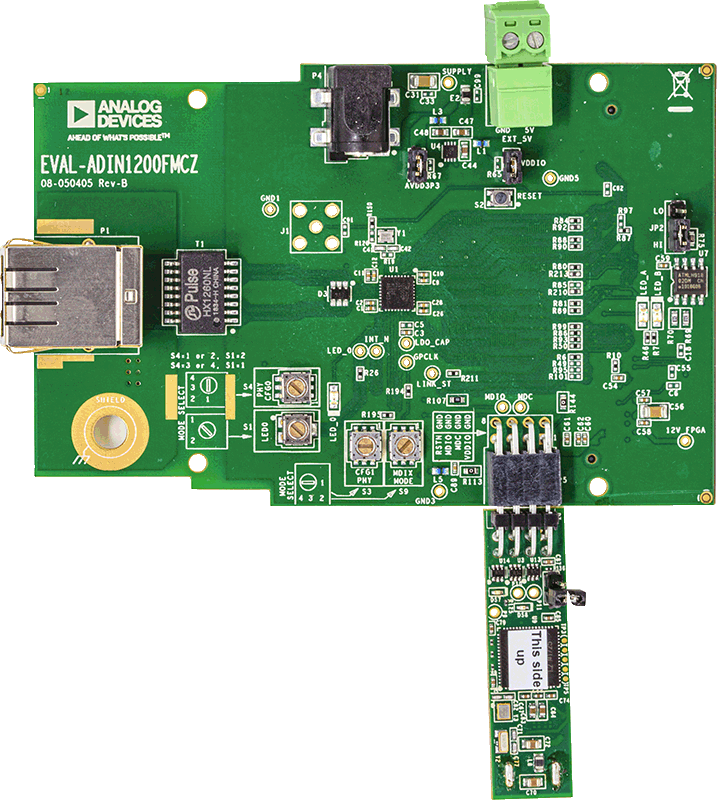

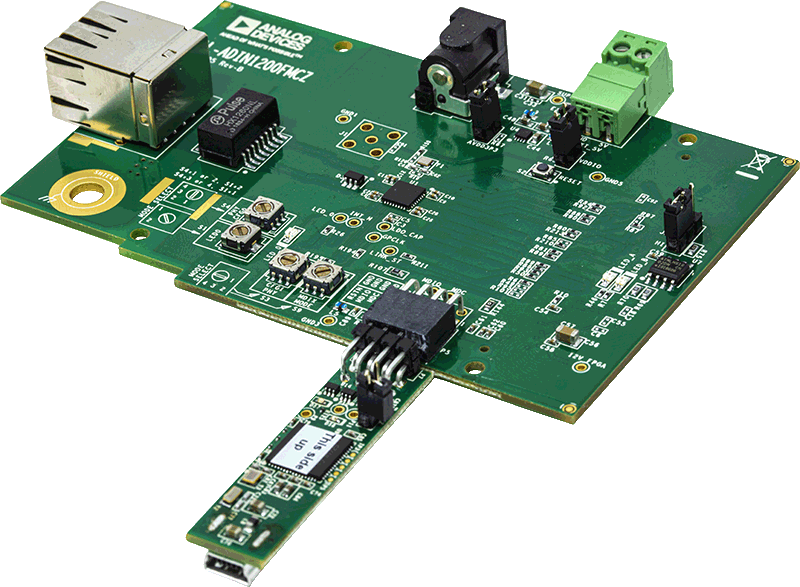

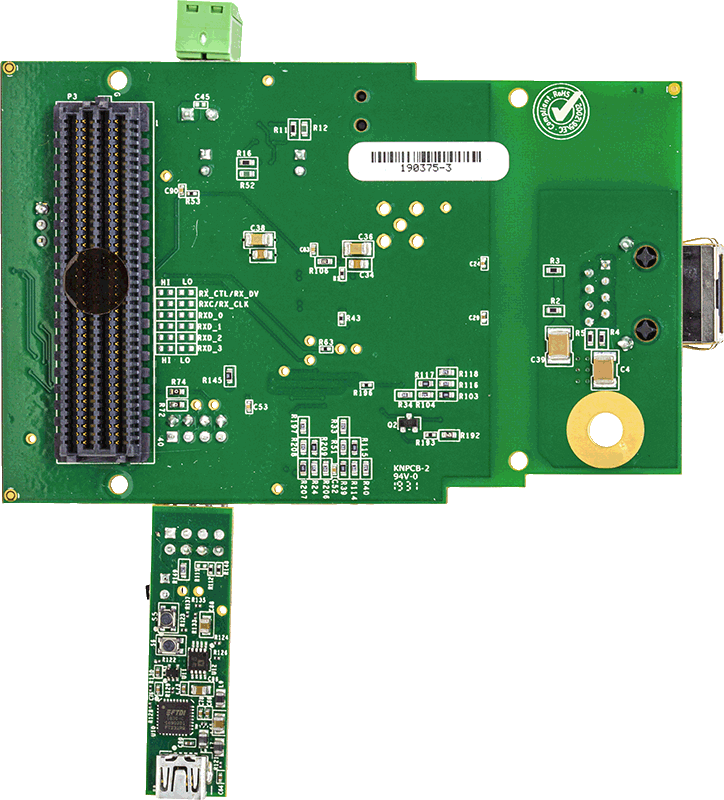

EVAL-ADIN1200

ADIN1200 评估板

ADIN1200 评估板

特性和优点

  • 用于MII接口、MDIO信号和状态信号的FMC连接器
  • 可操作、表贴配置电阻和拨号盘式开关
  • 采用单个外部5 V电源供电

产品详情

EVAL-ADIN1200FMCZ可以简化评估鲁棒的工业、低功耗10 Mbps和100 Mbps以太网物理层(PHY) ADIN1200的关键特性。EVAL-ADIN1200FMCZ由单个外部、5 V供电轨供电,该供电轨通过EXT_5V连接器或P4插头供电。

所有芯片电源通过5 V供电轨进行调整,提供AVDD_3P3和VDDIO所需的供电轨。

P3现场可编程门阵列(FPGA)夹层卡(FMC)连接器可连接到用于媒介访问控制(MAC)接口和管理数据输入/输出(MDIO)控制的主FPGA系统。P5连接器提供一种用于MDIO控制的替代方法。EVAL-ADIN1200FMCZ配有一个25 MHz晶振(Y1)。

有关ADIN1200器件的完整规格,请参阅ADIN1200数据手册,使用EVAL-ADIN1200FMCZ时必须同时参阅该用户指南与数据手册。

reference details image

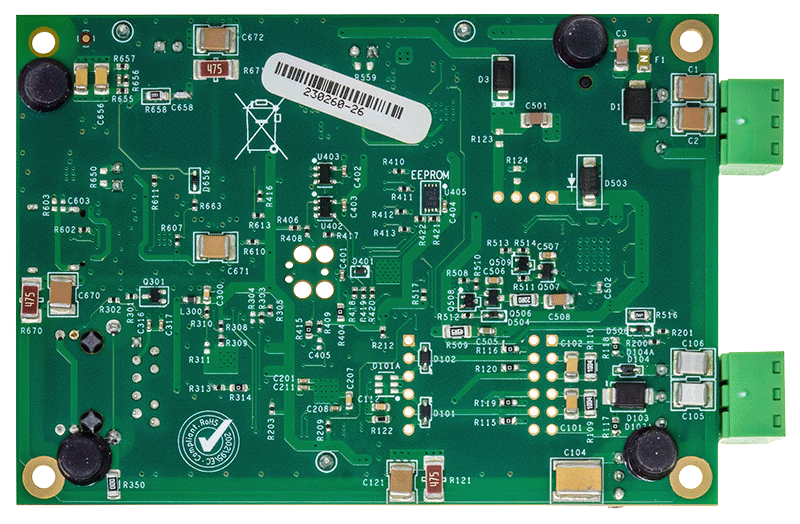

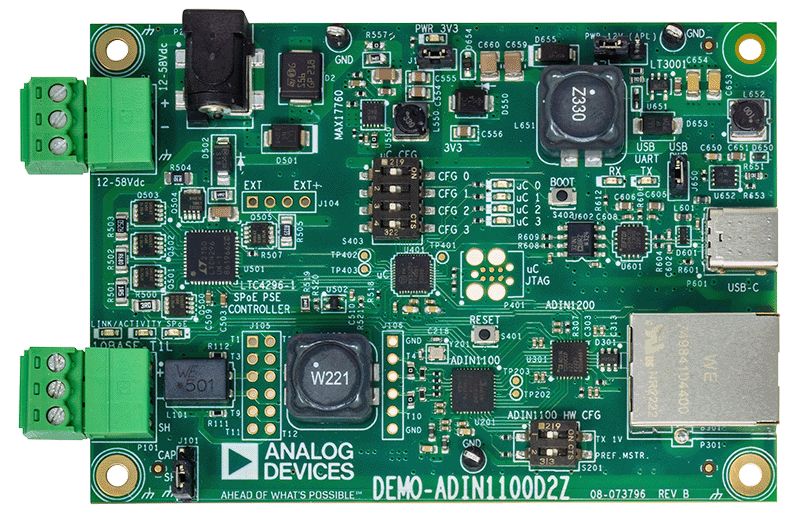

DEMO-ADIN1100D2Z

10BASE-T to 10BASE-T1L Media Converter Including SPoE/APL, Featuring ADIN1100 and ADIN1200 Ethernet PHYs and LTC4296-1 PSE Controller

zoom

DEMO-ADIN1100D2Z

10BASE-T to 10BASE-T1L Media Converter Including SPoE/APL, Featuring ADIN1100 and ADIN1200 Ethernet PHYs and LTC4296-1 PSE Controller

10BASE-T to 10BASE-T1L Media Converter Including SPoE/APL, Featuring ADIN1100 and ADIN1200 Ethernet PHYs and LTC4296-1 PSE Controller

特性和优点

  • 10BASE-T to 10BASE-T1L media converter
  • SPoE PSE controller compatible with IEEE 802.3cg
  • Power source for APL devices
  • System level diagnostics over USB COM port

产品详情

The DEMO-ADIN1100D2Z is a media converter board that provides connection between a standard 10BASE-T RJ45 Ethernet port and a 10BASE-T1L device.

The DEMO-ADIN1100D2Z includes a power sourcing equipment (PSE) controller and it can power the connected 10BASE-T1L or advanced physical layer (APL) device. The PSE controller is configurable for power over data line (PoDL)/single pair power over Ethernet (SPoE) power Class 10, Class 11, Class 12, Class 13, Class 14, and Class 15, and APL power Class A, Class C, and Class 3.

The board requires an external DC power supply with output voltage and maximum output current relevant to the selected power class. For a subset of power classes (Class 10, APL A, and APL C), the board can also be powered from a USB host.

The board requires a minor modification and external power coupling inductors when used for the highest power Class 15 and APL 3.

The DEMO-ADIN1100D2Z can be used as an autonomous device, configurable by a set of switches and jumpers, indicating its status on LEDs.

The DEMO-ADIN1100D2Z can also be connected via USB to a host PC. The 10BASE-T1L link status, power status, and diagnostics are then accessible using a simple set of text commands and messages exchanged over the USB COM port interface using a serial terminal software on a PC.
