LTC4268-1

具同步 NoOpto 反激式控制器的高功率 PD

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 坚固型 35W PD 前端
  • 符合 IEEE 802.3af 标准
  • 具精准双级电流限值的坚固型 750mA 功率 MOSFET
  • 高性能同步反激式控制器
  • 无需光隔离器即可获得 IEEE 隔离
  • 可调频率范围：50kHz 至 250kHz
  • 采用负载补偿的严格多输出稳压
  • 内置 25k 标识电阻器
  • 至 75mA 的可编程分级电流
  • 完整的热保护和过流保护
  • 采用紧凑的 32 引脚 7mm x 4mm DFN  封装



更多细节
show more Icon

LTC®4268-1 是一款集成受电设备 (PD) 控制器和开关稳压器，面向 IEEE 802.3af 和高达 35W 的高功率 PoE 应用。由于具备一种精准的双级电流限制功能，LTC4268-1 可把浪涌电流抑制在 IEEE 802.3af 标准规定的电流限值以下，以确保在实现高功率应用的同时成功获得互操作性 (具有一个 750mA 的工作电流限值)。

LTC4268-1 同步、电流模式、反激式控制器能够在单转换周期中产生多个电源轨，从而在提供极高系统效率的同时保持了对所有输出的严格稳压。LTC4268-1 采用了凌力尔特公司的专利 NoOpto (无光隔离器) 反馈拓扑结构，以在无需使用光隔离器电路的情况下提供完整的 IEEE 802.3af 隔离。

LTC4268-1 的超大电源通路与高性能反激式控制器的完美组合使其成为高功耗 PoE 应用 (例如：WAP、PTZ 保安摄像机、RFID 阅读器以及在 12.95W 功率限值附近运行的超高效 802.3af 应用) 的解决方案。

LTC4268-1 采用节省空间的 32 引脚 DFN 封装。




应用

  • 具高级显示屏选项的 VoIP 电话
  • 双射频无线接入点
  • PTZ 保安摄像机
  • RFID 阅读器
  • 工业控制
  • 磁卡阅读器
  • 高功率 PoE 应用



Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC4268-1

文档

8
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 可靠性数据
  • 数据手册
  • 设计笔记
  • 用户手册
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 08/15/2012
英文

LTC4268-1: High Power PD with Synchronous NoOpto Flyback Controller Data Sheet

打开PDF文件

redirect
419.00K
download

下载 PDF

PDF Vector

PDF

更新 10/31/2012
日文

LTC4268-1: 同期整流式No-Optoフライバック・コントローラ付き高電力PD データシート

打开PDF文件

redirect
907.00K
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R535 Reliability Data redirect icon

36.41 K

download

下载 PDF

设计笔记

4

PDF Vector

PDF

更新 11/05/2007
英文
DN425 - High Power PoE PD Interface with Integrated Flyback Controller redirect icon

91.00K

download

下载 PDF

PDF Vector

PDF

更新 03/04/2008
中文
DN425 - 具集成反激式控制器的高功率 PoE PD 接口 redirect icon

612.00K

download

下载 PDF

PDF Vector

PDF

更新 10/15/2007
日文
DN425 - フライバック・コントローラを内蔵した高電力PoE PDインタフェース redirect icon

346.00K

download

下载 PDF

PDF Vector

HTML

更新 09/18/2023
英文
Design Note 425: High Power PoE PD Interface with Integrated Flyback Controller redirect icon

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文
DC1080A - Demo Manual redirect icon

676.00K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC4268CDKD-1#PBF 32-Lead DFN (7mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4268CDKD-1#TRPBF 32-Lead DFN (7mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4268IDKD-1#PBF 32-Lead DFN (7mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4268IDKD-1#TRPBF 32-Lead DFN (7mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
软件和型号相关生态系统

软件和型号相关生态系统

部分模型 产品周期 描述

电源监控器1
LT2940
popup image
Cart

量产

功率和电流监视器

部分模型 产品周期 描述
LTC4269-1
popup image
Cart

推荐新设计使用

具同步 No-Opto 反激式控制器的 IEEE 802.3at PD

LTC4278
popup image
Cart

推荐新设计使用

具同步 No-Opto 反激式控制器和 12V 辅助电源支持功能的 IEEE 802.3at PD

评估套件

评估套件 1

评估套件1

evaluation kit item images

DC1080A

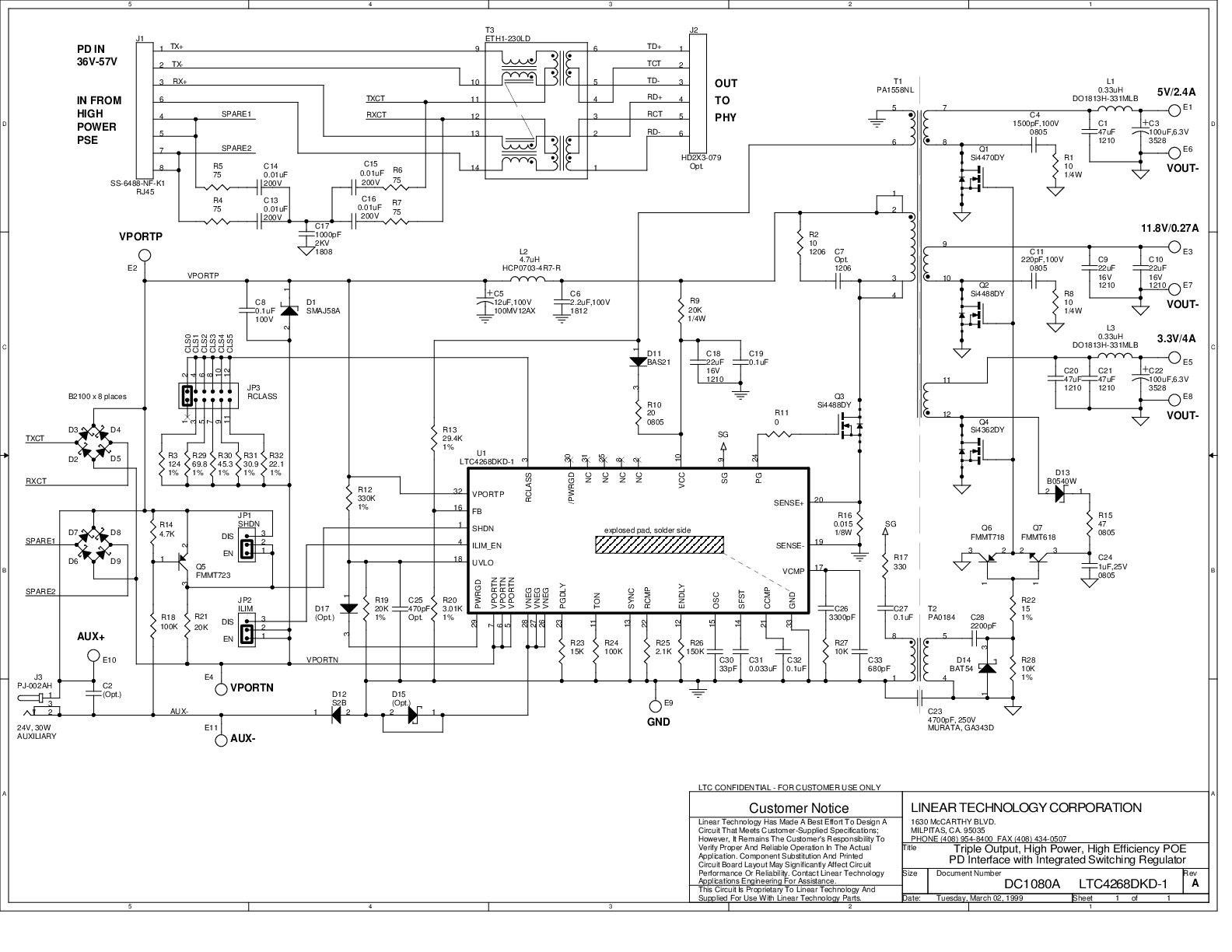

LTC4268 |具有同步无光耦反激式控制器的高功率PD
