概览
优势和特点
- 符合 25.5W IEEE 802.3at (Type 2) 标准的 PD
- 10V 至 57V 辅助电源输入
- 用于提供灵活辅助电源支持的停机引脚
- 内置先进的 No-Opto (无光隔离器) 同步反激式控制器
- － 隔离型电源效率 >92%
- － 效率达 88% (包括二极管电桥和 Hot Swap™ FET)
- 优质的 EMI 性能
- 坚固型 100V 0.7Ω (典型值) 集成热插拔 (Hot Swap) MOSFET
- IEEE 802.3at 高功率可用指示器
- 集成特征电阻器和可编程分级电流
- 欠压、过压和热保护
- 具自动再起动功能的短路保护
- 可编程软起动和开关频率
- 相配的电源良好指示器
- 耐热性能增强型 7mm x 4mm DFN 封装
产品详情
LTC®4278是一款集成受电设备 (PD) 控制器和开关稳压器，拟用于高功率 IEEE 802.3at 和 802.3af 应用。凭借一个很宽的输入电压范围，LTC4278 专为支持那些包括一个低电压辅助电源输入 (例如：一个 12V 墙上适配器) 的 PD 应用而设计。该器件包括一个停机引脚，能够简单地实现 PoE 和辅助电源支配型应用。此外，LTC4278 还支持由 IEEE 所定义的单事件和两事件分级，因而可以在众多的产品配置中使用。
LTC4278 同步、电流模式、反激式控制器可在单个转换级中产生多个电源轨，从而在提供最高系统效率的同时保持了对所有输出的严格稳压。LTC4278 运用了凌力尔特公司专利的 No-Opto 反馈拓扑结构，以在无需增设一个光隔离器电路的情况下提供完整的 IEEE 802.3 隔离。一种真正的软起动功能实现了所有输出电压的平缓斜坡上升。

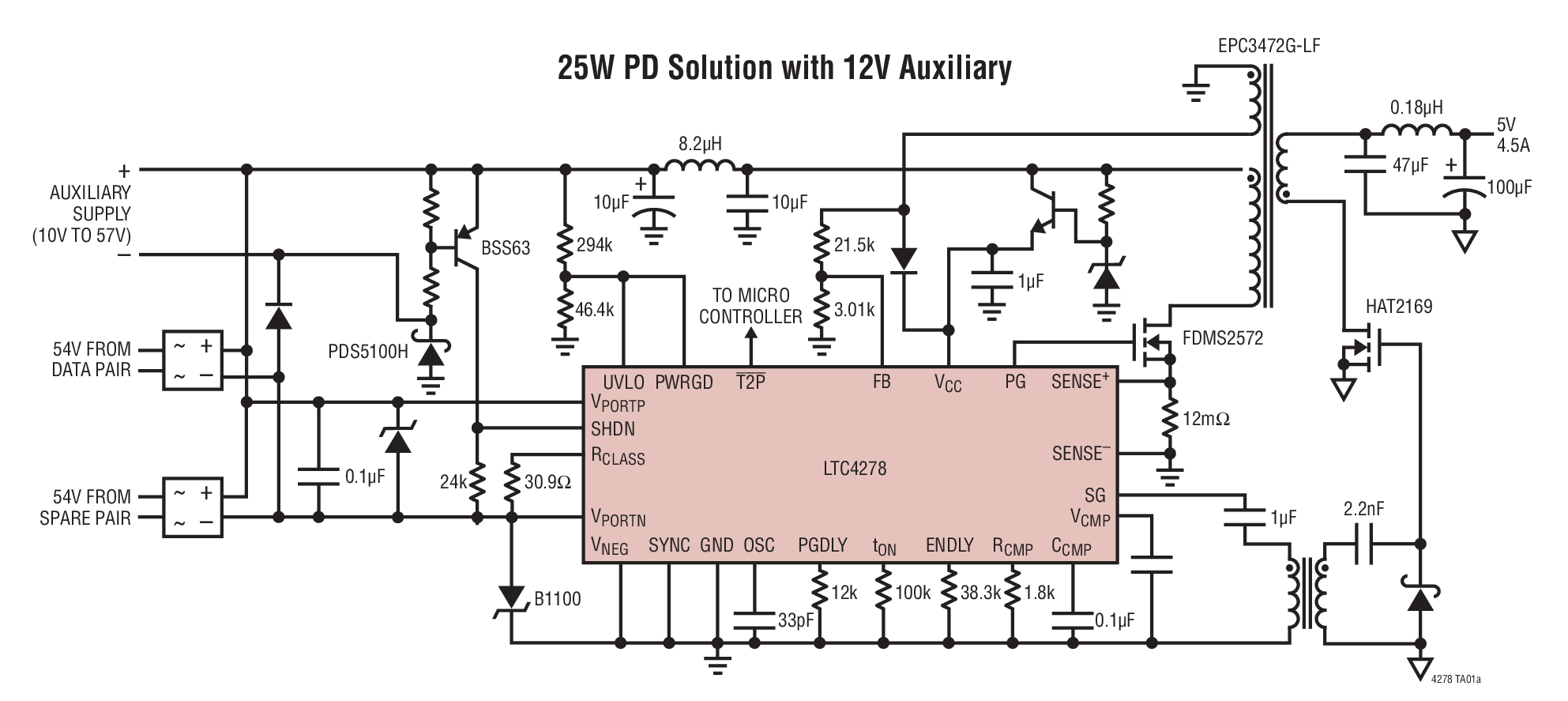

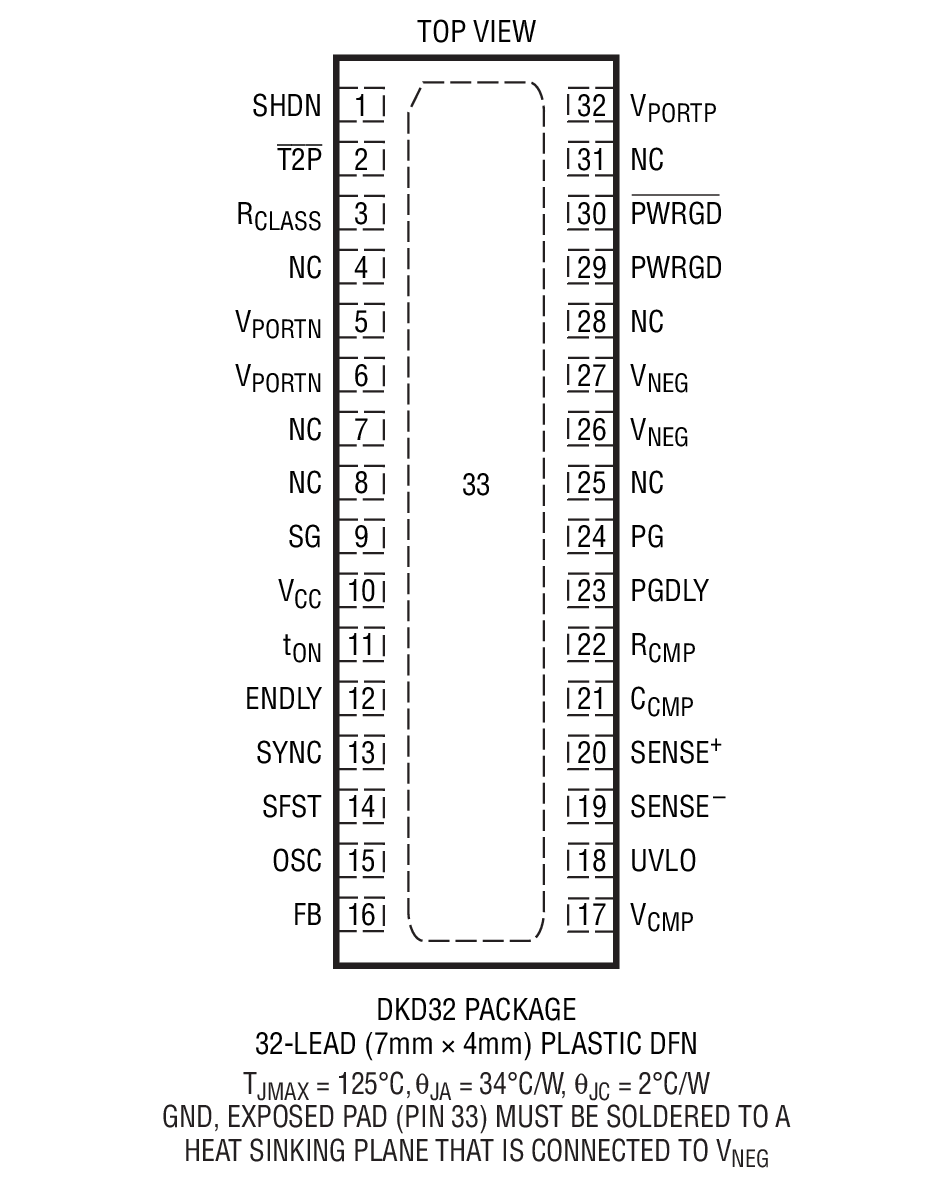

LTC4278 采用节省空间的 32 引脚 DFN 封装。
应用
- 具有高级显示屏选项的 VoIP 电话
- 双射频无线接入点
- PTZ 保安摄像机
- RFID 阅读器
- 工业控制
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

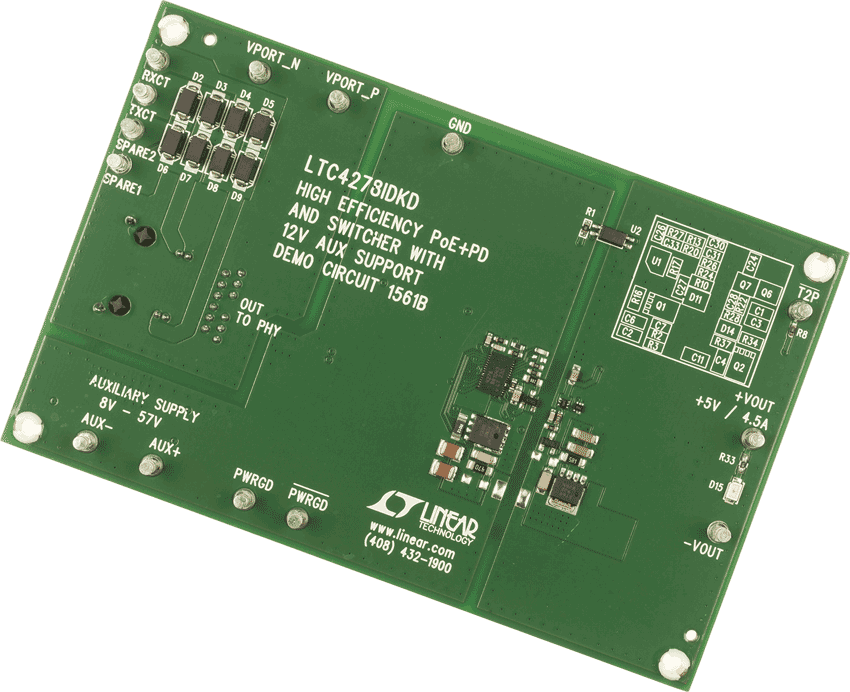

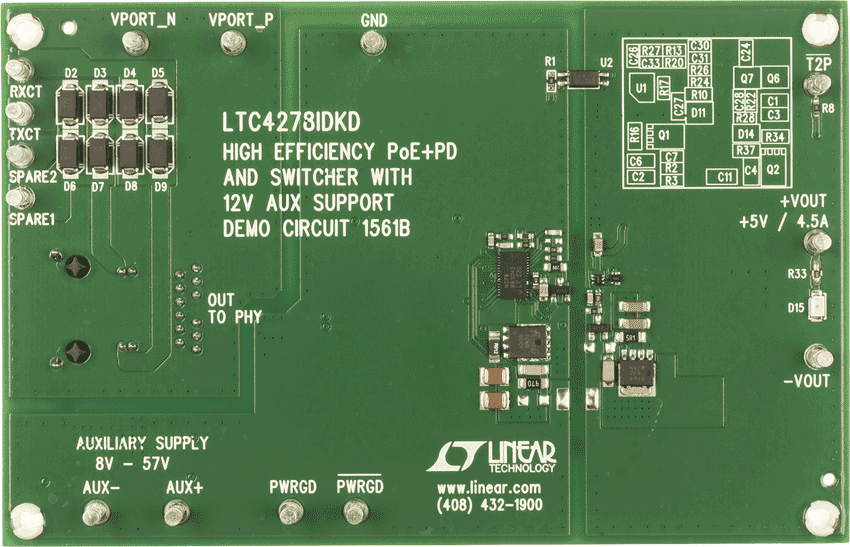

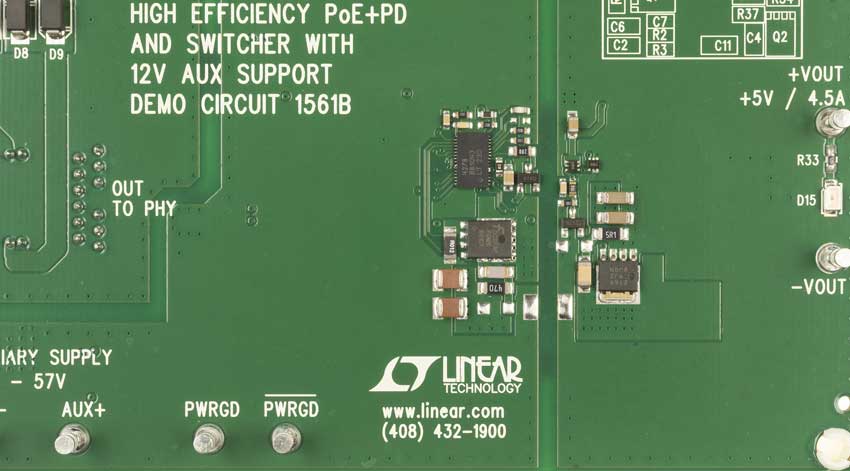

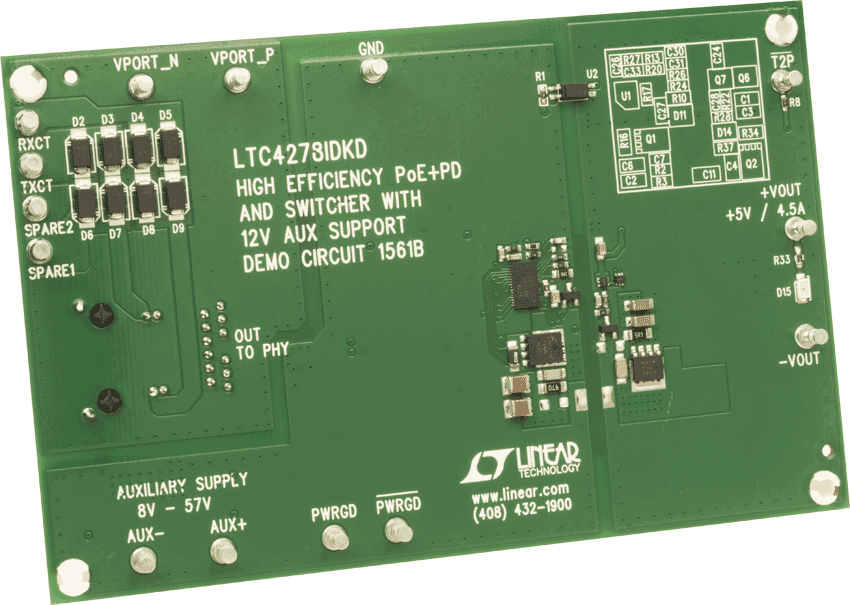

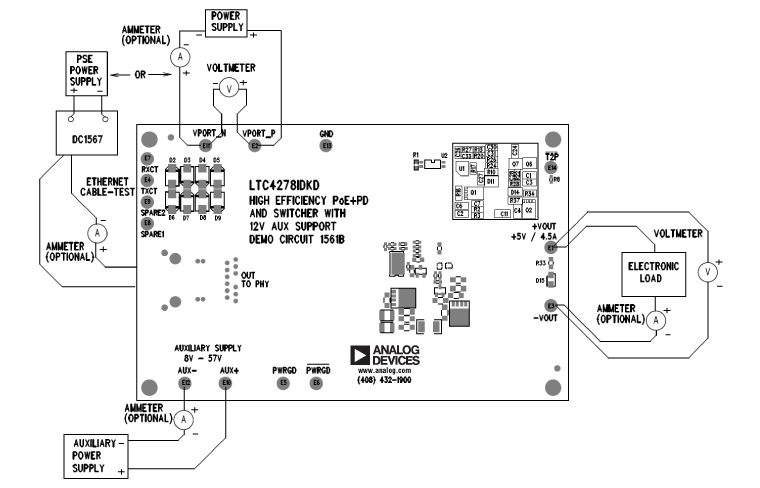

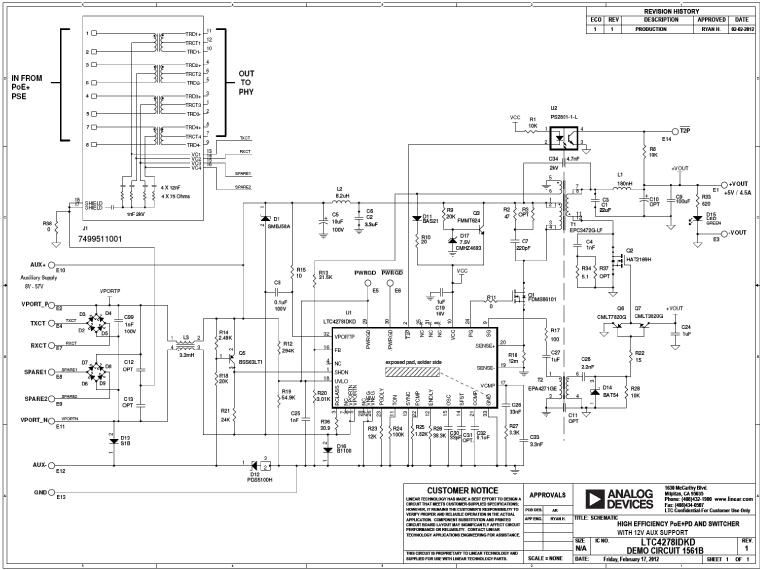

评估套件 (1)
参考资料
-
R535 Reliability Data3/26/2018PDF36 K
-
DC1561B - Demo Manual (Rev. A)6/14/2012PDF407K
-
Power over Ethernet Solutions4/4/2017PDF1 M
-
PoE PD Controllers6/22/2015PDF552K
-
PoE+ for the Power Hungry4/28/2010PDF683K
工具及仿真模型
LTspice中提供以下器件型号：
LTC4278
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC4278CDKD#PBF | 材料声明 | 质量和可靠性 | 32-Lead DFN (7mm x 4mm w/ EP) | |
| LTC4278CDKD#TRPBF | 材料声明 | 质量和可靠性 | 32-Lead DFN (7mm x 4mm w/ EP) | |
| LTC4278IDKD#PBF | 材料声明 | 质量和可靠性 | 32-Lead DFN (7mm x 4mm w/ EP) | |
| LTC4278IDKD#TRPBF | 材料声明 | 质量和可靠性 | 32-Lead DFN (7mm x 4mm w/ EP) | |
| Wafer Fabrication Data | R535 Reliability Data |
