LTC4263

量产

具内部开关、符合 IEEE 802.3af 标准的单通道 PSE 控制器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述



LTC®4263 是一款自主型单通道 PSE 控制器，可在符合 IEEE 802.3af 标准的以太网供电系统中使用。它包括内置功率 MOSFET、内部浪涌、电流限制和短路控制、符合 IEEE 802.3af 标准的 PD 检测和分级电路、以及可选择的 AC 或 DC 断接检测。内置控制算法在无需使用微控制器的情况下提供了符合 IEEE 802.3af 标准的完整操作。LTC4263 简化了 PSE 实现方案，只需单个 48V 电源和少量的无源支持元件。

可编程板载电源管理电路允许多个 LTC4263 在多端口系统中分配和共用功率，从而较大限度地提高了 48V 电源的利用率 —— 所有这些都在无需主处理器干预的情况下实现。端口电流限值是可配置的，以针对检测到的 PD 级别自动地进行调节。可以针对端点或中跨操作来配置延迟检测定时。内置的折返和热停机电路则提供了全面的故障保护。

一个 LED 引脚用于指示受控于 LTC4263 端口的状态。当采用单 48V 工作电源时，LED 引脚能够起一个简单的开关电流源作用，旨在降低 LED 驱动电路中的功耗。

LTC4263 采用 14 引脚 4mm x 3mm DFN 和 14 引脚 SO 封装。




应用

  • 符合 IEEE 802.3af 标准的端点 / 中跨 PSE
  • 单端口或多端口功率注入器
  • 功率转送装置
  • 低端口数 PSE
  • 环境 B PSE
  • 独立型 PSE


LTC4263
具内部开关、符合 IEEE 802.3af 标准的单通道 PSE 控制器

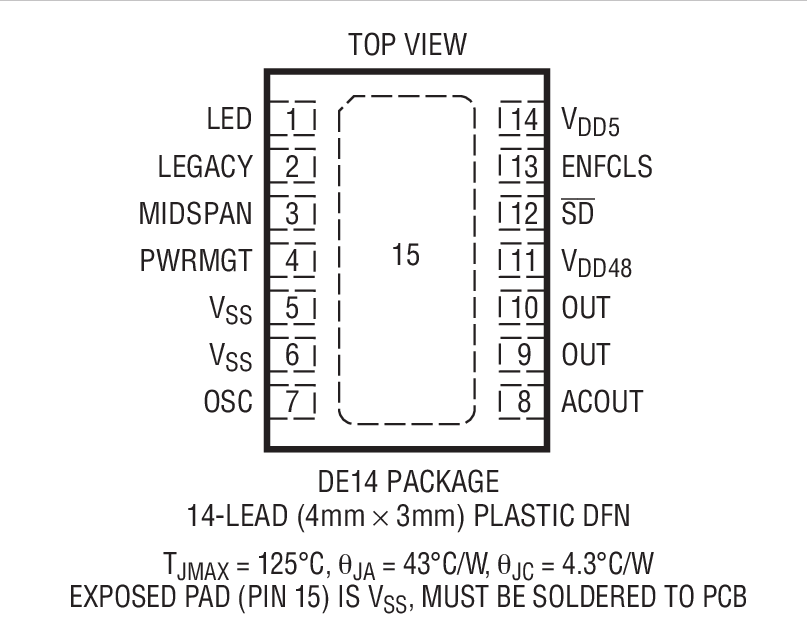

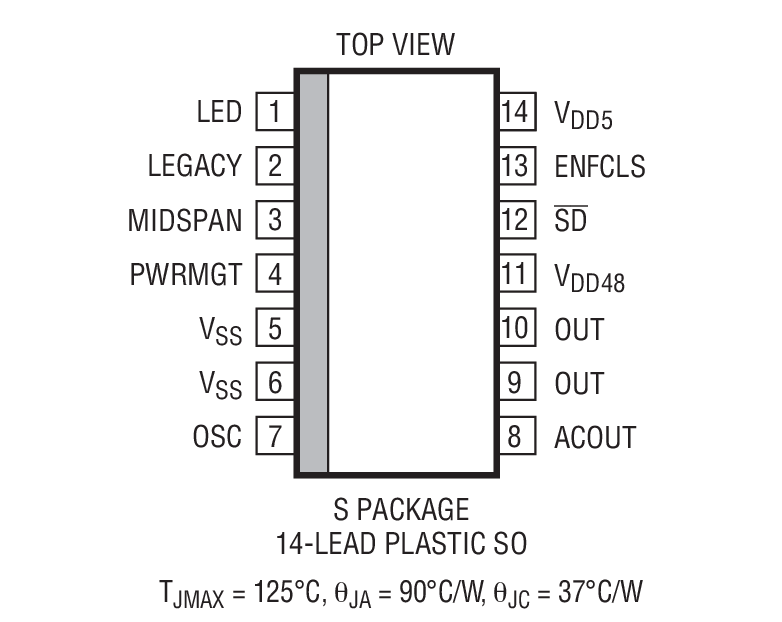

Single-Port Fully Autonomous PSE Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 4

用户手册 1

设计笔记 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
以太网供电(PoE)接口控制器 2
LTC4274A
单通道 PoE / PoE+ / LTPoE++ PSE 控制器
LTC4274
量产 单通道 PoE+ PSE 控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6
schematic 7
schematic 8
schematic 9
schematic 10
DC981A/B

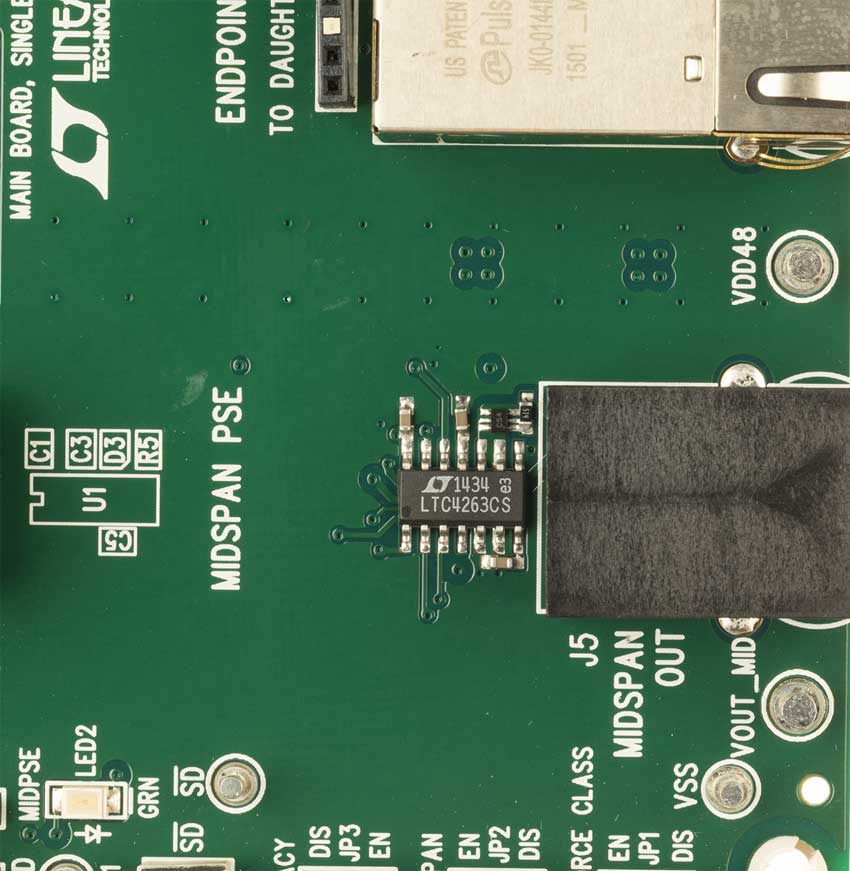

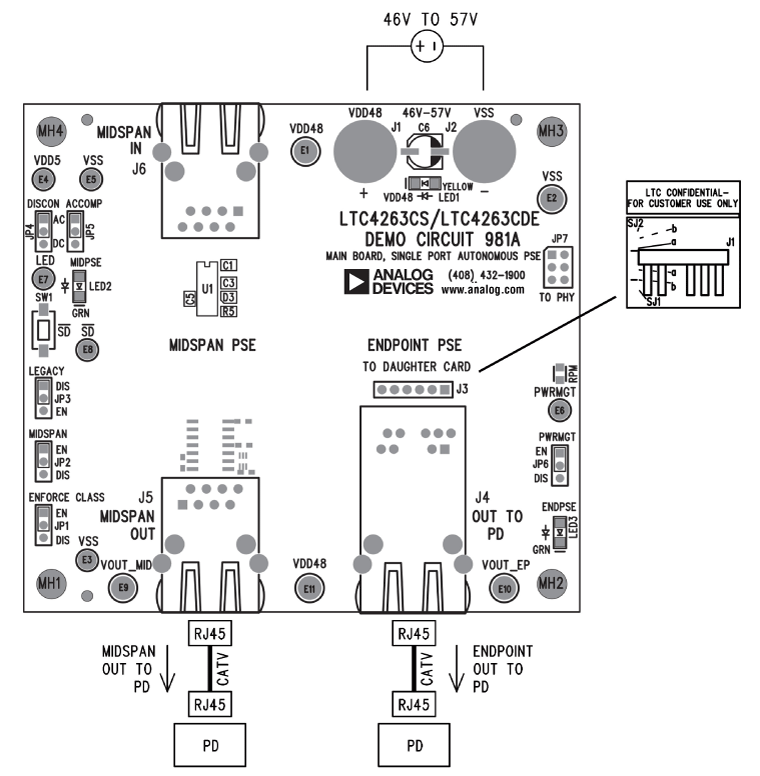

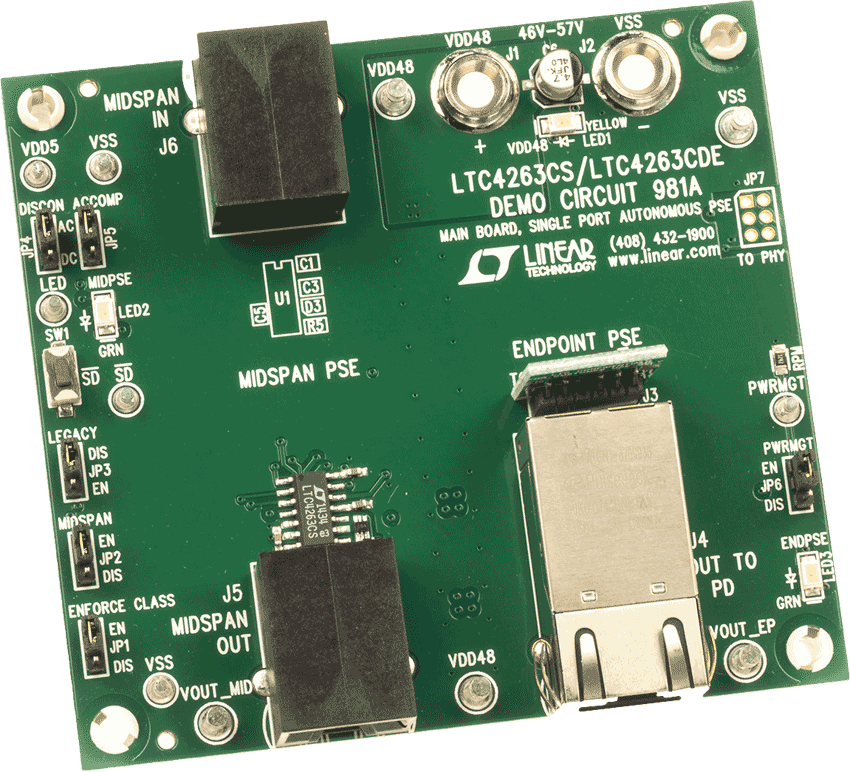

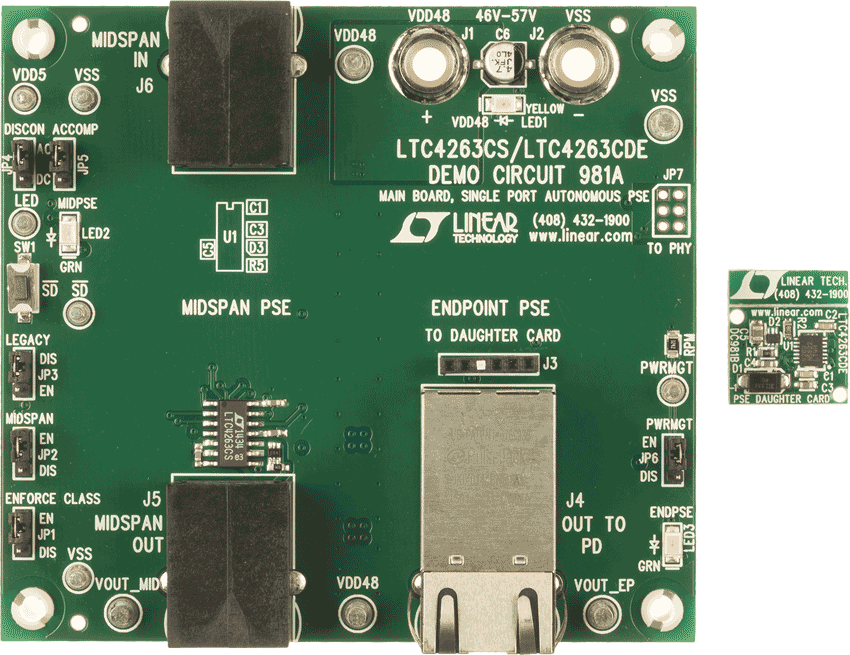

集成 DC981B 端跨插件的 LTC4263 DC981A 中跨演示板

立即购买 更多内容

产品详情

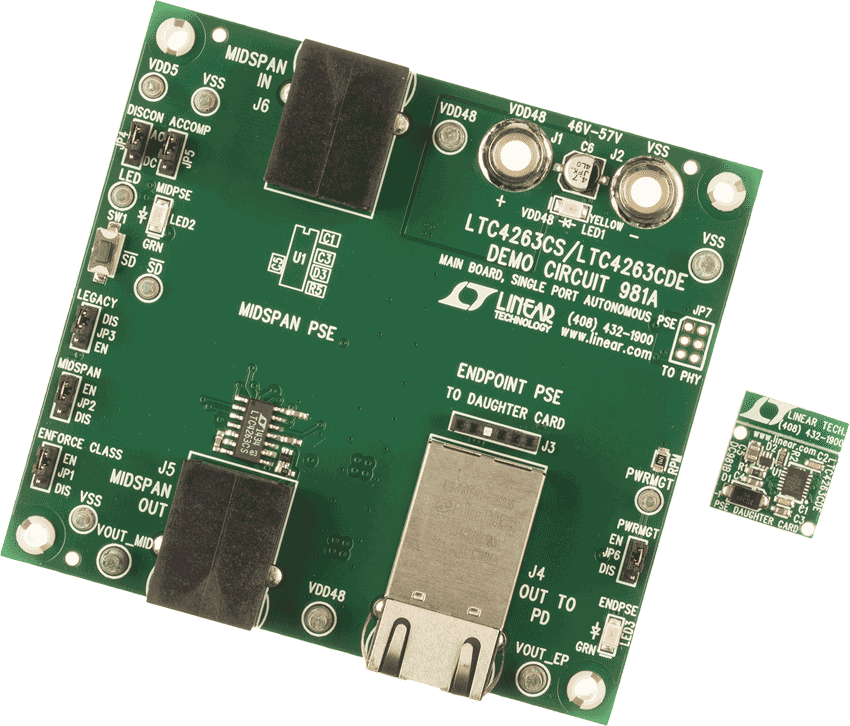

DC981A/B：兼容 IEEE 802.3af 的单个 PSE 控制器演示板 LTC4263。

DC981A/B
集成 DC981B 端跨插件的 LTC4263 DC981A 中跨演示板

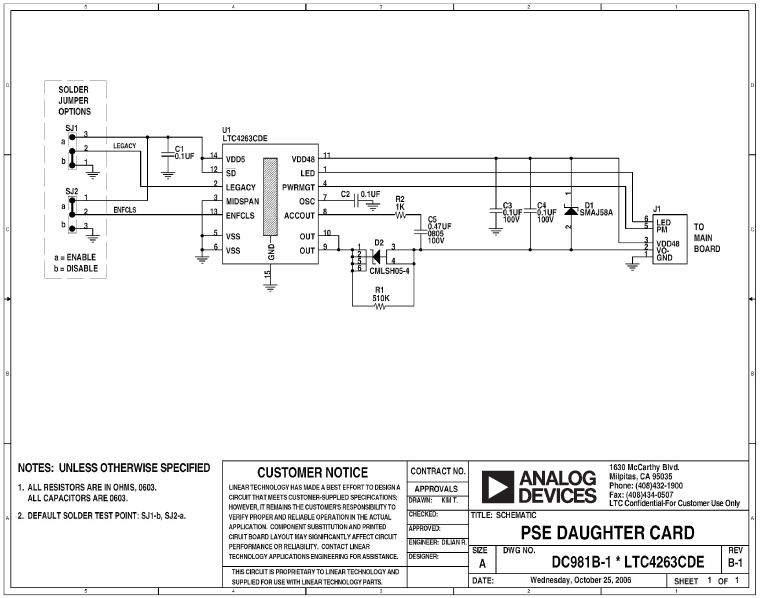

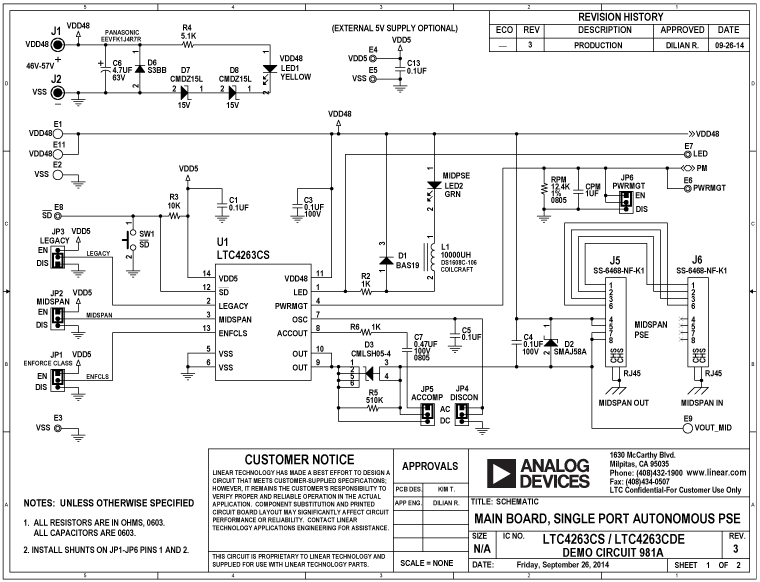

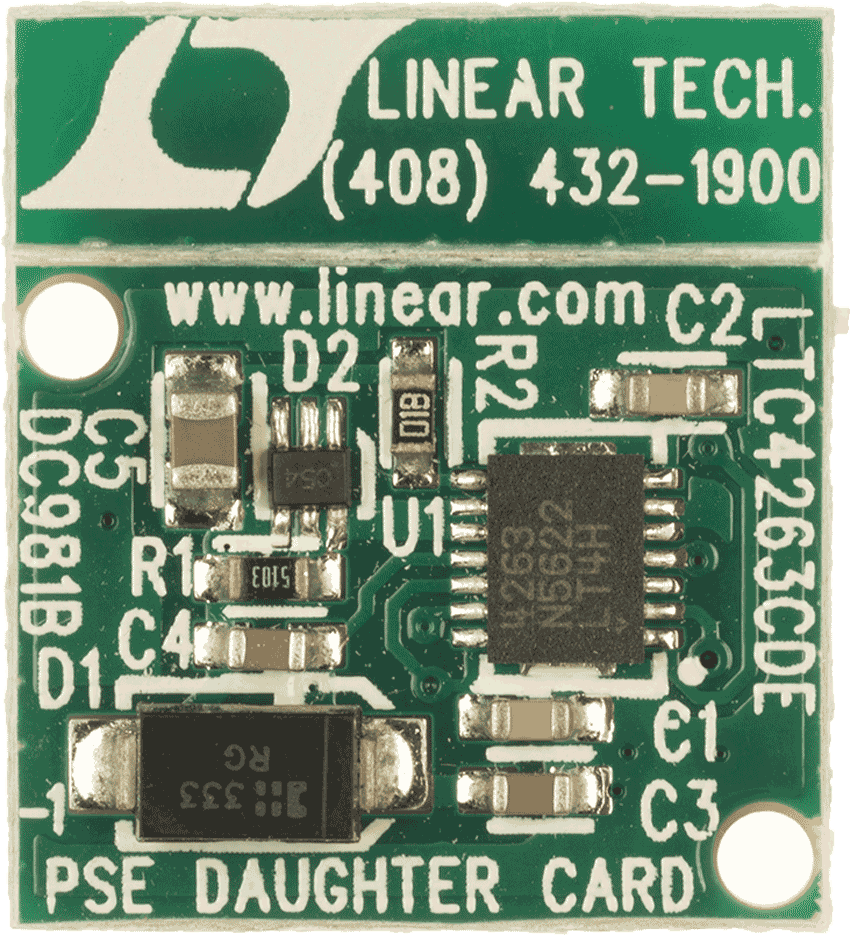

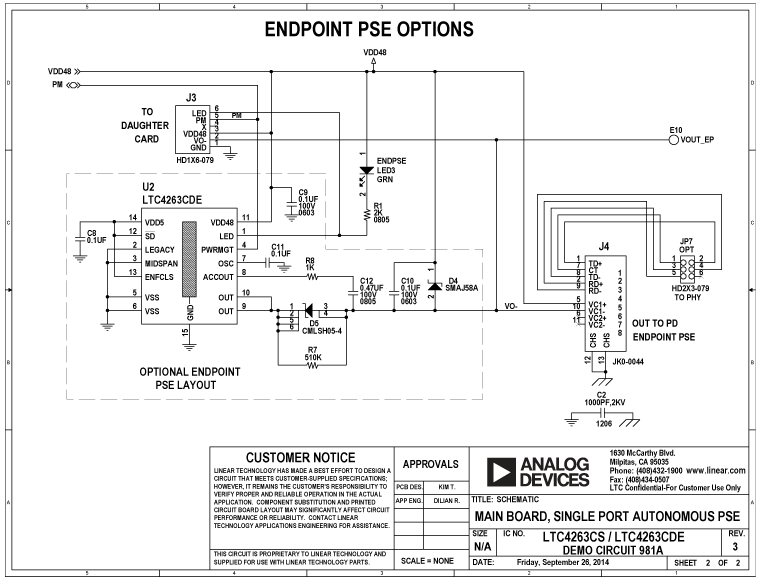

DC981A-B Demo Board DC981A-B Demo Board DC981A-B Demo Board DC981A-B Demo Board DC981A-B Demo Board DC981A-981B Application Circuit DC981A-981B Application Circuit DC981A-981B Application Circuit DC981A-981B Application Circuit EA Certified 3
