概览

优势和特点

  • 可控制 4 个独立的 -48V 以太网端口
  • 每个端口包括：
    • 符合 IEEE 802®.3af 标准的 PD 检测和分级
    • 具折返功能的输出电流限制
    • 采用快速栅极电压下拉的短路保护
    • 采用 AC 或 DC 检测的 PD 断接
    • 电源良好指示
  • 可自主操作或在 I2C™ 串行接口的控制下进行操作
  • 4 位可编程数字地址实现了对多达 64 个端口的控制
  • 可编程 /INT 引脚消除了软件巡检
  • 电流和占空比限值起到了保护外部 FET 的作用

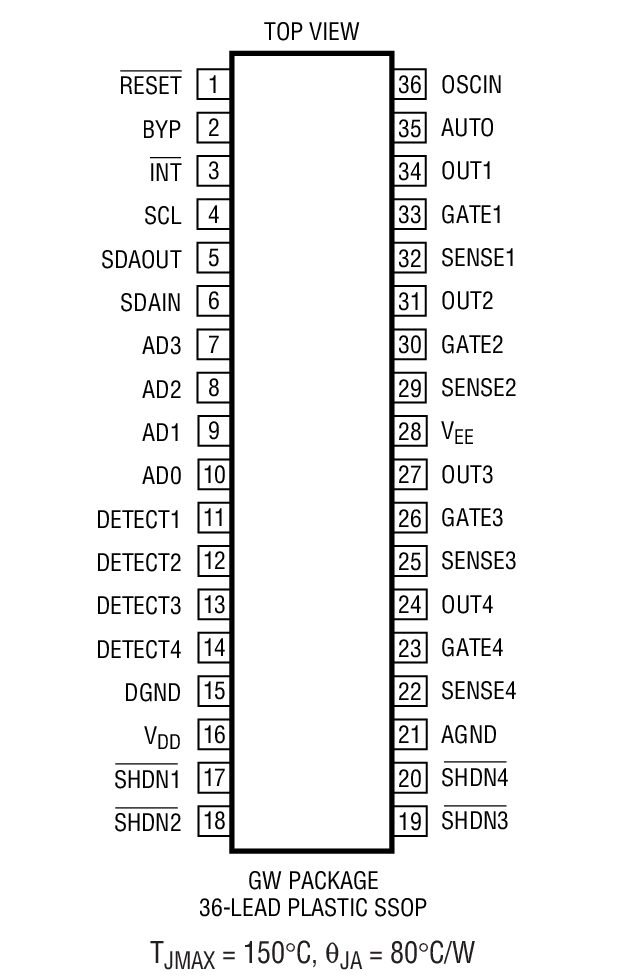

  • 采用 36 引脚 SSOP 封装

产品详情

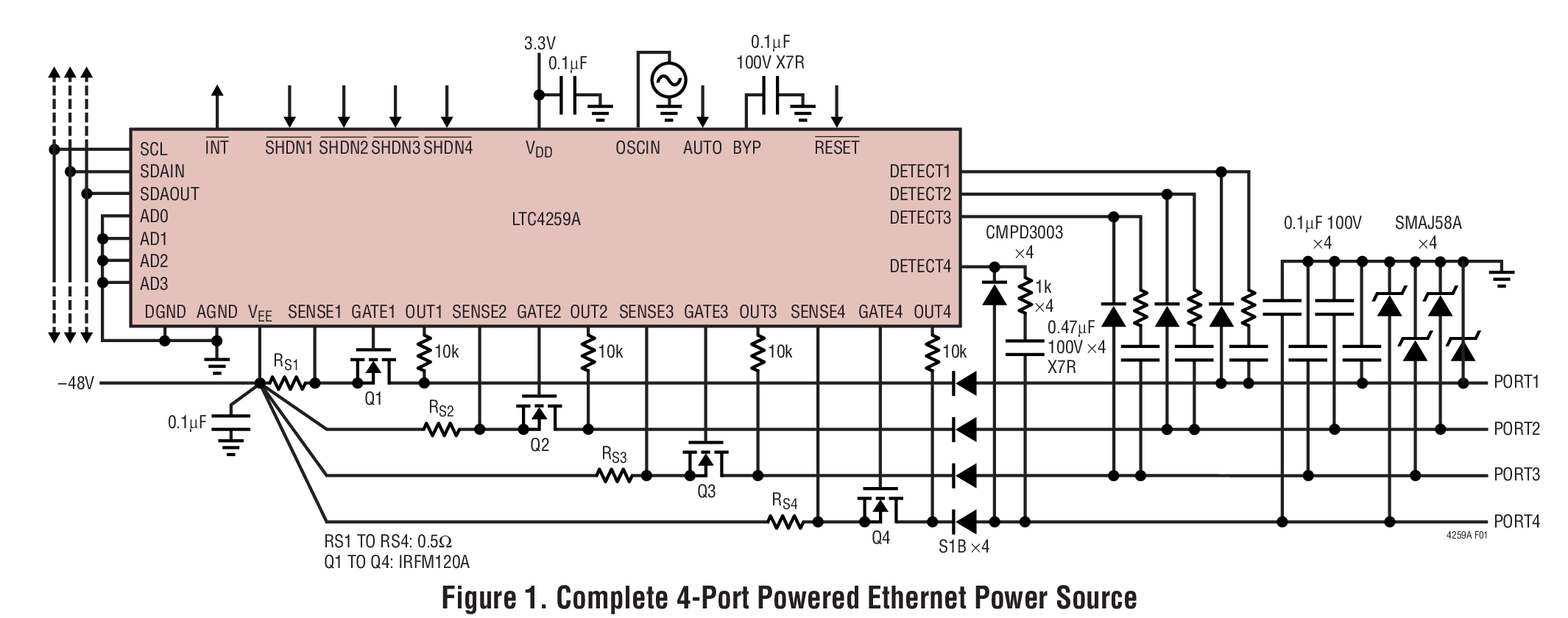

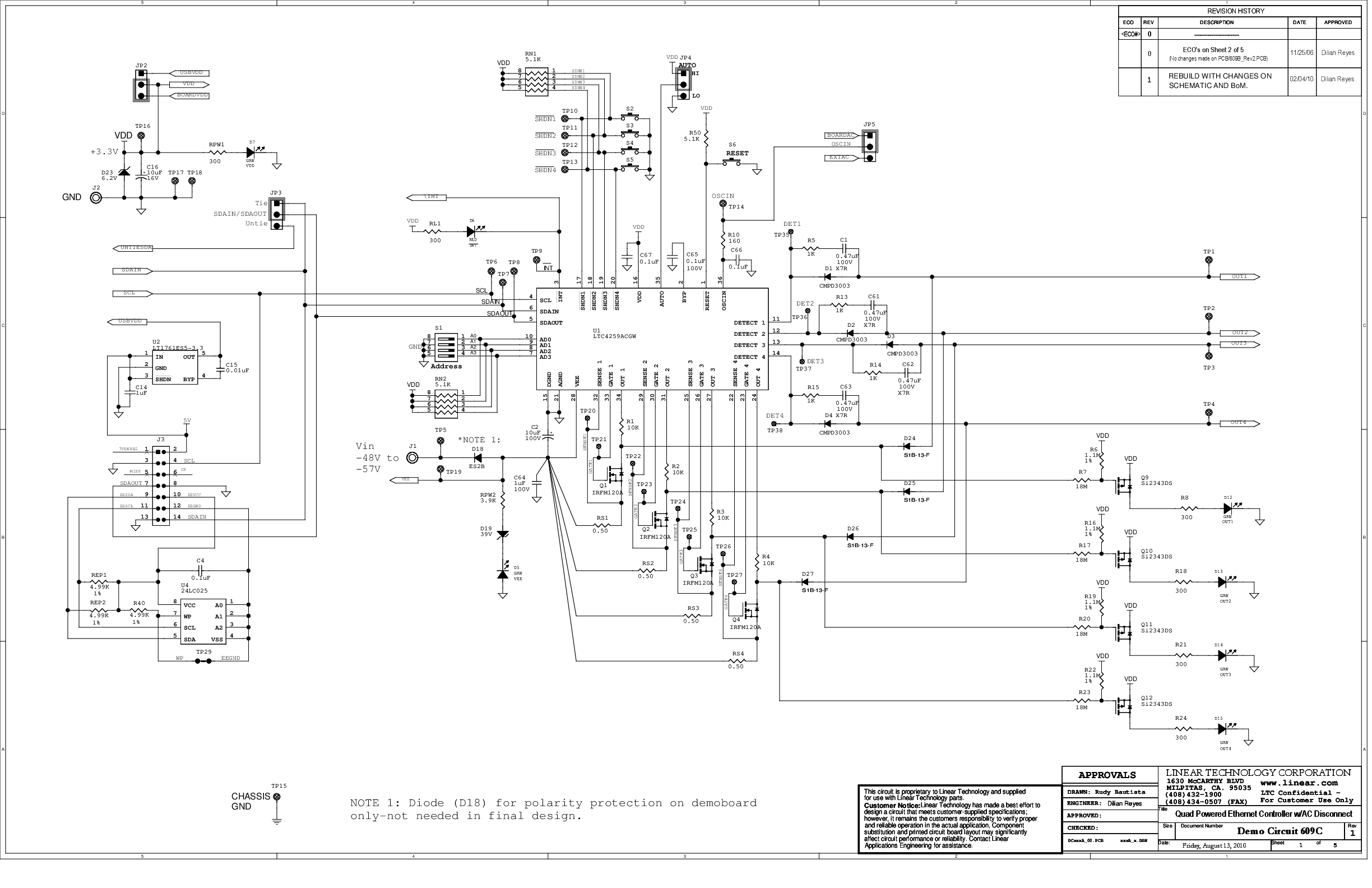

LTC®259A 是一款四路 -48V 热插拨 (Hot Swap™) 控制器，专为在符合 IEEE 802.3af 标准的供电设备 (PSE) 中使用而设计。它包括 4 个独立的端口，每个端口都具有输出电流限制、短路保护、完整的受电设备 (PD) 检测和分级功能，以及采用 AC 或 DC 检测的可编程 PD 断接。如图 1 所示，当与功率 MOSFET 和无源组件一道使用时，LTC4259A 能够实现一个完整的、符合 IEEE 802.3af 标准的 PSE。

LTC4259A 可自主操作，也可在 I2C 串行接口的控制下进行操作。在同一根数据总在线最多可以连接 16 个 LTC4259A，因而能够在只采用两根数字线的情况下对多达 64 个受电以太网端口进行控制。可选择用 /INT 引脚来通告故障条件，从而不再需要进行软件巡检。

外部功率 MOSFET、电流检测电阻器和二极管的运用实现了电流和功耗电平的轻松调节，并提供了针对电压和电流尖峰以及 ESD 事件的保护。

LTC4259A 采用 36 引脚 SSOP 封装。

凌特公司还有 LTC4257、LTC4257-1 和 LTC4267  器件提供了面向 802.3af PD 应用的解决方案。




应用

  • 符合 IEEE 802.3af 标准的端点和中间跨电源
  • IP 电话系统
  • DTE 功率分配
