概览
优势和特点
- 相位扩展器用于高相位数电压轨
- 可采用电源模块 (Power Blocks)、DrMOS 或外部栅极驱动器和 MOSFET 工作
- 准确的相位至相位均流
- mΩ 以下 DCR 电流检测
- 可锁相固定频率范围：250kHz 至 1MHz
- 可对主控器 IC 的故障做出即时响应
- 多达 12 相运作
- 宽 VIN 范围：4.5V 至 38V
- VOUT 范围：高达 3.5V (LOWDCR 引脚为高电平)
高达 5.5V (LOWDCR 引脚为低电平) - 专有的电流模式控制环路
- 可编程连续导通模式 (CCM) / 不连续导通模式 (DCM) 操作
- 可编程相移控制

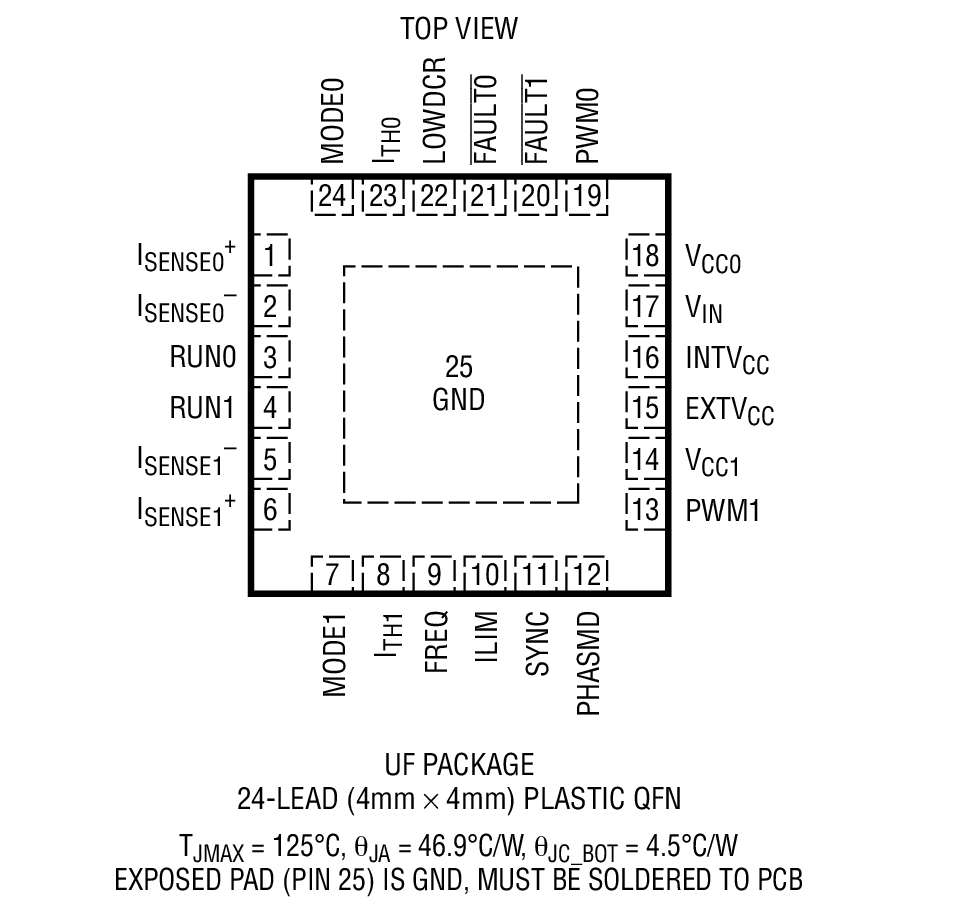

- 24 引脚 (4mm x 4mm) QFN 封装
产品详情

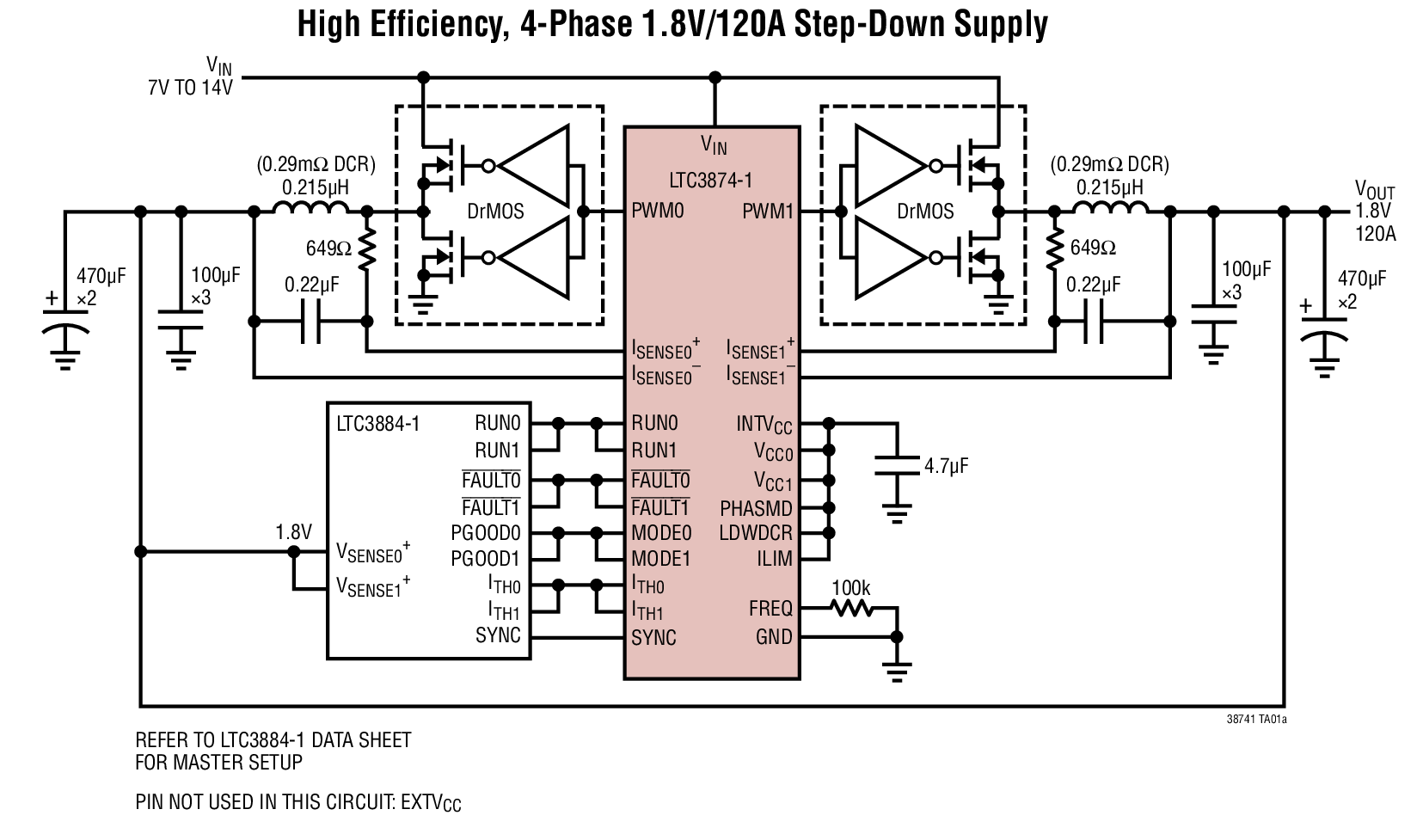

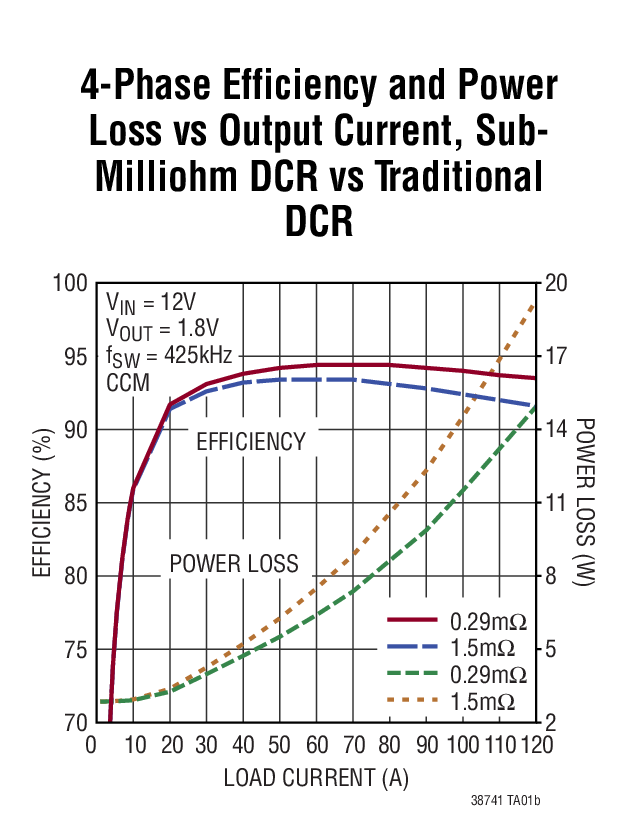

LTC®3874-1 是一款双通道、多相 (PolyPhase®) 电流模式同步降压型从属控制器。当与一个伙伴主控制器配对使用时，该器件可通过扩展相位数目实现高电流、多相应用。与其相兼容的主控制器包括 LTC3884-1、LTC3774、LTC3875、LTC3877 和 LTC3866。LTC3874-1 运用了一种独特的架构，可改善电流检测信号的信噪比，从而允许使用具 mΩ 以下DC 电阻的功率电感器，以较大限度地提升效率并抑制开关抖动。这款器件的峰值电流模式架构可实现准确的相位至相位均流，甚至对于动态负载也不例外。
LTC3874-1 能与一个主控制器有效地配合工作，支持所有的可编程功能以及故障保护。
应用
- 高电流分布式电源系统
- 电信、数据通信和存储系统
- 智能型高能效功率调节
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
参考资料
-
R526 Reliability Data3/26/2018PDF365 K
工具及仿真模型
LTspice中提供以下器件型号：
LTC3874
LTC3874-1
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3874EUF-1#PBF | 材料声明 | 质量和可靠性 | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC3874EUF-1#TRPBF | 材料声明 | 质量和可靠性 | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC3874IUF-1#PBF | 材料声明 | 质量和可靠性 | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC3874IUF-1#TRPBF | 材料声明 | 质量和可靠性 | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R526 Reliability Data |
