LTC3868-1

量产

低 I_Q、双通道、两相、同步降压型控制器

产品模型: 8

Viewing:

概述

低工作 I_Q：170μA (一个通道接通)
宽输出电压范围：0.8V ≤ V_OUT ≤ 14V
宽 V_IN 范围：4V 至 24V
R_SENSE 或 DCR 电流检测
异相控制器降低所需的输入电容和电源所引起的噪声
OPTI-LOOP^® 补偿较大限度地减小 C_OUT
可锁相频率 (75kHz 至 850kHz)
可编程固定频率 (50kHz 至 900kHz)
在轻负载条件下可选择执行连续、脉冲跳跃或突发模式 (Burst Mode^®) 操作

非常低压差操作：99% 占空比
可调输出电压软起动
电源良好输出电压监视器
输出过压保护
在短路期间提供输出锁断保护功能
低停机 I_Q：8μA
内部 LDO 从 V_IN 或 EXTV_CC 给栅极驱动供电
在启动期间没有电流折返

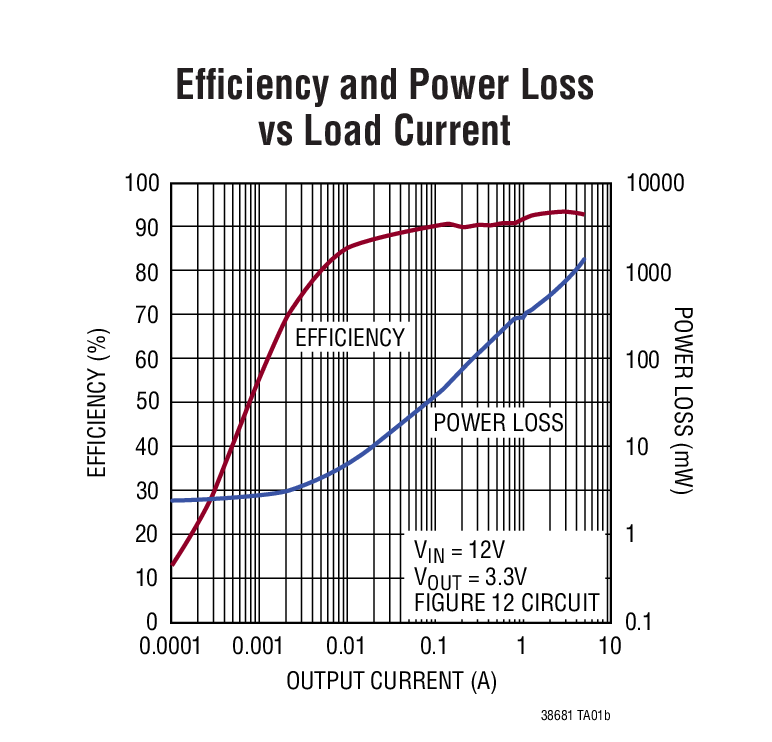

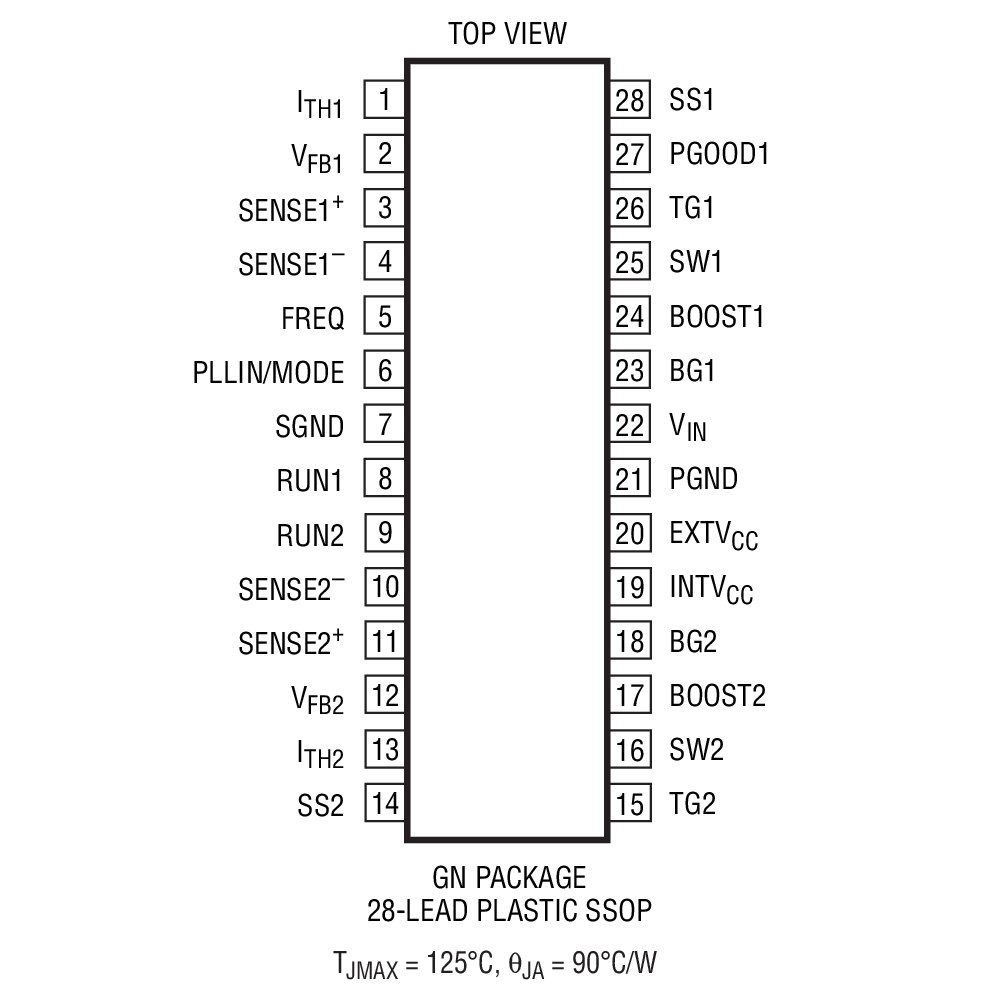

小外形 4mm x 5mm QFN 和窄体 SSOP 封装

LTC^®3868-1 是一款高性能、双通道、降压型开关稳压控制器，用于驱动全 N 沟道同步功率 MOSFET 级。一种恒定频率电流模式架构可提供一个高达 850kHz 的可锁相频率。通过使两个控制器输出异相运作，较大限度地降低了由于输入电容器 ESR 所引起的功率损耗和噪声。

170μA 的无负载静态电流延长了电池供电型系统的工作时间。OPTI-LOOP 补偿的运用能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。LTC3868-1 具有一个精准的 0.8V 基准和一个电源良好输出指示器。4V 至 24V 的宽输入电源范围囊括了众多的中间总线电压和电池化学组成。

用于每个控制器的独立软起动引脚负责在启动期间使输出电压斜坡上升。电流折返功能用于在短路条件下对 MOSFET 的热耗散加以限制。输出短路锁断功能用于在短路情况下对电路提供进一步的保护作用。

如果需要采用无引线 32 引脚 QFN 封装并具有可调电流限值、时钟输出、相位调制和两个 PGOOD 输出等附加特点的器件，请查阅 LTC3868 的产品手册。

应用

笔记本电脑和掌上型电脑
便携式仪器
电池供电型数字设备
分布式 DC 电源系统

产品模型: 8

参考资料

数据手册 1

LTC3868-1: Low I_Q, Dual 2-Phase Synchronous Step-Down Controller Data Sheet 12/02/2010

可靠性数据 1

R526 Reliability Data 03/26/2018

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC3868EGN-1#PBF	28-Lead SSOP (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3868EGN-1#TRPBF	28-Lead SSOP (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3868EUFD-1#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3868EUFD-1#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3868IGN-1#PBF	28-Lead SSOP (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3868IGN-1#TRPBF	28-Lead SSOP (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3868IUFD-1#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3868IUFD-1#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

8月 10, 2022 - 22_0177 Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL
		PCN22_0177_Form Material_Report Delta Qualification Matrix
LTC3868EGN-1#PBF	量产
LTC3868EGN-1#TRPBF	量产
LTC3868IGN-1#PBF	量产
LTC3868IGN-1#TRPBF	量产
7月 31, 2020 - 20_0245 Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
		PCN20_0245_Form Material_Report Delta Qualification Matrix Other Qualification Results Summary
LTC3868EGN-1#PBF	量产
LTC3868EGN-1#TRPBF	量产
LTC3868EUFD-1#PBF	量产
LTC3868EUFD-1#TRPBF	量产
LTC3868IGN-1#PBF	量产
LTC3868IGN-1#TRPBF	量产
LTC3868IUFD-1#PBF	量产
LTC3868IUFD-1#TRPBF	量产
1月 20, 2022 - 21_0269 Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
		PCN21_0269_Form Material_Report Detailed Change Description Qualification Results Summary
LTC3868EUFD-1#PBF	量产
LTC3868EUFD-1#TRPBF	量产
LTC3868IUFD-1#PBF	量产
LTC3868IUFD-1#TRPBF	量产
