LTC3838-2

具外部基准电压和双通道差分输出检测功能的双通道、快速、准确的降压型 DC/DC 控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 4
特性
  • 宽 VIN 范围:4.5V 至 38V
  • VOUT1:0.6V 至 5.5V,±0.67% 输出调节准确度,采用内部 0.6V VREFERENCE
  • VOUT2:0.4V 至 5.5V,±4mV 调节准确度,采用差分外部 VREFERENCE 检测
  • 差分远端输出检测;高达 ±500mV (VOUT1) 和 ±200mV (VOUT2) 的地电位偏差
  • 快速负载瞬态响应,并无时钟延迟
  • 瞬变检测释放 (DTR) 功能可抑制 VOUT 过冲
  • 频率可编程范围:200kHz 至 2MHz,可同步至外部时钟
  • tON(MIN) = 30ns,tOFF(MIN) = 90ns
  • RSENSE 或电感器 DCR 电流检测
  • 过压保护和电流限值折返
  • 电源良好输出电压监视器
  • 耐热性能增强型 38 引脚 (5mm x 7mm) QFN 封装

更多细节
show more Icon

LTC®3838-2是一款双通道、多相 (PolyPhase®) 同步降压型DC/DC开关稳压控制器。两个独立的通道用于驱动全 N 沟道功率 MOSFET。另外,也可利用外部基准将两个通道组合成一种多相单输出配置。

受控接通时间、谷值电流模式控制架构不仅可实现无时钟延迟的快速瞬态响应,而且还能在稳定负载条件下执行恒定频率开关动作。其专有的负载释放瞬变检测功能(DTR) 显著地抑制了低输出电压条件下的过冲。

开关频率可利用一个外部电阻器设置在200kHz 至 2MHz之间,而且可以同步至一个外部时钟。非常低的 tON和 tOFF时间分别实现了接近 0% 和接近100%的占空比。该器件拥有电压跟踪软启动功能及多种安全特性。

LTC3838、LTC3838-1 和 LTC3838-2 的比较见表 1。


Applications

  • 为具有动态电压调节功能的 ASIC 供电
  • 需要严格瞬态调节的低电压、大电流、高降压比转换器

产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3838EUHF-2#PBF
  • HTML
  • HTML
LTC3838EUHF-2#TRPBF
  • HTML
  • HTML
LTC3838IUHF-2#PBF
  • HTML
  • HTML
LTC3838IUHF-2#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

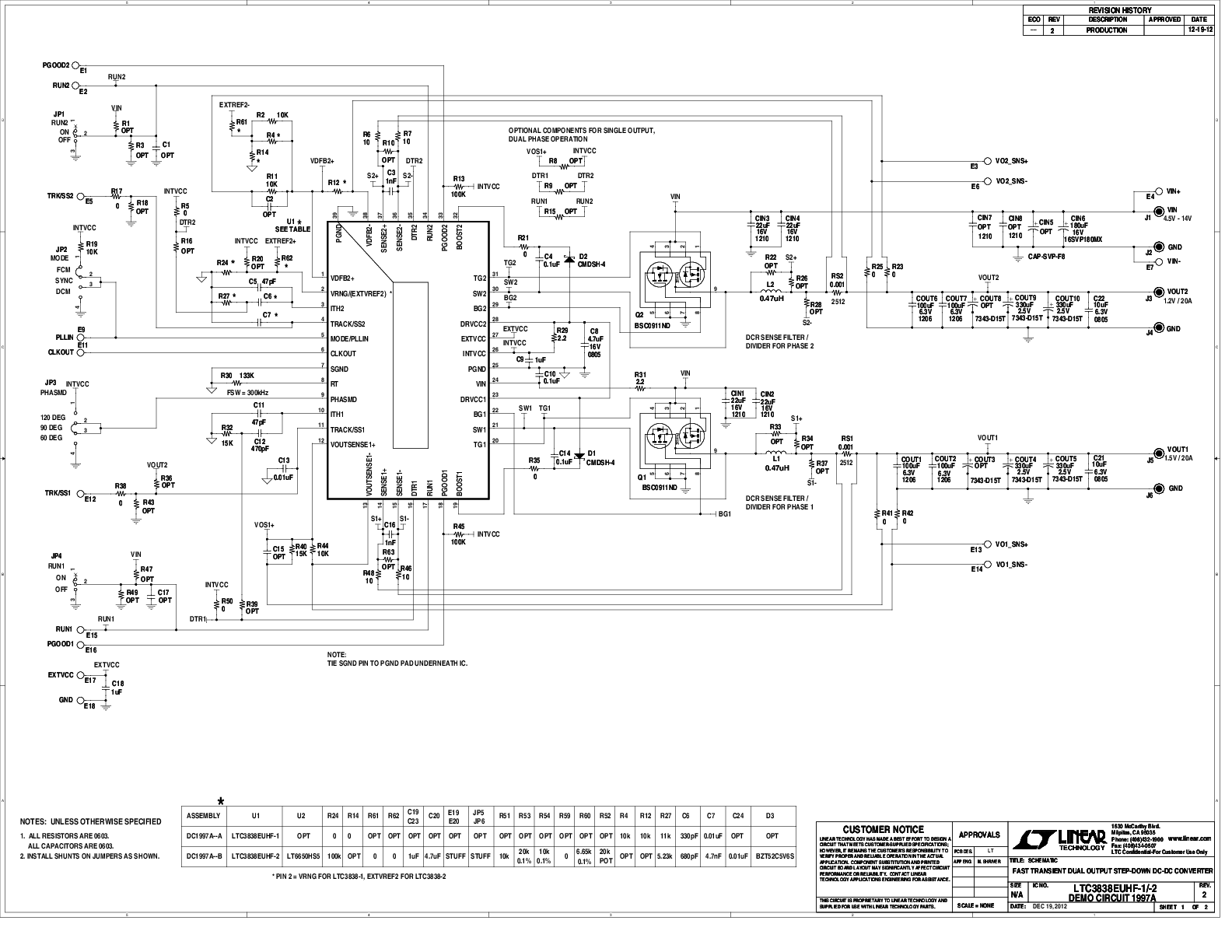

DC1997A-B

LTC3838EUHF-2 Demo Board | 4.5V ≤ VIN ≤ 14V; VOUT1 = 1.5V @ 20A, VOUT2 = 1.2V @ 20A

zoom

DC1997A-B

LTC3838EUHF-2 Demo Board | 4.5V ≤ VIN ≤ 14V; VOUT1 = 1.5V @ 20A, VOUT2 = 1.2V @ 20A

LTC3838EUHF-2 Demo Board | 4.5V ≤ VIN ≤ 14V; VOUT1 = 1.5V @ 20A, VOUT2 = 1.2V @ 20A

产品详情

Demonstration circuit DC1997A is a dual output synchronous buck converters featuring the LTC3838EUHF-1 (DC1997A-A) or the  LTC3838EUHF-2 (DC1997A-B). Both assemblies provide two outputs of 1.5V/20A and 1.2V/20A over an input voltage range of 4.5V to 14V at a switching frequency of 300kHz. The LTC3838-1 and LTC3838-2 provide dual differential VOUT sensing while the dual LTC3838 (plain) has differential VOUT sensing on one channel. The "-2" version has an external reference input for channel 2.

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
