概览

优势和特点

  • VIN 和 VOUT 仅受限于外部元件
  • 可调斜率补偿
  • 内部软起动
  • 200kHz 恒定频率操作
  • ±1.5% 基准准确度
  • 旨在实现卓越的电压和负载瞬态响应的电流模式操作
  • 无最小负载要求
  • 低静态电流:240μA
  • 扁平 (高度仅 1mm) SOT-23 封装



产品详情

LTC®3803 是一款恒定频率、电流模式、反激式控制器,专为在高输入电压应用中驱动 6V 额定电压 N 沟道 MOSFET 而优化。恒定频率操作一直保持到负载非常轻的条件下,从而在一个很宽的负载电流范围内产生较少低频噪声。斜率补偿可以利用一个外部电阻器来设置。

LTC3803 提供了 ±1.5% 的输出电压准确度,且静态电流消耗仅为 240μA。参考于地的电流检测使得基于 LTC3803 的转换器能够接受超过 LTC3803 之绝对最大 VCC 的输入电源。一种微功率迟滞启动功能在高输入电压条件下实现了高效运作。为简单起见,由于其内部并联稳压器的原因,LTC3803 可以通过一个电阻器从高 VIN 来供电。当输入电压太低时,一个内部欠压闭锁电路关断 LTC3803,从而向外部 MOSFET 提供足够的栅极驱动。

LTC3803 采用扁平 (高度仅 1mm) 6 引脚 SOT-23 (ThinSOT) 封装。




应用

  • 电信电源
  • 42V 和 12V 汽车电源
  • 辅助/内务处理电源
  • 以太网供电



产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

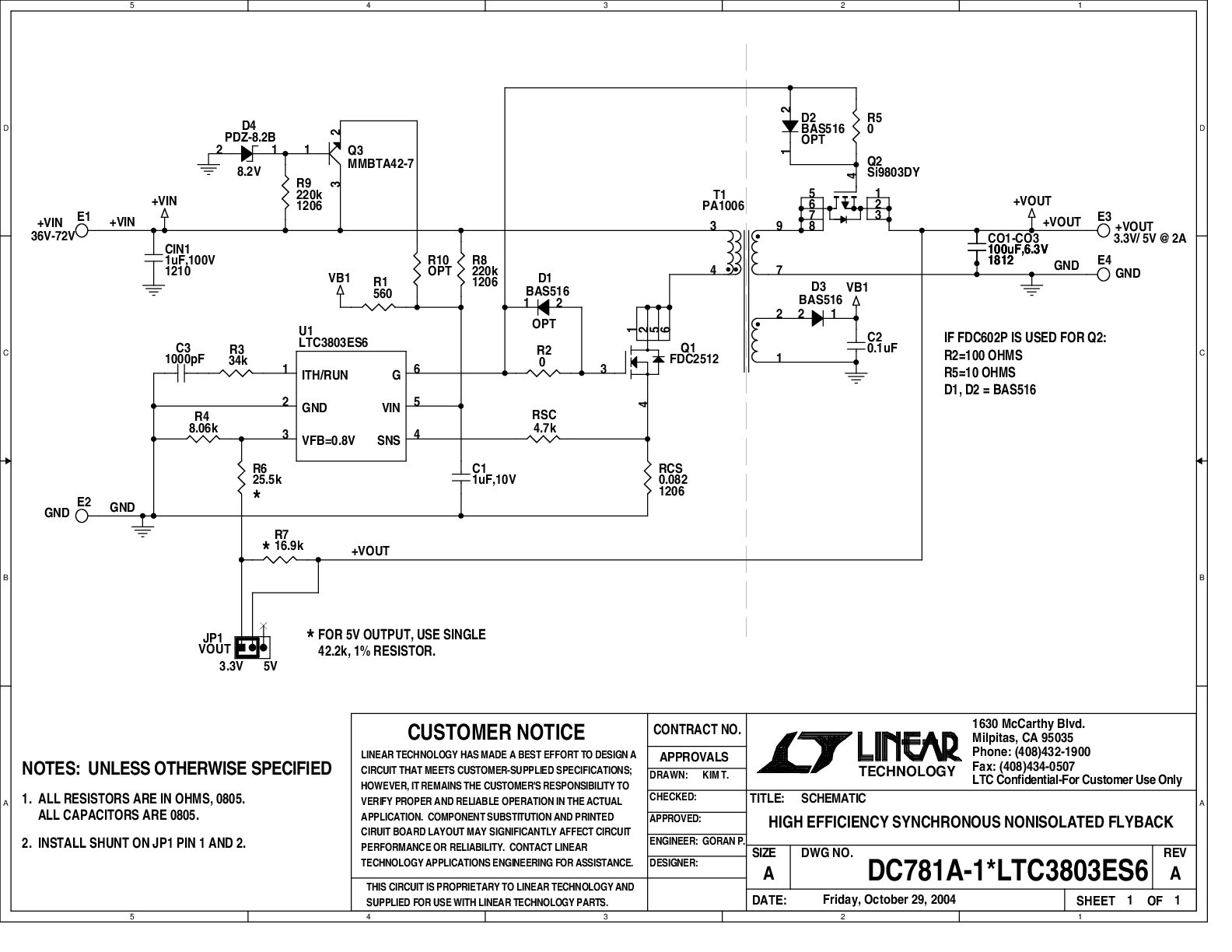

评估套件 (2)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

LTspice

LTspice中提供以下器件型号:

LTC3803
LTC3803-3
LTC3803-5
