LTC3803-3

采用 ThinSOT 封装的恒定频率、电流模式、反激式 DC/DC 控制器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
LTspice LTC3803-3 - Switching Regulators Download 2.2 KB LTspice LTC3803-3 Demo Circuit - 5V Output Nonisolated Telecom Housekeeping Power Supply (36-72V to 5V @ 2A) Download 3.00KB
产品模型 8
特性
  • VIN 和 VOUT 仅受限于外部元件
  • 可调斜率补偿
  • 内部软起动
  • 工作结温从 –55ºC 至 150ºC
  • 300kHz 恒定频率操作
  • ±1.5% 基准准确度
  • 旨在实现卓越的电压和负载瞬态响应的电流模式操作
  • 无最小负载要求
  • 低静态电流：240μA
  • 扁平 (高度仅 1mm) SOT-23 封装



更多细节
show more Icon

LTC®3803-3 是一款恒定频率、电流模式、反激式控制器，专为在高输入电压应用中驱动 N 沟道 MOSFET 而优化。恒定频率操作一直保持到非常轻负载的条件下，从而在一个很宽的负载电流范围内产生较少的低频噪声。斜率补偿可利用一个外部电阻器来设置。

LTC3803-3 提供了 ±1.5% 的输出电压准确度，且静态电流消耗仅为 240μA。参考于地的电流检测使得基于 LTC3803-3 的转换器能够接受超过 LTC3803-3 最大 VCC 的输入电源。一个微功率迟滞启动特点允许在高输入电压时的有效运作。为简单起见，由于其内部并联稳压器的原因，LTC3803-3 可以通过一个电阻器从高 VIN 来供电。当输入电压太低时，一个内部欠压闭锁电路关断 LTC3803-3，从而向外部 MOSFET 提供足够的栅极驱动。

LTC3803-3 采用扁平 (高度仅 1mm) 6 引脚 SOT-23 (ThinSOT™) 封装。




应用

  • 电信电源
  • 42V 和 12V 汽车电源
  • 辅助 / 内务处理电源
  • 以太网供电设备



Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
LTspice LTC3803-3 - Switching Regulators Download 2.2 KB LTspice LTC3803-3 Demo Circuit - 5V Output Nonisolated Telecom Housekeeping Power Supply (36-72V to 5V @ 2A) Download 3.00KB
产品模型 8
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC3803-3

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 06/03/2010
英文

LTC3803-3: Constant Frequency Current Mode Flyback DC/DC Controller in ThinSOT Data Sheet

打开PDF文件

redirect
174.00K
download

下载 PDF

PDF Vector

PDF

更新 08/05/2010
日文

LTC3803-3: ThinSOTの固定周波数電流モード・フライバックDC/DCコントローラ データシート

打开PDF文件

redirect
1.00M
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文
DC1100A - Demo Manual redirect icon

152.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/23/2018
英文
R421 Reliability Data redirect icon

66.89 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC3803ES6-3#TRMPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3803ES6-3#TRPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3803HS6-3#TRMPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3803HS6-3#TRPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3803IS6-3#TRMPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3803IS6-3#TRPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3803MPS6-3#TRMPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3803MPS6-3#TRPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

评估套件 1

reference details image

DC1100A

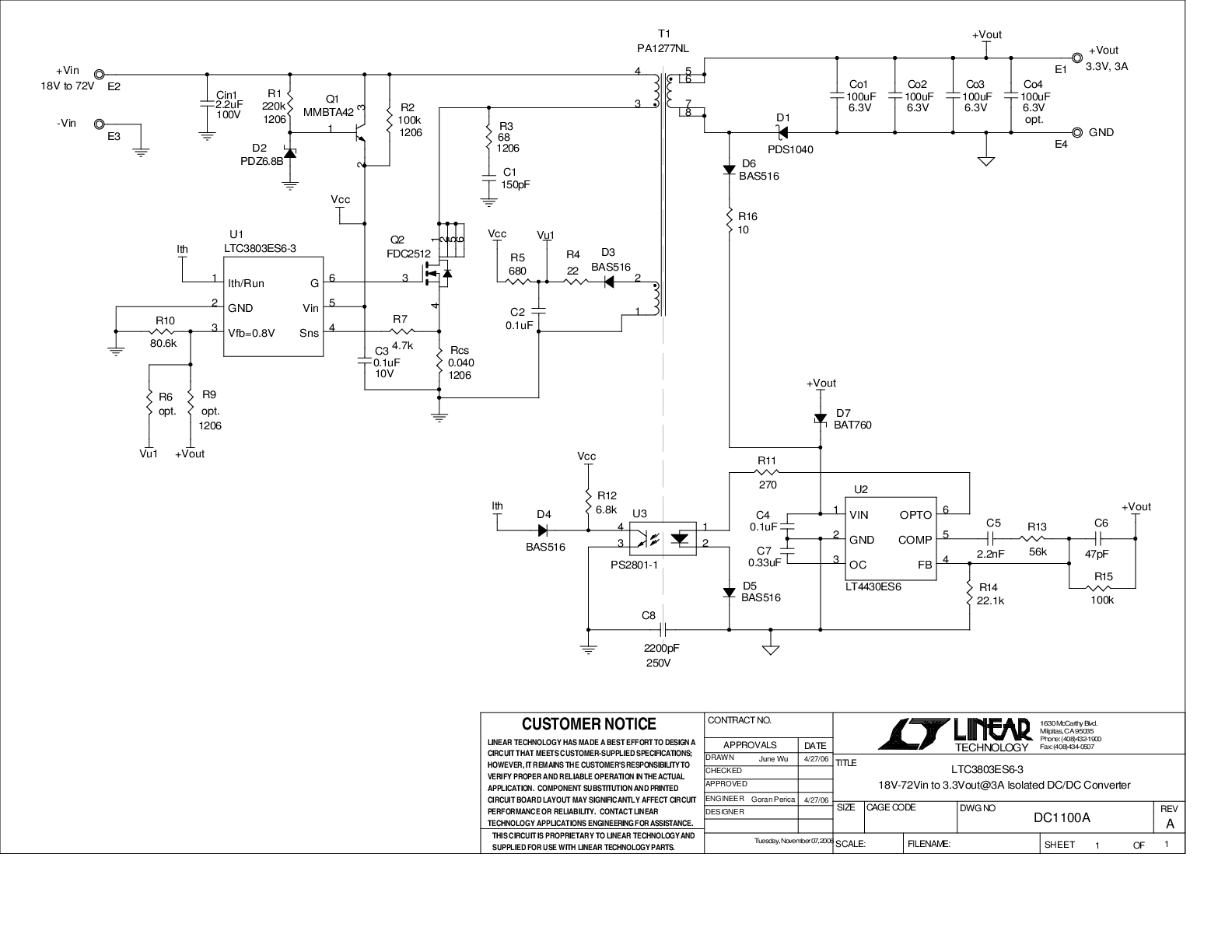

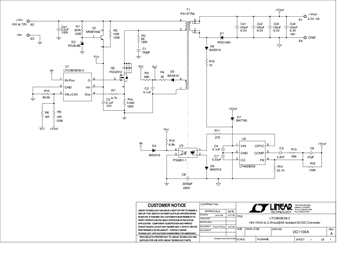

LTC3803ES6-3隔离式演示板 | 反激式控制器， 18V ≤ VIN ≤ 72V， VOUT = 3.3V (3A)

zoom

DC1100A

LTC3803ES6-3隔离式演示板 | 反激式控制器， 18V ≤ VIN ≤ 72V， VOUT = 3.3V (3A)

download icon

下载

 print icon

打印
DC1100A
LTC3803ES6-3隔离式演示板 | 反激式控制器， 18V ≤ VIN ≤ 72V， VOUT = 3.3V (3A)
立即购买 更多内容

产品详情

演示电路1100是一款隔离式电信DC/DC转换器，内置LTC3803ES6-3恒频电流模式反激式控制器。DC1100将18V至72V输入转换为3.3V输出，并提供3A输出电流。将300KHz恒定工作频率可保持低至轻负载条件，从而减少功率转换器在pulse skipping模式下工作时产生的低频噪声。该转换器在宽负载范围内提供较高的输出电压精度（通常为±2%），且没有最低负载要求。





资料

pdf icon

ZIP

DC1100A - Design File Download

488.00K

pdf icon

PDF

DC1100A - Demo Manual Download

152.00K

pdf icon

PDF

DC1100A - Schematic Download

27.00K

更多 Arrow image

评估套件1

evaluation kit item images

DC1100A

LTC3803ES6-3隔离式演示板 | 反激式控制器， 18V ≤ VIN ≤ 72V， VOUT = 3.3V (3A)

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LTC3803-3 - Switching Regulators Download

2.2 K

spice tool Lt Spice

LTC3803-3 Demo Circuit - 5V Output Nonisolated Telecom Housekeeping Power Supply (36-72V to 5V @ 2A) Download

3.00K
