LTC3779

150V VIN 和 VOUT同步、四开关、降压-升压型控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 四开关电流模式单电感器允许 VIN 高于、低于或等于 VOUT
  • 宽 VIN 范围:4.5V 至 150V
  • 宽输出电压范围:1.2V ≤ VOUT ≤ 150V
  • 同步整流:效率高达 99%
  • ±1% 1.2V 电压基准
  • 输入或输出平均电流限制
  • 用于 DRVCC 的内置 LDO 或外部 NMOS LDO
  • 36V EXTVCC LDO 负责为驱动器供电
  • 可编程的 6V 至 10V DRVCC 优化了效率
  • 在升压或降压模式中没有顶端 FET 刷新噪声
  • 在停机期间 VOUT 与 VIN 断接
  • 可锁相的固定频率 (50kHz 至 600kHz)
  • 在启动期间无反向电流
  • 电源良好输出电压监视器
  • 具准确接通门限的 150V 额定电压 RUN 引脚
  • 可编程的输入过压闭锁
  • 针对高电压操作而改进的耐热性能增强型 FE38 TSSOP 封装
更多细节
show more Icon

LTC®3779 是一款高性能降压-升压型开关稳压控制器,其可在输入电压高于、低于或等于输出电压的情况下工作。该器件运用了恒定频率电流模式架构,故可提供一个高达 600kHz 的可锁相频率,而一个输入 / 输出恒定电流环路则提供了对电池充电的支持。

凭借 4.5V 至 150V 的宽输入和输出范围以及工作区之间的无缝转换,LTC3779 成为了汽车、电信和电池供电型系统的理想选择。

LTC3779 具有一个精准的 1.2V 基准和电源良好输出指示器。MODE 引脚能够选择执行脉冲跳跃模式或强制连续操作模式。脉冲跳跃模式在轻负载条件下可实现最高的效率,而强制连续模式则工作于一个恒定的频率以满足噪声敏感型应用的需要。PLLIN 引脚允许将 IC 同步至一个外部时钟。SS 引脚在启动期间使输出电压斜坡上升。电流折返功能电路可限制短路情况下的 MOSFET 热耗散。



Applications

  • 工业、汽车、医疗、军事、航空电子

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3779EFE#PBF
  • HTML
  • HTML
LTC3779EFE#TRPBF
  • HTML
  • HTML
LTC3779HFE#PBF
  • HTML
  • HTML
LTC3779HFE#TRPBF
  • HTML
  • HTML
LTC3779IFE#PBF
  • HTML
  • HTML
LTC3779IFE#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3779EFE#PBF

量产

LTC3779EFE#TRPBF

量产

LTC3779HFE#PBF

量产

LTC3779HFE#TRPBF

量产

LTC3779IFE#PBF

量产

LTC3779IFE#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3779EFE#PBF

量产

LTC3779EFE#TRPBF

量产

LTC3779HFE#PBF

量产

LTC3779HFE#TRPBF

量产

LTC3779IFE#PBF

量产

LTC3779IFE#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC2456A

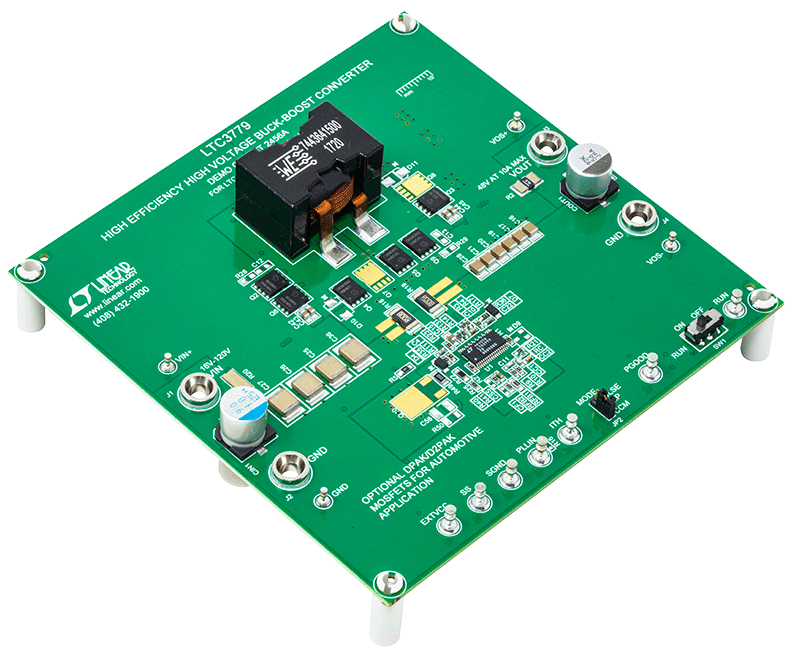

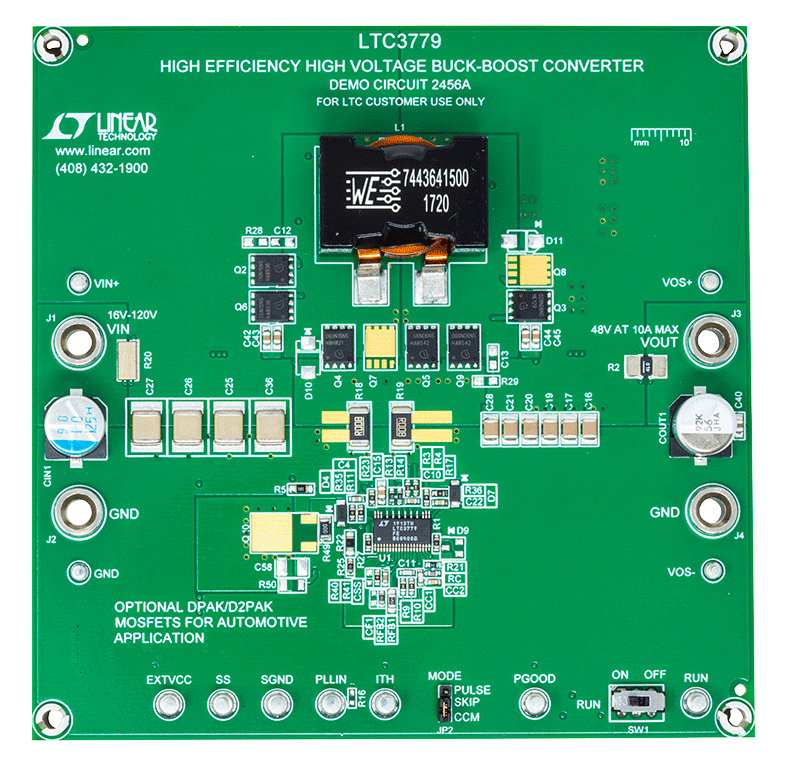

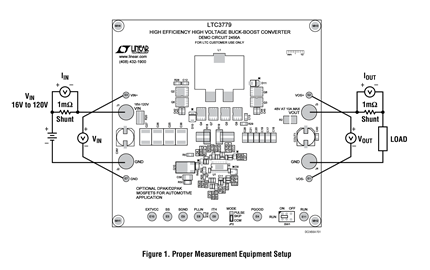

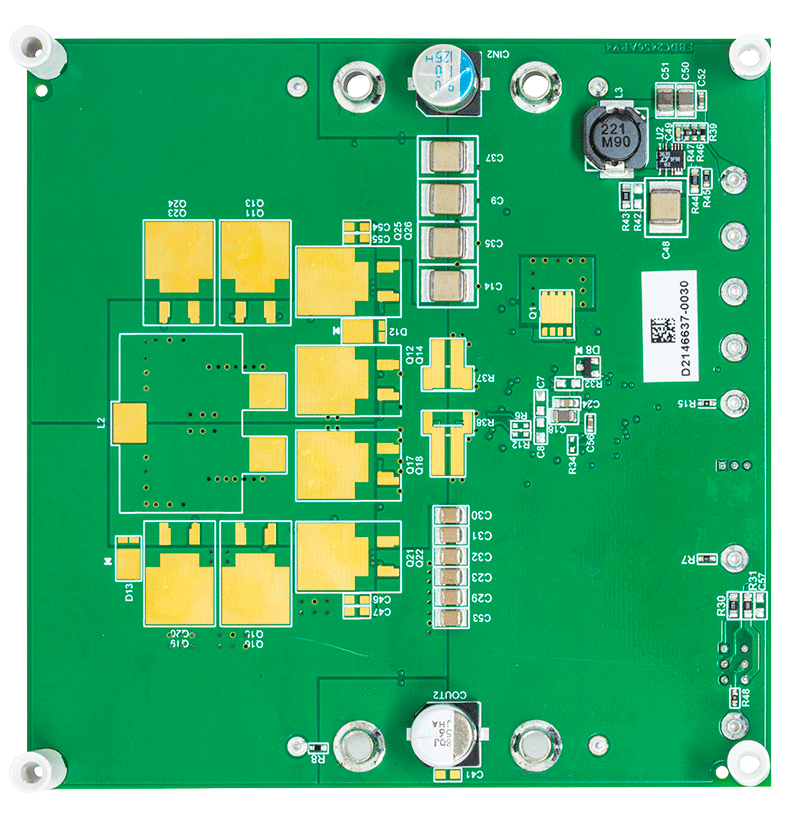

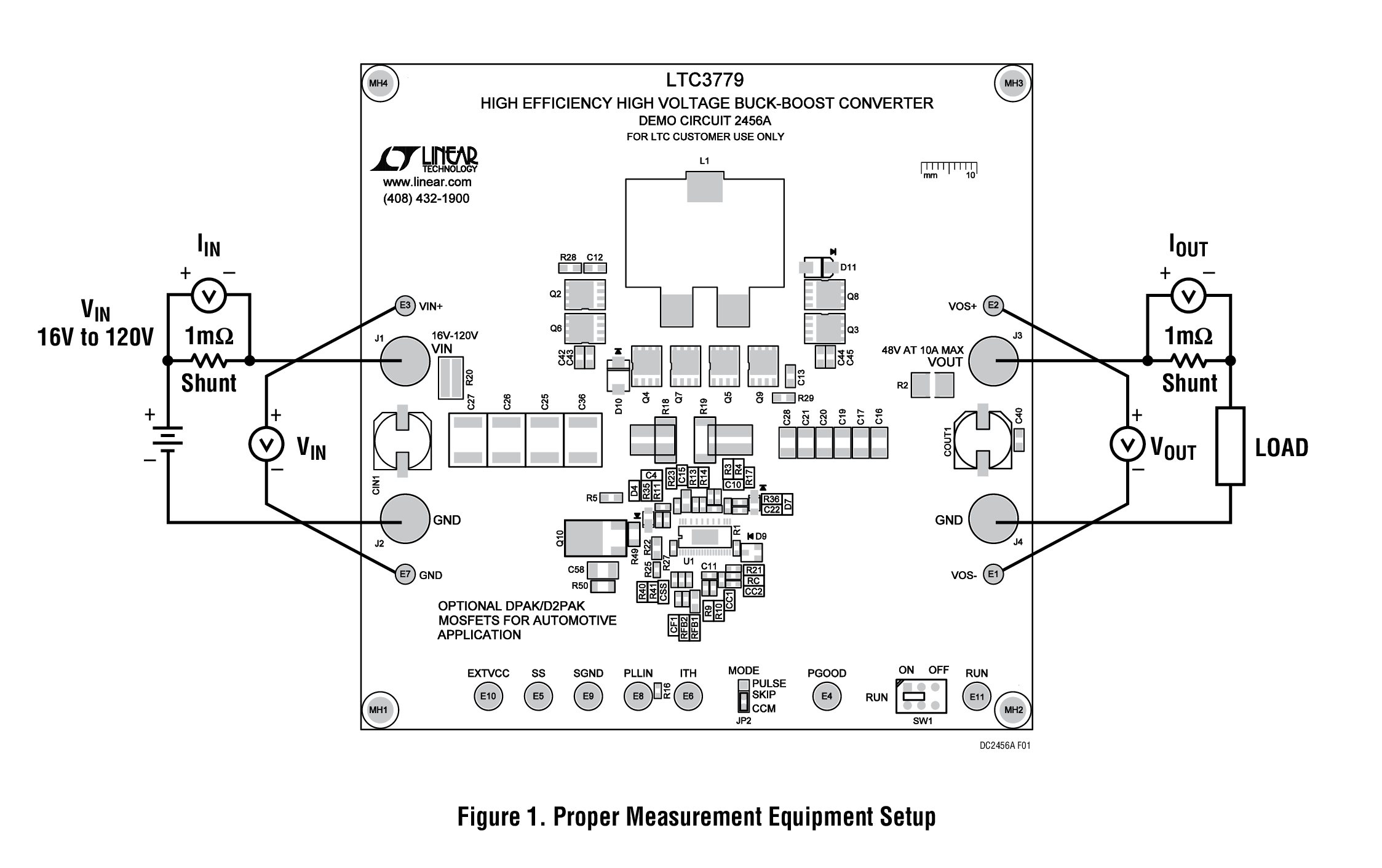

LTC3779EFE演示板 | 16V ≤ VIN ≤ 120V,VOUT = 48V(10A,效率高达99%)

zoom

DC2456A

LTC3779EFE演示板 | 16V ≤ VIN ≤ 120V,VOUT = 48V(10A,效率高达99%)

LTC3779EFE演示板 | 16V ≤ VIN ≤ 120V,VOUT = 48V(10A,效率高达99%)

产品详情

演示电路2456A是一款高电压、高效率同步降压-升压DC/DC转换器,具有16V至120V输入电压范围。采用48V输出时,可提供最大10A负载电流。该演示板内置LTC3779EFE控制器。恒频电流模式架构支持最高达600kHz的可锁相频率,同时可选输出电流反馈环路为电池充电等应用提供支持。LTC3779具有宽输入范围、宽输出范围并在工作模式之间无缝传输,非常适合工业、汽车、医疗、军事和航空电子应用。
